VFLPG/VFL/VTL/VRA
UWAGA !
Płytka PCB jest pod napięciem, kiedy nagrzewnica jest podłączona do zasilania.

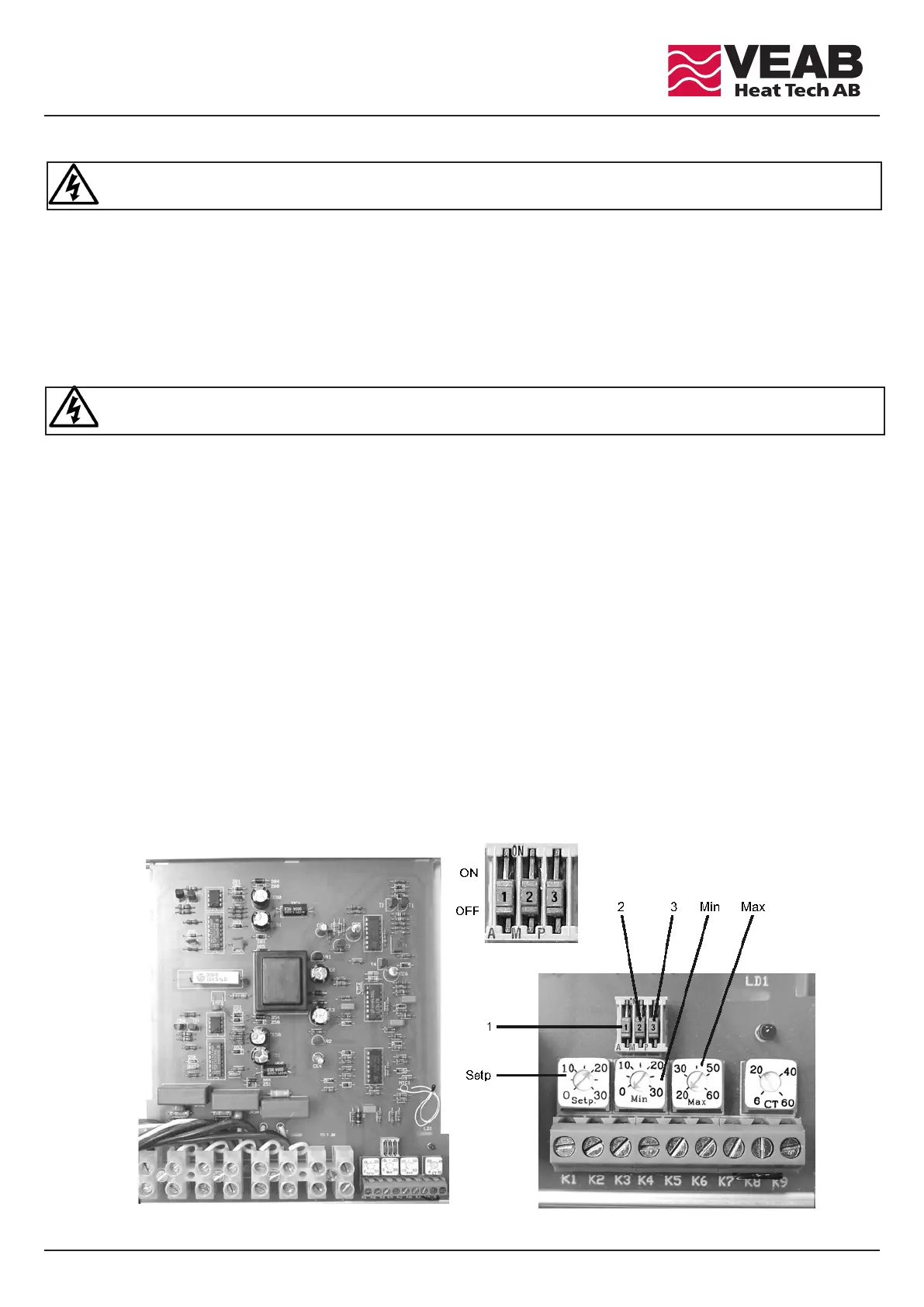

1 = Przełącznik do wyboru nastawnika wewnętrzego lub zewnętrznego. Normalnie ustawiony na OFF
2 = Przełącznik do aktywacji lub dezaktywacji funkci ograniczenia temp. MIN.
3 = Przełącznik do aktywacji lub dezaktywacji funkci ograniczenia temp. MAX.
Min = aby włączyć ogranicznie MIN przełącznik 2 musi być ON.
Max = aby włączyć ogranicznie MAX przełącznik 3 musi być ON..
Nastawa = wewnętrzyn nastawnik jest przy przełączniku 1 w pozycji ON.
Czerwona dioda świeci się keidy elementy grzewcze są aktywne.
WARNING !
e PCB is at mains voltage level when the heater is connected to mains.
1 = Switch to choose internal or external set point adjustment. Normally set to OFF.
2 = Switch to activate or deactivate the MIN. temperature limitation function.
3 = Switch to activate or deactivate the MAX. temperature limitation function. Min = Set value adjustment
for MIN. temperature limitation if 2 is set to ON. Max = Set value adjustment for MAX. temperature
limitation if 3 is set to ON. Setp = Internal set point adjustment if 1 is set to ON.
A red LED indicates that the heating elements are activated.
