23

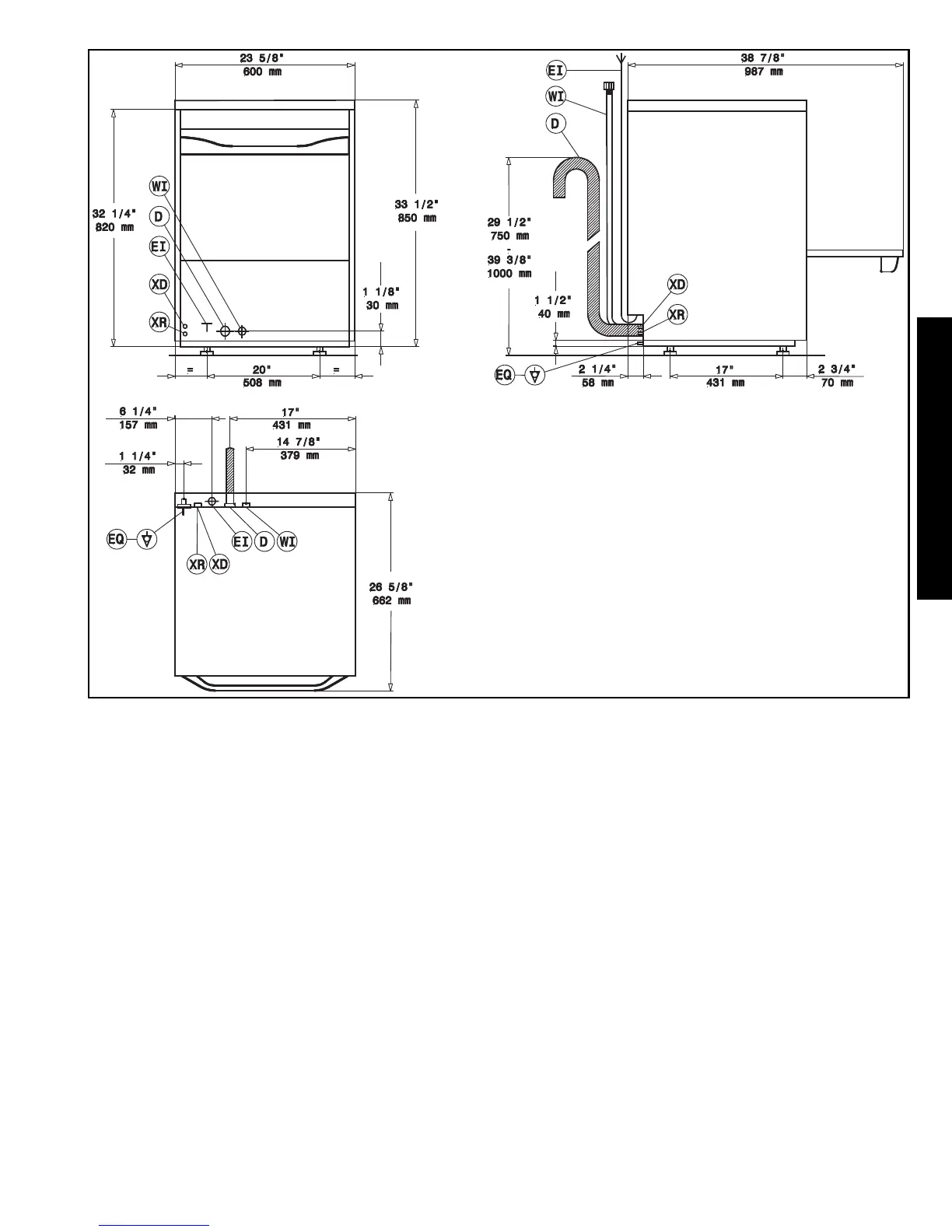

Figura 4
Leyenda Figura 4
WI - Tubo de entrada de agua con conexiones de 3/4”/19mm de diámetro
D - Tubo de desagüe, 1 5/8”/40 mm de diámetro interior (^) – 11/16” /18 mm de diámetro interior (*)
EI - Alimentación eléctrica
XD - Conexión detergente
EQ - Tornillo equipotencial (tierra)
XR - Conexión abrillantador
(^) - Sólo para modelo con desagüe por gravedad
(*) - Sólo para modelo con bomba de desagüe
