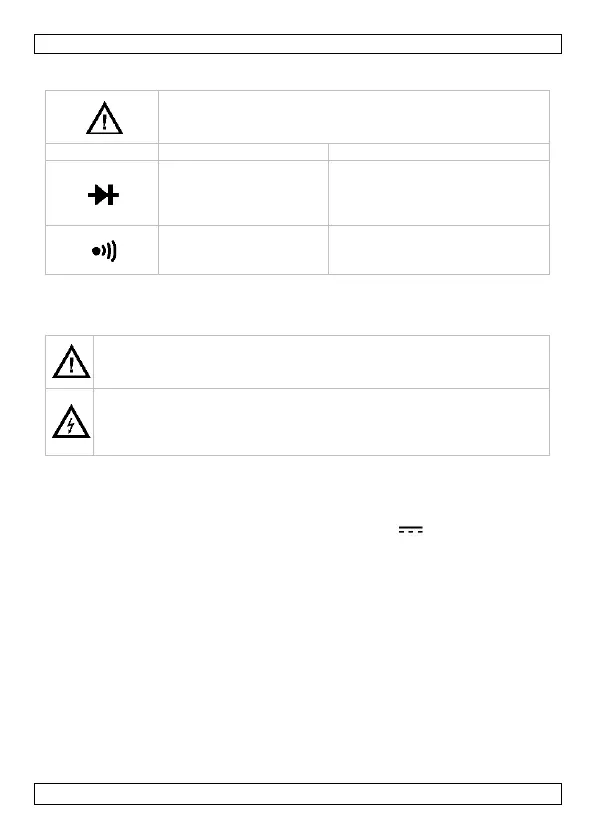

9.5 DIODE ET CONTINUITÉ
Ne pas effectuer des mesures de diode ou la continuité
dans un circuit sous tension.
plage
description
tester la condition
la perte de tension de
la diode est affichée
courant CC direct ± 10 µA
tension inverse CC ± 1.8 V
le ronfleur intégré
s'active lorsque la
résistance < ± 50 Ω
tension à circuit ouvert
± 1.8 V
Protection de surcharge : fusible de F500 mA/500 V
10. Mesurer la tension
Ne pas effectuer des mesures dans un circuit pouvant avoir une
tension > 500 V
Être extrêmement prudent lors d’une mesure d’une tension >
60 VCC ou 30 VCA rms.
Toujours placer vos doigts derrière la protection des sondes de
mesure!
10.1 MESURER LA TENSION CONTINUE
1. Connecter le cordon de mesure rouge à la borne " VmA " et le cordon
de mesure noir à la borne "COM ".
2. Mettre le commutateur rotatif dans la position V souhaitée. Mettre
le commutateur rotatif dans sa position maximum dans le cas où la
tension CC à mesurer est inconnue. Ensuite diminuer la tension
graduellement afin de trouver la résolution idéale.
3. Connecter les cordons de mesure à la source de mesure.
4. L'intensité de la tension et la polarité du cordon rouge se visualisent
sur l'afficheur LCD.
10.2 MESURER LA TENSION ALTERNATIVE
1. Connecter le cordon de mesure rouge à la borne " VmA " et le cordon
noir à la borne " COM ".
2. Mettre le commutateur rotatif dans la position V~ souhaitée.
3. Connecter les cordons de mesure à la source de mesure.
4. La valeur de la charge mesurée se visualise sur l'afficheur LCD.
