 R8 : 47K (4 - 7 - 3 - B)
 R9 : 47K (4 - 7 - 3 - B)
 R10 : 47K (4 - 7 - 3 - B)
 R11 : 47K (4 - 7 - 3 - B)
 R12 : 680 (6 - 8 - 1 - B)
 R13 : 680 (6 - 8 - 1 - B)
 R14 : 680 (6 - 8 - 1 - B)
 R15 : 680 (6 - 8 - 1 - B)
 R16 : 68K (6 - 8 - 3 - B)
 R17 : 68K (6 - 8 - 3 - B)
 R18 : 4K7 (4 - 7 - 2 - B)
 R19 : 4K7 (4 - 7 - 2 - B)
 R20 : 4K7 (4 - 7 - 2 - B)
 R21 : 12K (1 - 2 - 3 - B)
 R22 : 1M (1 - 0 - 5 - B)

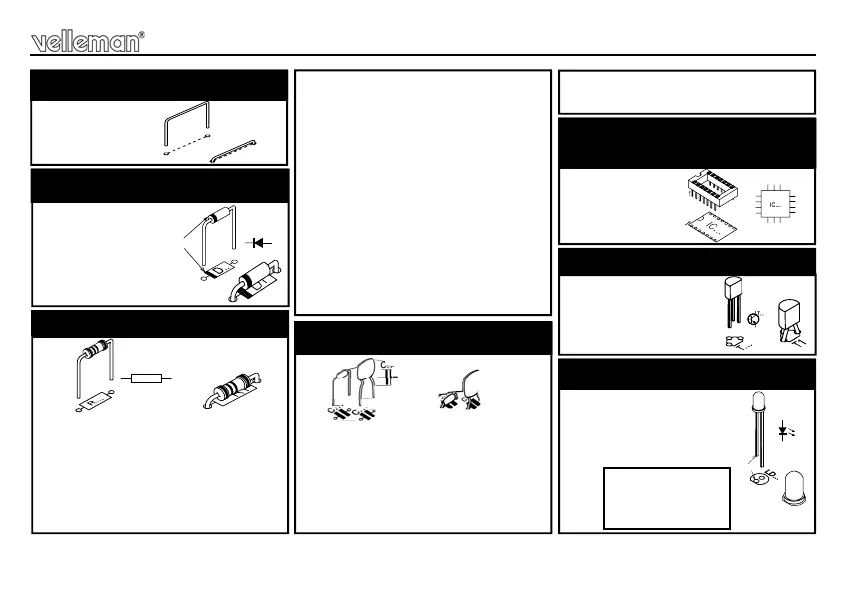

3. Resistors
 IC1 : 14p
5. IC socket, Watch the po-
sition of the
Construction
 J : 2x
1. Jumpers
 D1 : 1N4148
 D2 : 1N4148
 D3 : 1N4148
 D4 : 1N4148
 D5 : 1N4148
 D6 : 1N4007
2. Diodes. Check the polarity!
D...
CATHODE
 R1 : 1M (1 - 0 - 5 - B)
 R2 : 47K (4 - 7 - 3 - B)
 R3 : 47K (4 - 7 - 3 - B)
 R4 : 47K (4 - 7 - 3 - B)
 R5 : 47K (4 - 7 - 3 - B)
 R6 : 47K (4 - 7 - 3 - B)
 R7 : 47K (4 - 7 - 3 - B)
R...
 C1 : 100nF (104)
 C2 : 100nF (104)
 C3 : 100nF (104)
 C4 : 100nF (104)
 C5 : 100nF (104)
 C6 : 100nF (104)
4. Capacitors
 C7 : 100nF (104)
 C8 : 100nF (104)
 T1 : BC547B
6. Transistor
 LD1 : 5mm red
 LD2 : 5mm yellow
 LD3 : 5mm green
 LD4 : 5mm red
7. LEDs. Watch the polarity !
COLOR= 2...5
LD...
CATHODE
L
D
.
LD1 : High level
LD2 : Medium level
LD3 : Low level
LD4 : Relay activated
