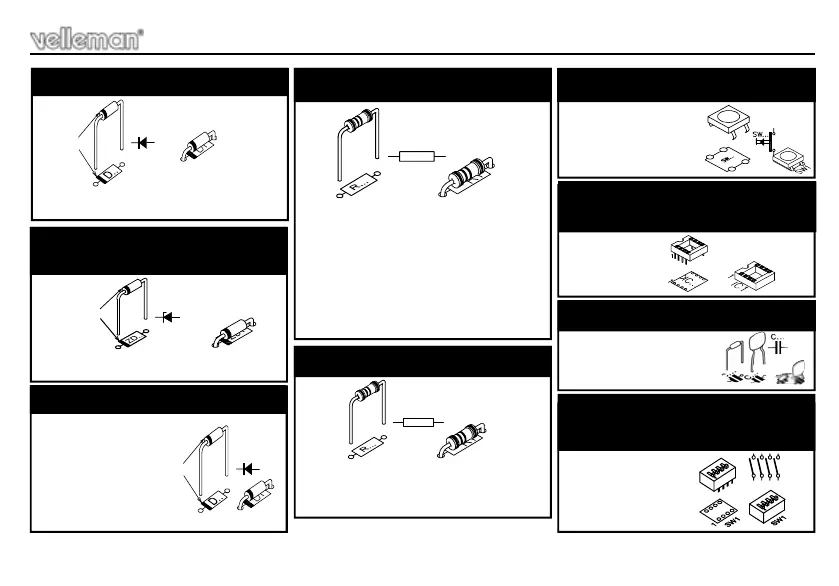

Construction
 R1 : 1K5 (1 - 5 - 2 - B)
 R2 : 1K5 (1 - 5 - 2 - B)
 R3 : 1K5 (1 - 5 - 2 - B)
 R4 : 10K (1 - 0 - 3 - B)
 R5 : 10K (1 - 0 - 3 - B)
 R6 : 10K (1 - 0 - 3 - B)
 R7 : 1K (1 - 0 - 2 - B)
 R8 : 10K (1 - 0 - 3 - B)
4. 1/4W Resistors
R...
 C1 : 100nF (104)
 C2 : 100nF (104)
8. Capacitors
 IC1 : 8p
7. IC socket. Watch the
position of the notch!
 D1 : 1N4148
1. Diode. Watch the polarity !
D. . .
CATHODE
 ZD1 : 5V1 - 500mW
2. Zener diode. Watch the
polarity !
ZD...
CATHODE
 R9 : 220 (2 - 2 - 1 - B - 9)
 R10 : 220 (2 - 2 - 1 - B - 9)
5. 1/2W Resistors
R...
 D2 : 1N4007
 D3 : 1N4007
 D4 : 1N4007
 D5 : 1N4007
3. Diodes. Watch the polarity !
D. . .
CATH ODE
 SW1 : KRS0611
6. Push button.
 SW2 : DS-4
9. Dip Switch. (Watch the
orientation)
