LABPS3005SM
V. 02 – 25/11/2014 19 ©Velleman nv
4. Descrição
Ver as figuras da página 2 deste manual do utilizador.
1 Visor do Amp (LED): indica a corrente de saída. 6 sintonia fina C.V. interruptor rotativo para a
sintonia fina da voltagem de saída.
2 Visor Volt (LED) indica a voltagem de saída 7/8 indicador C.C. / indicador C.V.
3 Sintonia fina C.C. interruptor rotativo para a
sintonia fina do ponto limitador de corrente.
9 interruptor de alimentação
4 ajuste C.C.: interruptor rotativo para ajuste do
ponto limitador de corrente.
10 terminal de saída (+): usado para fazer a
ligação ao terminal positivo da carga.
5 ajuste C.V. interruptor rotativo para ajuste da
voltagem de saída.
11 terminal de saída (-): usado para fazer a ligação
ao terminal negativo da carga.
5. Utilização
5.1 Introdução
O dispositivo é uma fonte de alimentação DC regulada de alta precisão com uma saída regulável. Esta saída
pode ser usada para voltagem constante (C.V.) e corrente constante (C.C.).
A voltagem de saída pode ser ajustada entre 0V e 30V sempre que o dispositivo estiver no modo de voltagem
constante ou modo C.V. O ponto limitador de corrente(máx. ± 12 A) pode também ser ajustado
arbitrariamente neste modo.
A saída de corrente pode ser ajustada continuamente entre 0 e 10 no modo de corrente constante.
A corrente e voltagem de saída são indicadas através de visores LCD.
5.2 Usar o aparelho como fonte de C.V.
1. Rode os botões [3] e [4] completamente para a direita antes de ativar o aparelho.
2. Ativar o aparelho.
3. Use o botão [5] para alcançar a voltagem mais próxima do valor desejado.
4. Em seguida, deverá usar o botão de sintonia fina[6] para definir o valor exacto.
O indicador C.V. é ativado.
5.3 Ligar a Carga

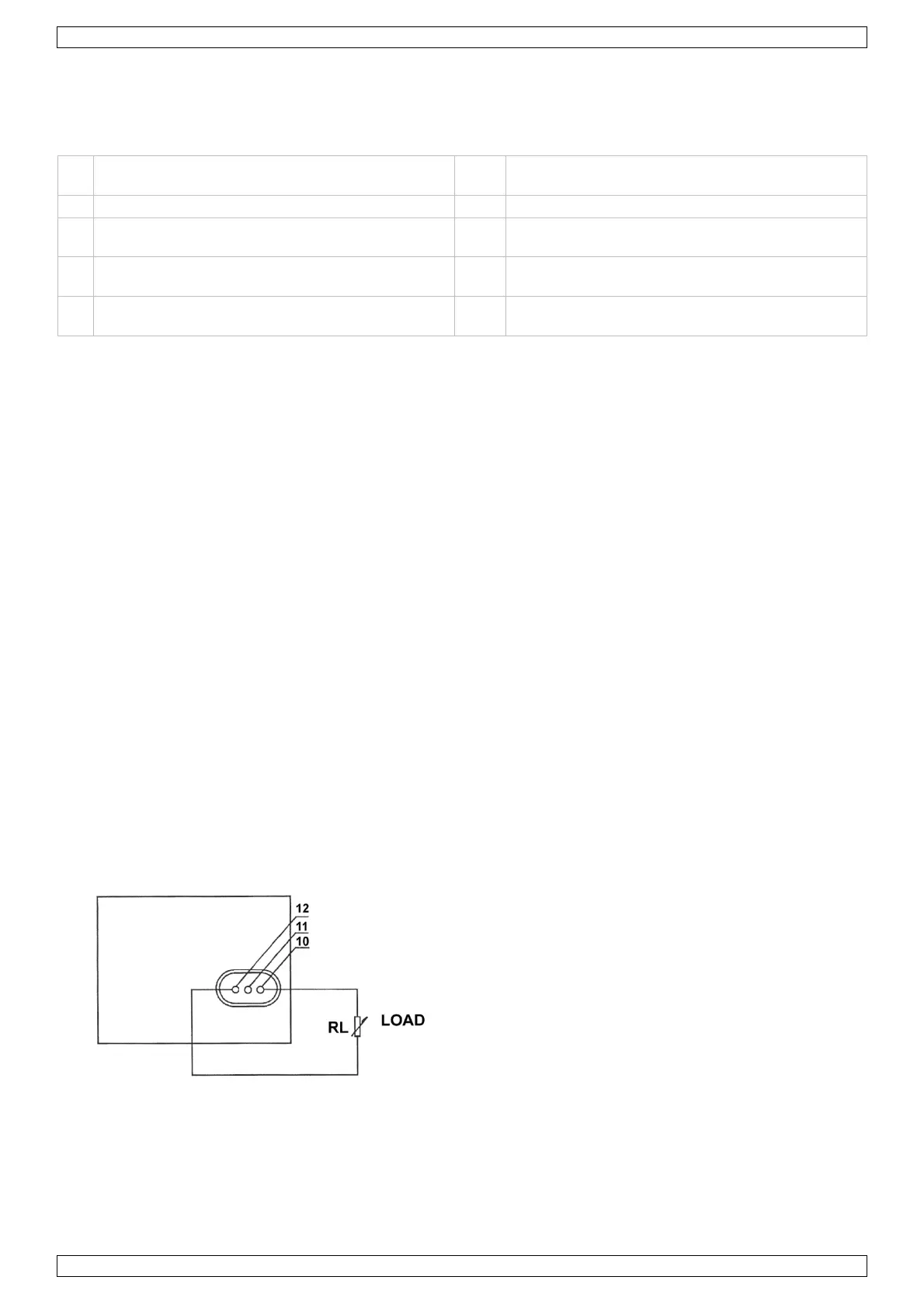

• A carga é ligada conforme indicado na figura abaixo.
• Pode visualizar a corrente de saída[1] e a voltagem de saída [2] no visor assim que o aparelho for ligado.
• O indicador C.V. [8] acende caso o aparelho esteja no modo C.V.
• O LED C.V. está desligado e o LED C.C. acende caso o visor do Amp indique um valor que exceda o valor
instalado. Quando isso acontece, o aparelho passa automaticamente para o modo limitador de corrente.
Instale uma carga que permita que o dispositivo funcione normalmente.
5.4 Usar o dispositivo como fonte C.C.
1. Use o interruptor [9] para ativar o aparelho.
2. Rode os botões [5] e [6] completamente para a direita e rode os botões [3] e [4] completamente para a
esquerda.
3. Ligar a carga.
