LABPS3010SM
V. 02 – 25/11/2014 22 ©Velleman nv
1 Wyświetlacz prądu (LED) wskazuje prąd
wyjściowy
6 precyzyjna regulacja napięcia stałego: pokrętło
do precyzyjnej regulacji napięcia wyjściowego.
2 Wyświetlacz napięcia (LED) wskazuje napięcie
wyjściowe
7/8 wskaźnik stałego prądu / wskaźnik napięcia
stałego
3 precyzyjna regulacja prądu stałego: pokrętło do
precyzyjnej regulacji ograniczenia prądowego.
9 włącznik zasilania
4 Regulacja prądu stałego: pokrętło do regulacji
ograniczenia prądowego.
10 końcówka wyjściowa (+): do podłączenia
końcówki dodatniej obciążenia
5 regulacja napięcia stałego: pokrętło do regulacji
napięcia wyjściowego.
11 końcówka wyjściowa (-): do podłączenia
końcówki ujemnej obciążenia
5. Obsługa
5.1 Wstęp
Niniejsze urządzenie jest precyzyjnym zasilaczem stabilizowanym DC o regulowanym wyjściu. Wyjście to może
być stosowane do napięcia stałego (C.V.) oraz prądu stałego (C.C.).
Napięcie wyjściowe można regulować w zakresie 0V - 30V, jeżeli urządzenie znajduje się w trybie napięcia
stałego. W trybie tym można dowolnie ustawić wartość ograniczenia prądowego (maks. ±12 A).
Prąd wyjściowy można regulować w sposób ciągły od 0 A do 10 A w trybie prądu stałego.
Prąd i napięcie wyjściowe wskazują wyświetlacze LED.
5.2 Używanie urządzenia jako źródła napięcia stałego
1. Przed uruchomieniem urządzenia przekręcić pokrętła [3] i [4] do końca w prawo.
2. Włączyć urządzenie.
3. Pokrętłem [5] ustawić napięcie zbliżone do wartości żądanej.
4. Następnie użyć pokrętła [6] do ustawienia wartości dokładnej.
Zapali się wskaźnik napięcia stałego.
5.3 Podłączenie obciążenia

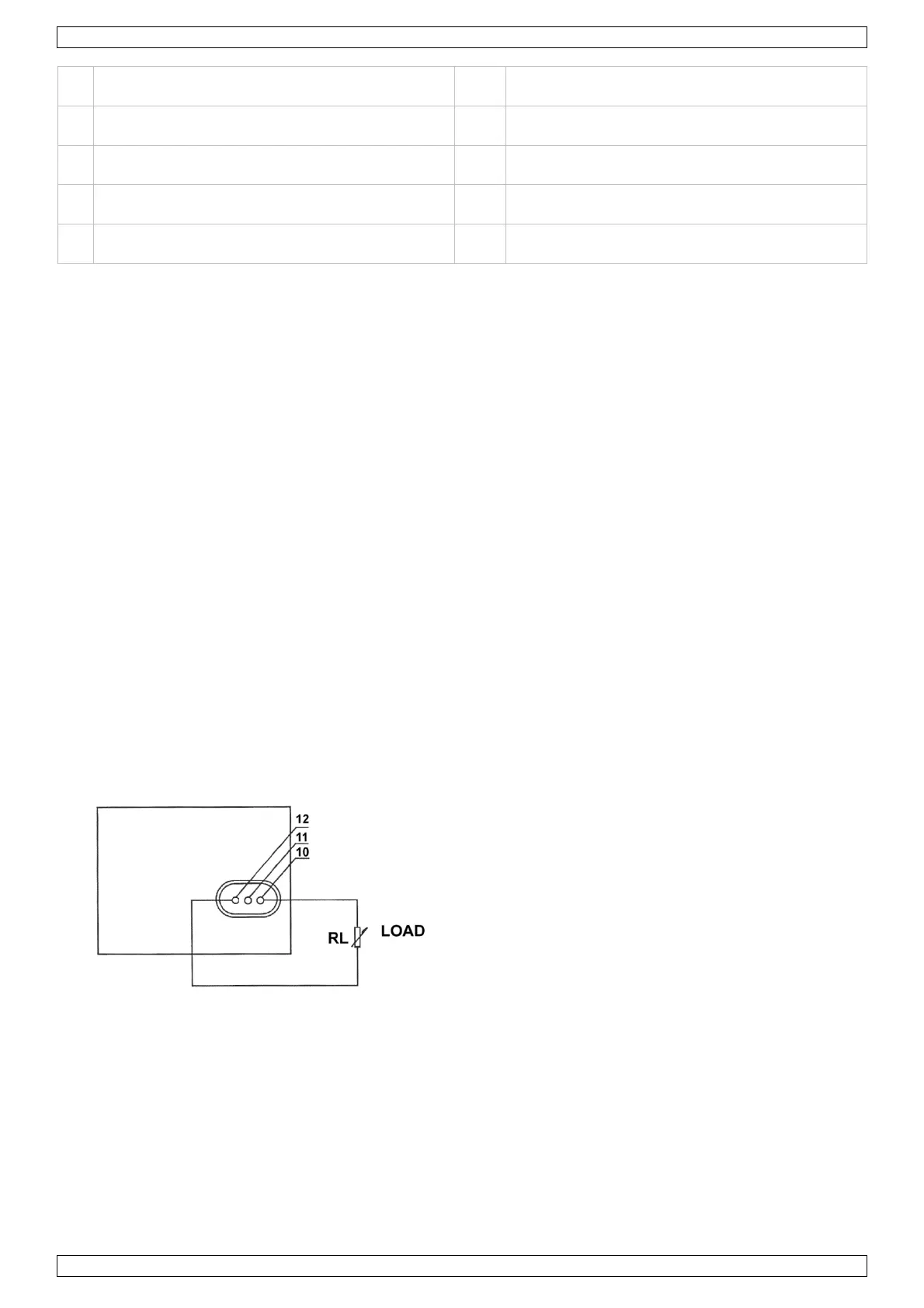

• Obciążenie należy podłączyć jak na rysunku poniżej.
• Prąd wyjściowy [1] i napięcie wyjściowe [2] można odczytać z wyświetlacza natychmiast po uruchomieniu
urządzenia.
• Wskaźnik napięcia stałego [8] zapala się, jeżeli urządzenie jest w trybie napięcia stałego.
• Dioda napięcia stałego wyłączy się, a dioda prądu stałego zapali się, jeżeli wyświetlacz prądu wskaże
wartość przekraczającą zainstalowaną. Jeżeli tak się stanie, urządzenie automatycznie przejdzie w tryb
ograniczenia prądowego. Zainstalować takie obciążenie, które pozwoli urządzeniu na normalne działanie.
5.4 Używanie urządzenia jako źródła prądu stałego
1. Włączyć urządzenie włącznikiem [9].
2. Przekręcić pokrętła [5] i [6] do końca w prawo, a pokrętła [3] i [4] do końca w lewo.
3. Podłączyć obciążenie.
4. Pokrętłami [3] i [4] ustawić żądany prąd.
Wskaźnik prądu stałego zapali się, a wskaźnik napięcia stałego zgaśnie.
5.5 Regulacja ograniczenia prądowego w trybie napięcia stałego
1. Ustawić przełączniki [3] i [4] w pozycji maksymalnej.
2. Teraz można dowolnie ustawić ograniczenie prądowe (maks. ± 12A).
