PS3010/PS3020 VELLEMAN 19

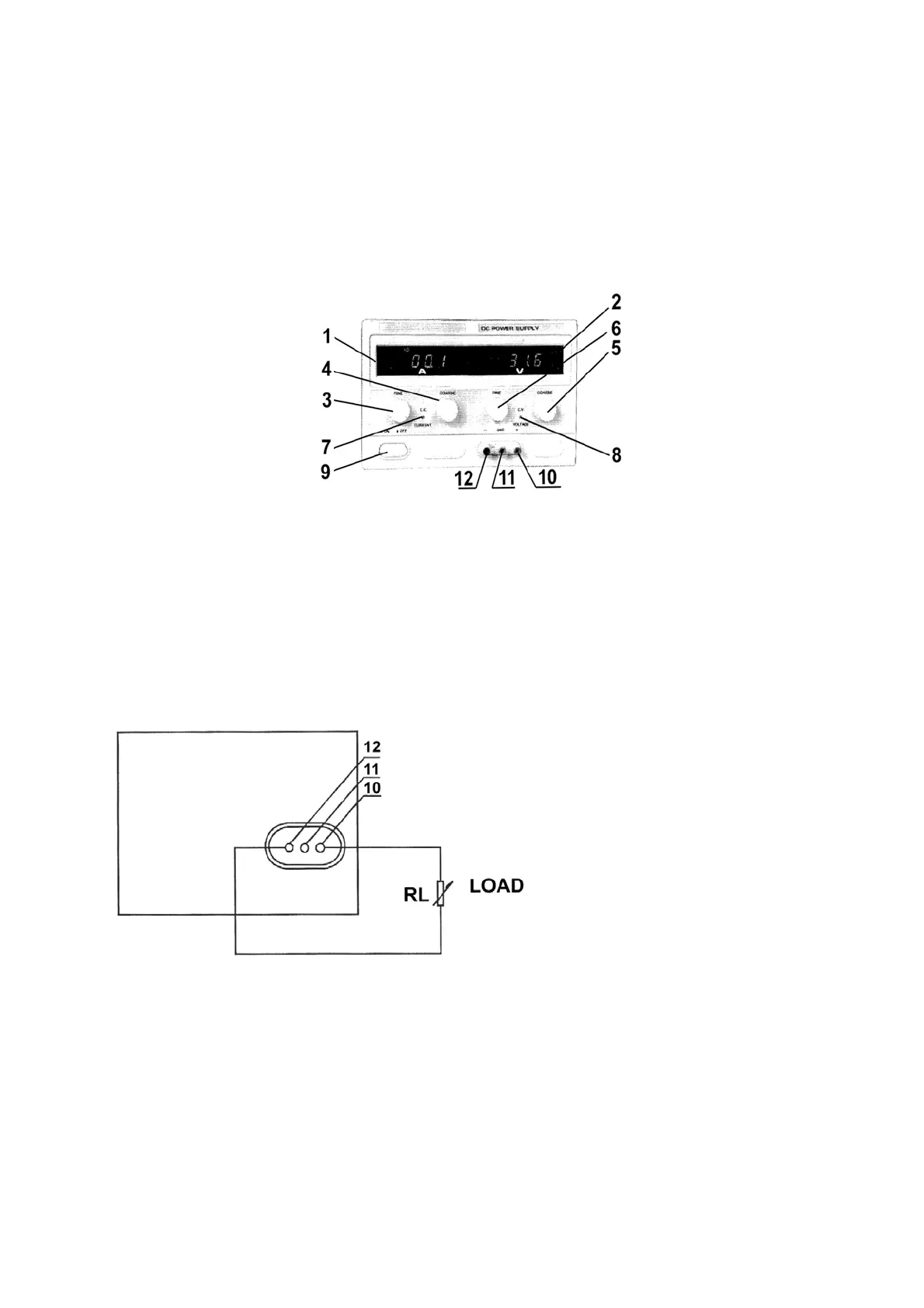

(4) C.C.- Regelung: Drehschalter für die Regelung der Strombegrenzung.
(5) C.V.- Regelung: Drehschalter für die Regelung der Ausgangsspannung.
(6) C.V.- Feinabstimmung: Drehschalter für die Feinabstimmung der Ausgangsspannung.
(7) C.C.- Anzeige: die LED brennt, wenn sich das Gerät im C.C.- Modus befindet.
(8) C.V.- Anzeige: die LED brennt, wenn sich das Gerät im C.V.- Modus befindet.
(9) EIN/AUS-Schalter: Drucktaste um das Gerät ein- oder auszuschalten. Das Gerät ist eingeschaltet, wenn
entweder die C.C. LED (7) oder die C.V. LED (8) brennt.
(10) Ausgangsanschluss (+): zum Verbinden des positiven Anschlusses der Last.
(11) Erdungsanschluss des Gehäuses: das Gehäuse ist geerdet.
(12) Ausgangsanschluss (-): zum Verbinden des negativen Anschlusses der Last.
3.2. Betriebsverfahren
1) das Gerät als C.V.- Quelle verwenden
Drehen Sie die Drehschalter (3) und (4) vollständig nach rechts bevor Sie das Gerät aktivieren. Schalten Sie das
Gerät ein. Verwenden Sie Drehschalter (5) um eine Spannung nah an dem gewünschten Wert zu wählen.
Verwenden Sie anschleißend den Drehschalter (6) um den genauen Wert einzustellen. (Die C.V.- Anzeige.)
2) die Last anschließen
Schließen Sie die Last, wie oben im Schaltplan an. Sie können den Ausgangsstrom (1) und die Ausgangsspannung
(2) vom Display ablesen, sobald das Gerät eingeschaltet wird. Die C.V.- Anzeige (8) leuchtet, wenn das Gerät im
C.V.- Modus ist. Die C.V. LED ist aus und die C.C.-LED wird aufleuchten und wenn das Amp Display einen Wert
zeigt, der größer als der installierte Wert ist. Wenn dies der Fall ist, wird das Gerät sich automatisch in den
Strombegrenzungsmodus schalten. Installieren Sie eine Last, die ein normales Funktionieren des Gerätes
ermöglicht.
