4. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
connexions panneau
solaire
6
bouton de réglage
2
connexions batterie
7
LEDs de batterie
3
connexions charge
8
LED d'état de charge
4
sortie USB
9
LED de charge
5
trous de montage

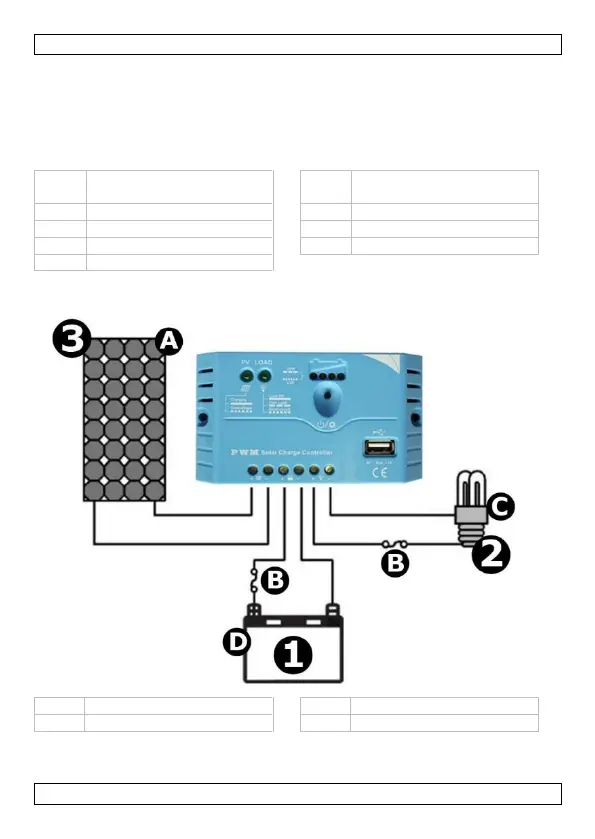

5. Câblage
A
panneau photovoltaïque
C
charge
B
fusible
D
batterie
Connecter les composants au régulateur de charge suivant l'ordre indiqué
ci-dessus. Faire attention aux bornes positives et négatives.
