VELUX 3
X
m
m
C
m
m
H
1
m
m
H
2
m
m
www.velux.com/GDL
PROFESSIONALS
INSTALLERS' CLUB
EXPERT ADVICE
ADDITIONAL TIPS & HINTS
SPECIAL INSTALLATIONS

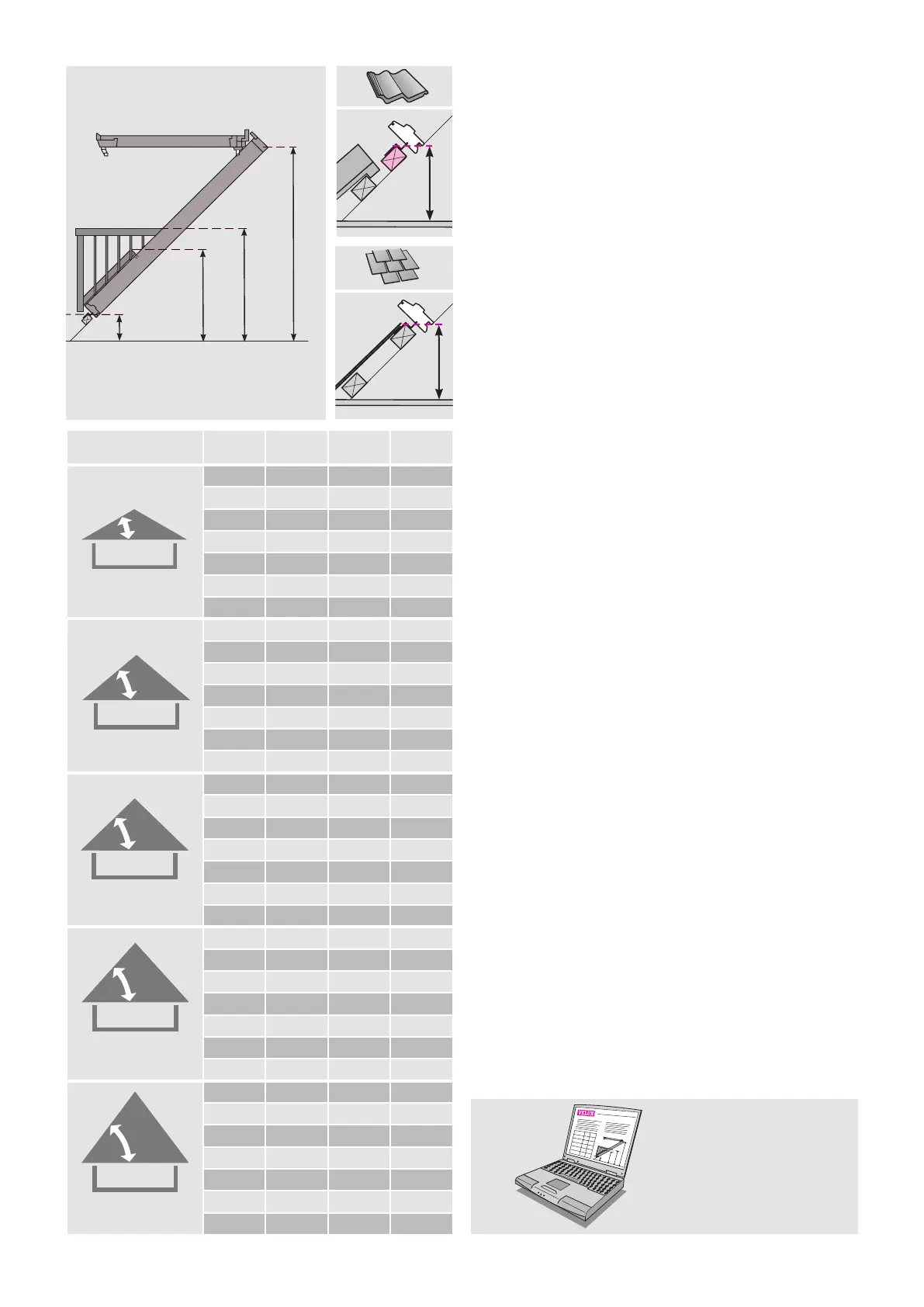

Cabrio installation height
Calculate installation height
ENGLISH: Positioning of roof balcony in accordance with desired/
required railing height/parapet height above floor.
List of signs:
H1 mm = Distance from floor to parapet (closed lower window).
H2 mm = Distance from floor to railing (open lower window).
X mm = Min distance from floor to the top of the installation batten.
C mm = Distance from floor to top frame.
DEUTSCH:
Platzierung des zweiflügeligen Dachfensters gemäß ge-
wünschter/geforderter Geländerhöhe/Brüstungshöhe über Oberkante
fertiger Fußboden.
Zeichenerklärung:
H1 mm = Abstand vom Fußboden zur Brüstung.
H2 mm = Abstand vom Fußboden zum Geländer.
X mm = Mindestabstand vom Fußboden zur Oberkante der Latte, die
das zweiflügelige Dachfenster trägt.
C mm = Abstand vom Fußboden zum Blendrahmen-Oberteil.
FRANÇAIS :
Positionnement de la fenêtre de toit en fonction de la
hauteur de garde-corps/de l'allège désirée/requise.
Tableau des dimensions :
H1 mm = Hauteur d'allège.
H2 mm = Hauteur de garde-corps.
X mm = Hauteur minimum de la partie supérieure du liteau/latte
supportant la fenêtre de toit.
C mm = Hauteur côté intérieur de la traverse haute du dormant.
DANSK: Placering af tagaltan ud fra ønsket/påkrævet gelænderhøjde/
brystningshøjde over gulv.
Signaturforklaring:
H1 mm = Afstand fra gulv til brystning.
H2 mm = Afstand fra gulv til gelænder.
X mm = Min. afstand fra gulv til overkanten af lægten, der bærer
tagaltanen.
C mm = Afstand fra gulv til overkarm.
NEDERLANDS: Installatie van de CABRIO™ rekening houdend met de
gewenste of vereiste hoogte van de leuning/borstwering boven de vloer.
Begrippenlijst:
H1 mm = Hoogte gemeten van de vloer tot de borstwering.
H2 mm = Hoogte gemeten van de vloer tot de leuning.
X mm = Minimale afstand van de vloer tot de onderzijde van de
CABRIO™.
C mm = Afstand van de vloer tot de bovenzijde van de CABRIO™.
ITALIANO: Posizionamento della finestra balcone con ringhiera/
parapetto all'altezza desiderata/richiesta dal pavimento.
Legenda:
H1 mm = Altezza dal pavimento al parapetto.
H2 mm = Altezza dal pavimento alla ringhiera.
X mm = Distanza minima dal pavimento alla parte superiore del listello
di appoggio della finestra balcone.
C mm = Distanza dal pavimento al telaio superiore.
ESPAÑOL: Colocación de la ventana balcón de acuerdo con la
altura deseada/requerida de la hoja del elemento inferior y de la barandi-
lla hasta el suelo.
Lista de cotas:
H1 mm = Altura de la hoja del elemento inferior.
H2 mm = Altura a la barandilla.
X mm = Altura mínima al rastrel de soporte de la ventana balcón.
C mm = Altura a la parte superior de la ventana.
X mm H1 mm H2 mm C mm
213 800 1146 1631
263 850 1196 1681
313 900 1246 1731
363 950 1296 1781
413 1000 1346 1831
463 1050 1396 1881
513 1100 1446 1931
157 800 1090 1753
207 850 1140 1803
257 900 1190 1853
307 950 1240 1903
357 1000 1290 1953
407 1050 1340 2003
457 1100 1390 2053
125 800 1058 1823
175 850 1108 1873
225 900 1158 1923
275 950 1208 1973
325 1000 1258 2023
375 1050 1308 2073
425 1100 1358 2123
95 800 1028 1889
145 850 1078 1939
195 900 1128 1989
245 950 1178 2039
295 1000 1228 2089
345 1050 1278 2139
395 1100 1328 2189
67 800 1000 1953
117 850 1050 2003
167 900 1100 2053
217 950 1150 2103
267 1000 1200 2153
317 1050 1250 2203
367 1100 1300 2253
35°-39°
40°-42°
43°-45°
46°-48°
49°-53°
X mm
X mm
X mm
H1 mm
H2 mm
C mm
