Vetus RCM2 - Page 17

060216.01 17
vetus® Radio Remote Control

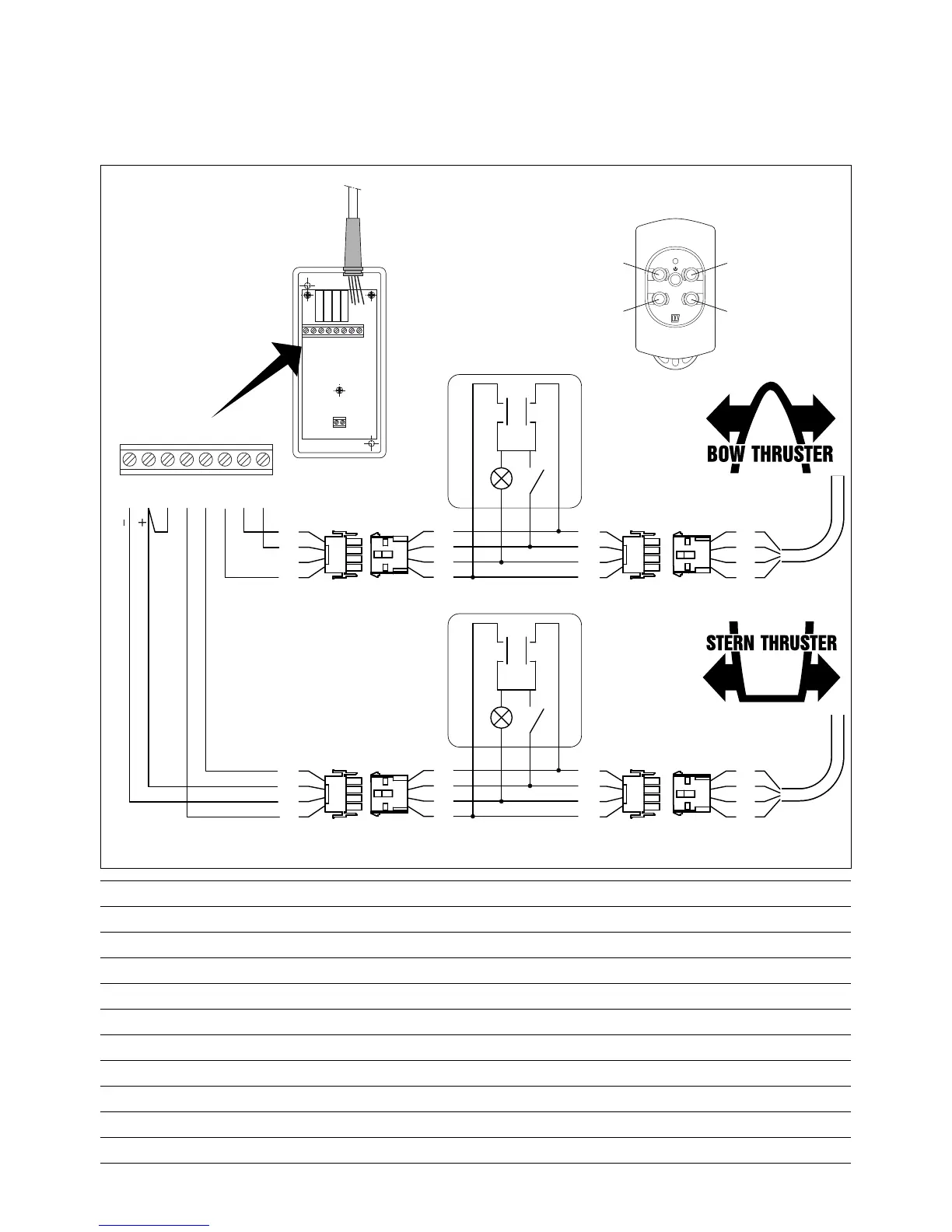

Aansluitschema Connection diagram Anschlußkizze
Schéma de cablage Esquema de conexión Schema dei collegamenti
GND
ANT
A2 A1
CO1
B2 B3 B1 B4
CO2
RCMTX4
B1
B2
B3
B4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
A2 A1
CO1
B2 B3 B1 B4
CO2
1
2
3
4
1
2
3
4
NC
1
2
3
4
1
1
4
5
2 32 3
2 32 3
RCMRX4
RCMCAB
RCMCAB
1 2 3 4 5 6 7 8
1 Panneau de commande Tablero de mandos Panelo di comando
2 Prise mâle Clavija macho Spina maschio
3 Prise femelle Clavija hembra Spina femmina
4 Récepteur Receptor Ricevitore
5 Télécommande Telemando Telecomando
Code de couleur des câbles Código de color de los cables Codice colori cavi
1 Bleu Azul Blu
2 Rouge (+) Rojo (+) Rosso (+)
3 Noir (-) Negro (-) Nero (-)
4 Blanc Blanco Bianco
RCM4
