électrique et la surface de travail des billes concaves et convexes.
Remplacez la méthode de l'engrenage cylindrique :
A. Retirez l'engrenage cylindrique endommagé et les pièces surélevées
selon la séquence d'assemblage.

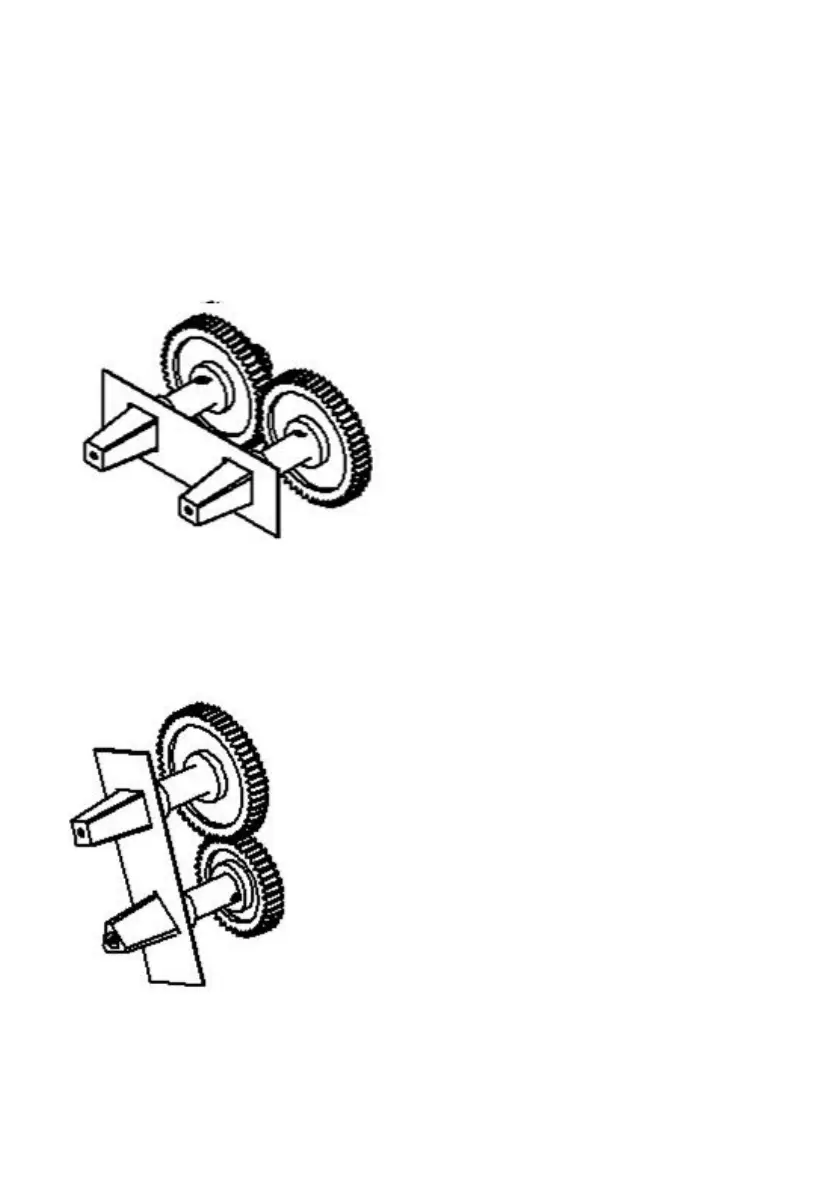

B. Utilisez deux gabarits de trous carrés pour verrouiller les deux
supérieurs des quatre parallèles d'arbre d'angle (figure 1), puis installez
deux grands engrenages cylindriques.
(Figure 1)
C. Retirez les deux gabarits de trous carrés.
D. Utilisez un gabarit carré et triangulaire pour verrouiller l'arbre d'angle
supérieur gauche (ou droit) et l'arbre triangulaire inférieur (figure 2) sous
l'axe de faîte, puis installez le petit engrenage cylindrique.
(Figure 2)
E. La méthode d'installation de l'autre côté du petit engrenage cylindrique
est la même que D.
