Serie 4000
Art.4901 - Istruzioni di installazione

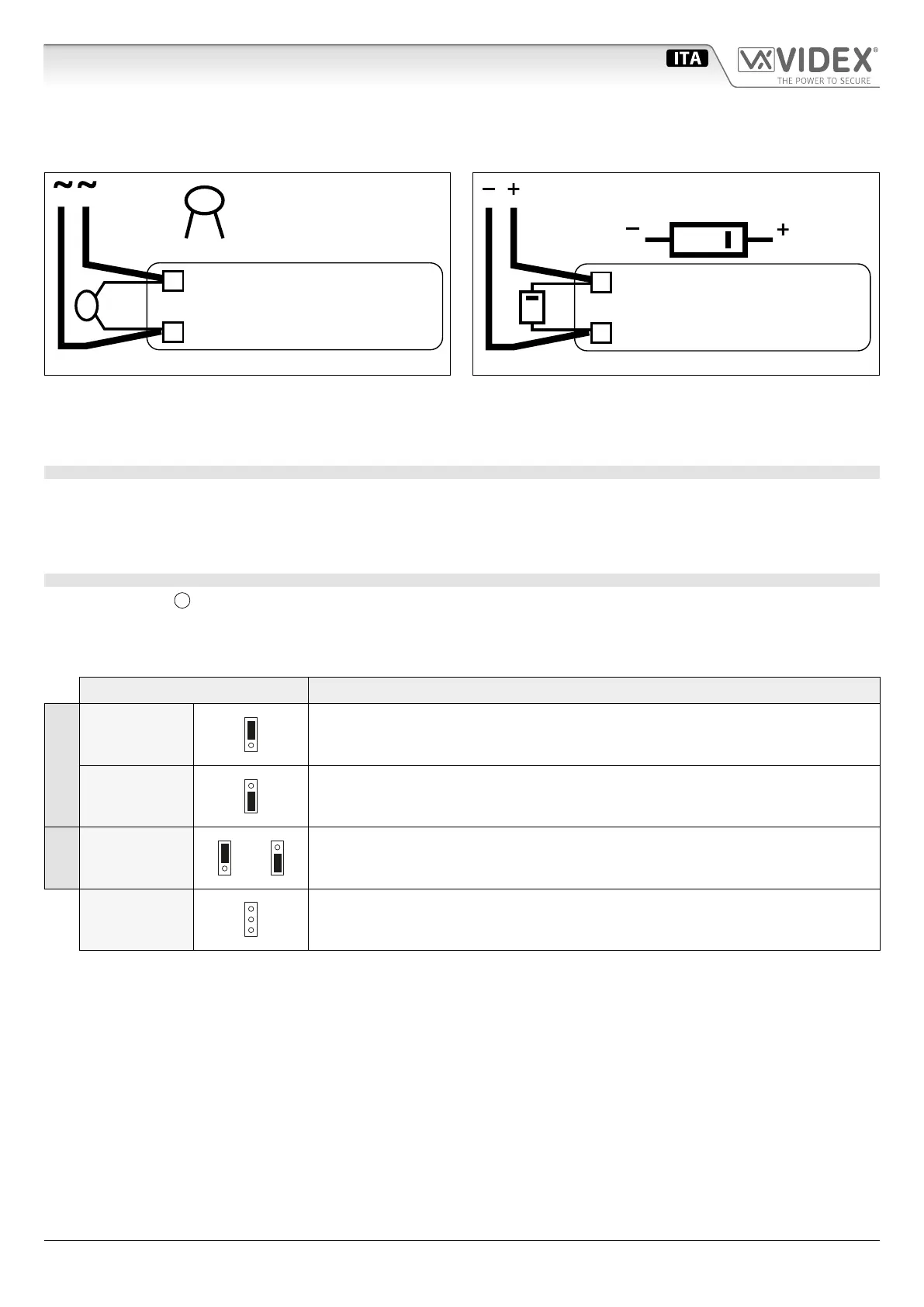

AZIONAMENTO SERRATURA  PROTEZIONE DAI DISTURBI
L’azionamento della serratura elettrica può provocare degli spike, per evitare tale inconveniente si consiglia di collegare tra i termi-
nali della serratura un varistore
(Fig.1A) o un diodo (Fig.1B) a seconda che la serratura sia in alternata o in continua.
VARISTOR (MOV)
12V AC
LOCK RELEASE
Fig.1A
DIODE
1N4002
12V DC
LOCK RELEASE
Fig.1B
BUZZER PROTEZIONE DAI DISTURBI
Utilizzando citofoni con chiamata su buzzer (Art.924/926, SMART1/2, 3101/2, 3001/2 e 3021/2) inserire un condensatore da 0.1uF
(100nF) tra i morsetti 6 e 3.
RELÈ INCORPORATI  PROTEZIONE DAI DISTURBI
L’Art.4901, per ciascuno dei relè incorporati, permette di scegliere su quale contatto (NC o NO) abilitare la protezione dai disturbi.
Spostare il jumper MOV relativo al relè in uso in posizione NO se si usa il contatto normalmente aperto, in posizione NC se si usa il contat-
to normalmente chiuso oppure rimuovere il jumper se si vuole disattivare la protezione (nel caso in cui il relè venga utilizzato solamente
per chiudere o aprire un contatto). Nell’Art.4800 le protezioni sui relè sono comunque presenti, ma attive stabilmente sui contatti NO.
JUMPER REGOLAZIONE RETROILLUMINAZIONE JPL
Il jumper JPL (Fig.2,
D
) è utilizzato per variare la luminosità e determinare il funzionamento della retroilluminazione della tastiera.
Sono presenti quattro impostazioni di luminosità e due modalità di programmazione (modo 1 e 2) tramite jumper.
Le due modalità che possono essere programmate cambiano le funzionalità del jumper JPL. La tabella sotto indica i modi program-
mati, la posizione del jumper e come opera sulla retroilluminazione della tastiera.
Posizione jumper Impostazione retroilluminazione
Modo 1
A
(default)
A
B
Retroilluminazione bassa luminosità in standby.
Luminosità piena alla pressione di un tasto qualsiasi.
B
A
B
Retroilluminazione spenta in standby.
Luminosità piena alla pressione di un tasto qualsiasi.
Modo 2
A o B
A
B
o
A
B
Retroilluminazione sempre a piena luminosità.
JPL rimosso in
entrambe le
modalità
A
B
Nessuna retroilluminazione: la retroilluminazione è completamente disabilitata.
Art.4901 Modulo tastiera digitale
