9
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
z. B. / e. g. 5200
16 V~
Digitalzentrale
braun
brown
gelb
yellow
braun
brown
rot / red
8x gelb / yellow
z. B. / e. g. 6090
z. B. / e. g. 3561
Digital command
station
z. B. / e. g. 3564
z. B. / e. g. 6017
8x
braun
brown
8x gelb / yellow
8x
gelb
yellow
8x
gelb
yellow
8x
braun
brown
8x
braun
brown
8x braun
brown

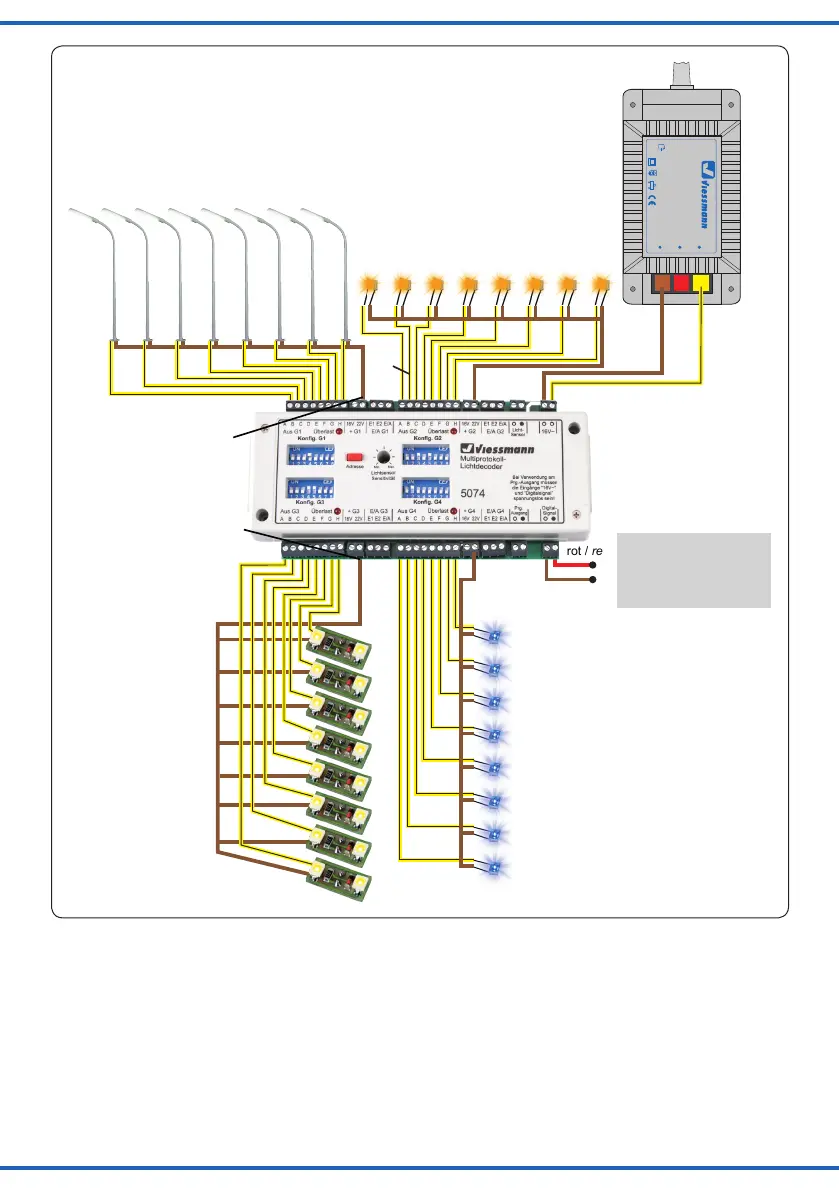

Fig. 4
Abb. 4
5.2 Using the output groups
Connect your suitable lamps to the outputs of the
decoder (fig. 4). You can set each of the 4 output
groups individually to a separate scenario. For set-
ting options, refer to chapter 6.
5.2 Verwendung der Ausgangsgruppen
Schließen Sie Ihre geeigneten Leuchtmittel an die
Ausgänge des Decoders an (Abb. 4). Sie können
jede der 4 Ausgangsgruppen getrennt auf ein Sze-
nario einstellen. Die Einstellmöglichkeiten finden
Sie in Kapitel 6.
