Viessmann 5233 - Page 7

7
Abschnitt 1
Section 1
Abschnitt 2
Section 2
Abschnitt 3
Section 3
nicht überwacht
not monitored
5233
von weiteren Decodern
from further decoders
zur Digital-Zentrale
to the digital command station
braun („0“)
brown (“0”)
Fahrstrom
traction current
rot („B“)
red (“B”)
siehe Abb. 5
see g. 5
Viessmann
5234
Diode
4 x
1N 5401
Widerstand
resistor
1 x 4.7 kΩ, ¼ W
von der Digital-Zentrale oder vom Booster
from the digital command station or from
the booster
zu allen nicht überwachten
Gleisbereichen
to all unmonitored track areas
Polung • polarity
Halteabschnitt
stop section
5233
von weiteren Decodern
from further decoders
zur Digital-Zentrale
to the digital command station
braun („0“)
brown (“0”)
Fahrstrom
traction current
rot („B“)
red (“B”)
Widerstand
resistor
1,5 kΩ
Viessmann 6836
Schaltkontakt in Signal oder Relais
Switch contact from semaphore
or relay
siehe auch Kapitel 4 / see chapter 4

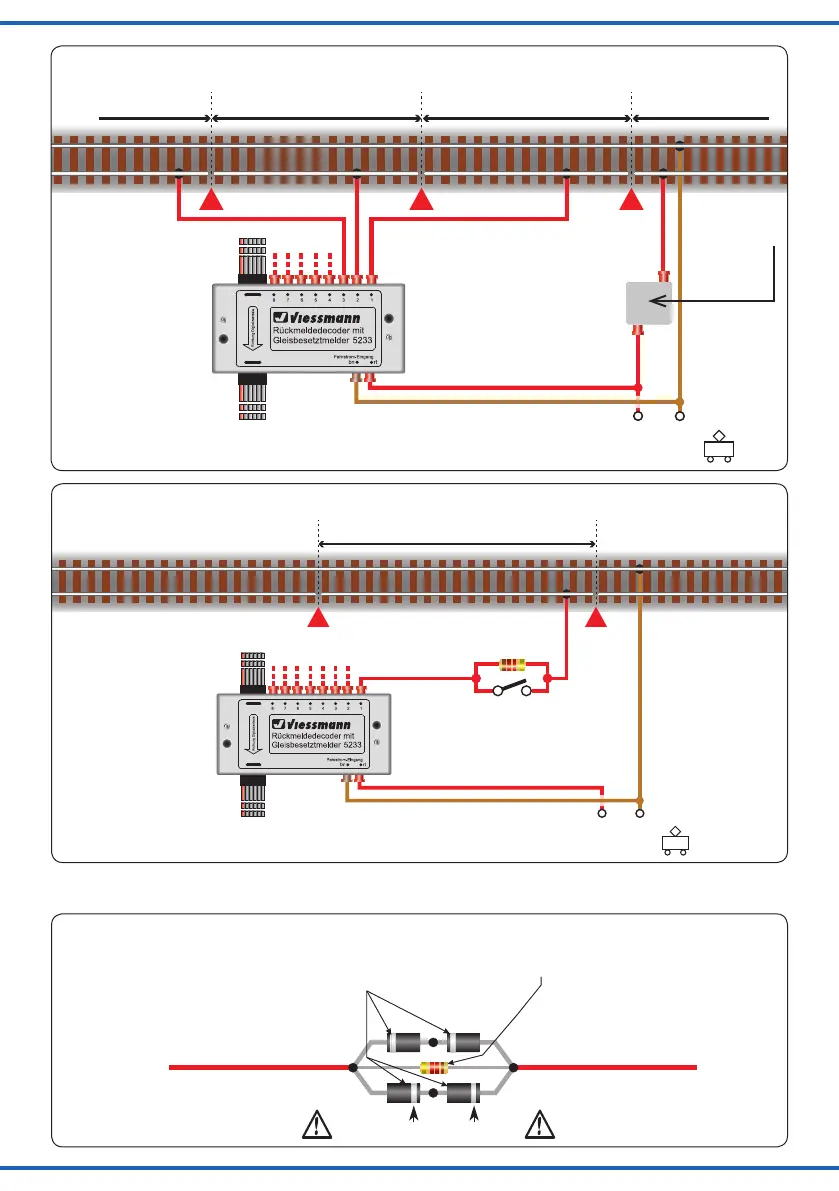

Abb. 3
Fig. 3
Abb. 4
Fig. 4
Abb. 5
Fig. 5
