Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
Soundmodul
Synchron-
eingang
14 –16 V
~ / =
5559
intern / extern
Synchron-
ausgang
Zeitrelais
Viessmann
5207
Start
↓
Verzögerung
AusEin
0 3
Minuten
0 3
Minuten
bnge 16 V~
gelb
z. B. / e. g. 5200
grün
5559
5207
braun
braun
braun
gelb
Schaltzeit muss > 2 Sek. sein.
/ yellow
/ green
brown
/ brown
/ brown
yellow
Switching time has to be > 2 sec.
Fig. 3
Abb. 3
5559
Sound wiedergeben
Nachdem Sie einen Sound aus-
gewählt haben, schließen Sie
das Modul gemäß Abb. 2 an.
Mit dem Schalter können Sie
das Modul ein- und aussschal-
ten. Der Sound wird kontinuier-
lich abgespielt.
Achtung: Nach Einschalten
der Stromzufuhr über den
Trafo mindestens 2 Sekunden
warten, bis Sie das Modul per
Schalter aktivieren.
Automatikbetrieb
Die Intervallschaltung mit einem
Zeitrelais ermöglicht das automa-
tische Ein- und Ausschalten in
frei einstellbaren Zeitabständen.

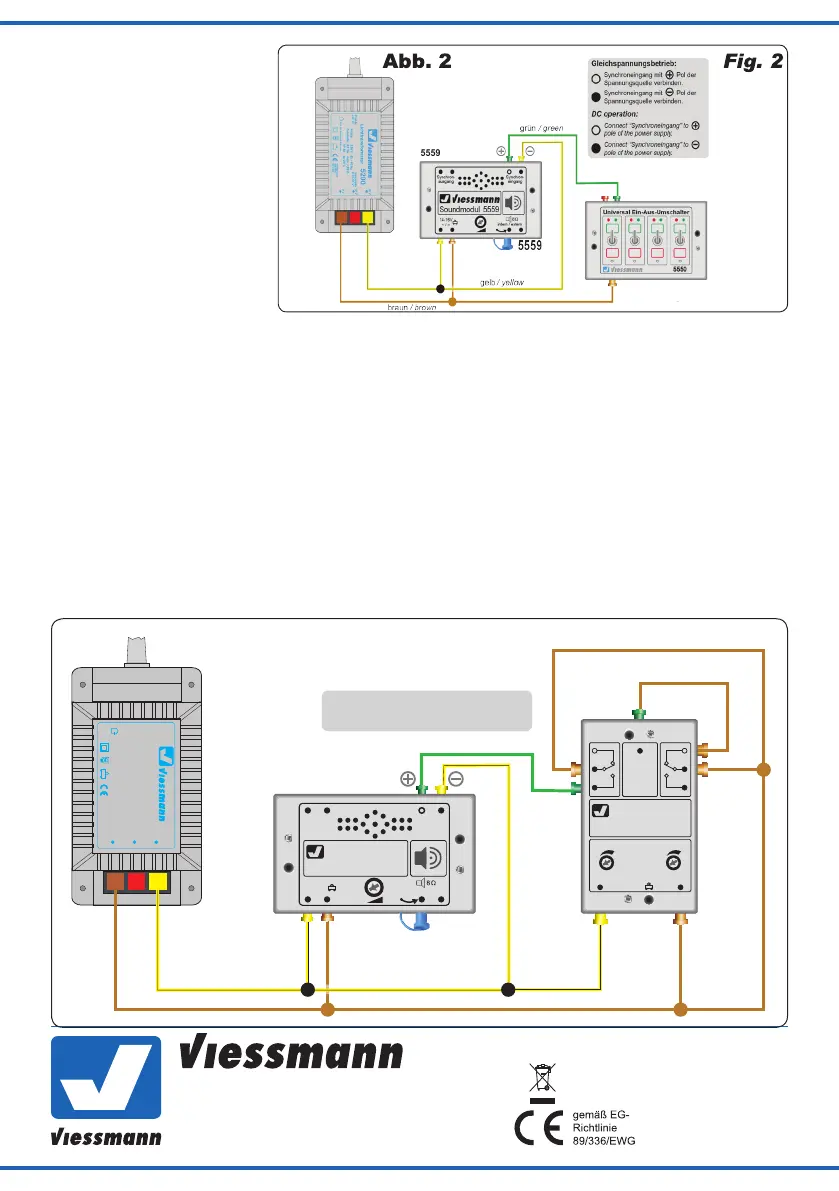

Schließen Sie das Soundmodul
gemäß Abb. 3 an ein Zeitrelais
(z. B. Viessmann Art.-Nr. 5207)
an und beachten Sie die Anlei-
tung zum Zeitrelais.
Play a sound
After selection of a sound, connect the module as shown
in g. 2. Use the switch to switch the module on and off.
The sound is played continuously.
Attention: Wait minimum 2 sec. between connecting
the module to power supply and activating the module
by switch.
Automatic operation
By using a time relay (e. g. Viessmann item-No. 5207),
the sound module can be automatically switched on and
off. Connect the sound module and time relay as shown
in g. 3 and note the time relay manual.
