Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
Soundmodul
Synchron-
eingang
14-16V
~ / =
5559
intern / extern
Synchron-
ausgang
Zeitrelais
Viessmann
5207
Start
↓
Verzögerung
AusEin
0 3
Minuten
0 3
Minuten
bnge 16 V~
gelb
braun
z. B. 5200
grün
5559
5207
braun
braun
braun
gelb
Schaltzeit muss > 2 Sek. sein.
/ brown
e. g. 5200
/ yellow
/ green
brown
/ brown
/ brown
yellow
Ontime has to be > 2 sec.
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
5550
Universal Ein-Aus-Umschalter
viessmann
Soundmodul
Synchron-
eingang
14-16V
~ / =
5559
intern / extern
Synchron-
ausgang
gelb
braun
z. B. 5200
grün
5559
Schalter z. B. 5550
Gleichspannungsbetrieb:
Synchroneingang mit Pol der
Spannungsquelle verbinden.
Synchroneingang mit Pol der
Spannungsquelle verbinden.
/ brown
e. g. 5200
/ yellow
/ green
Switch e. g. 5550
DC operation:
Connect “Synchroneingang” to
pole of the power supply.
Connect “Synchroneingang” to
pole of the power supply.

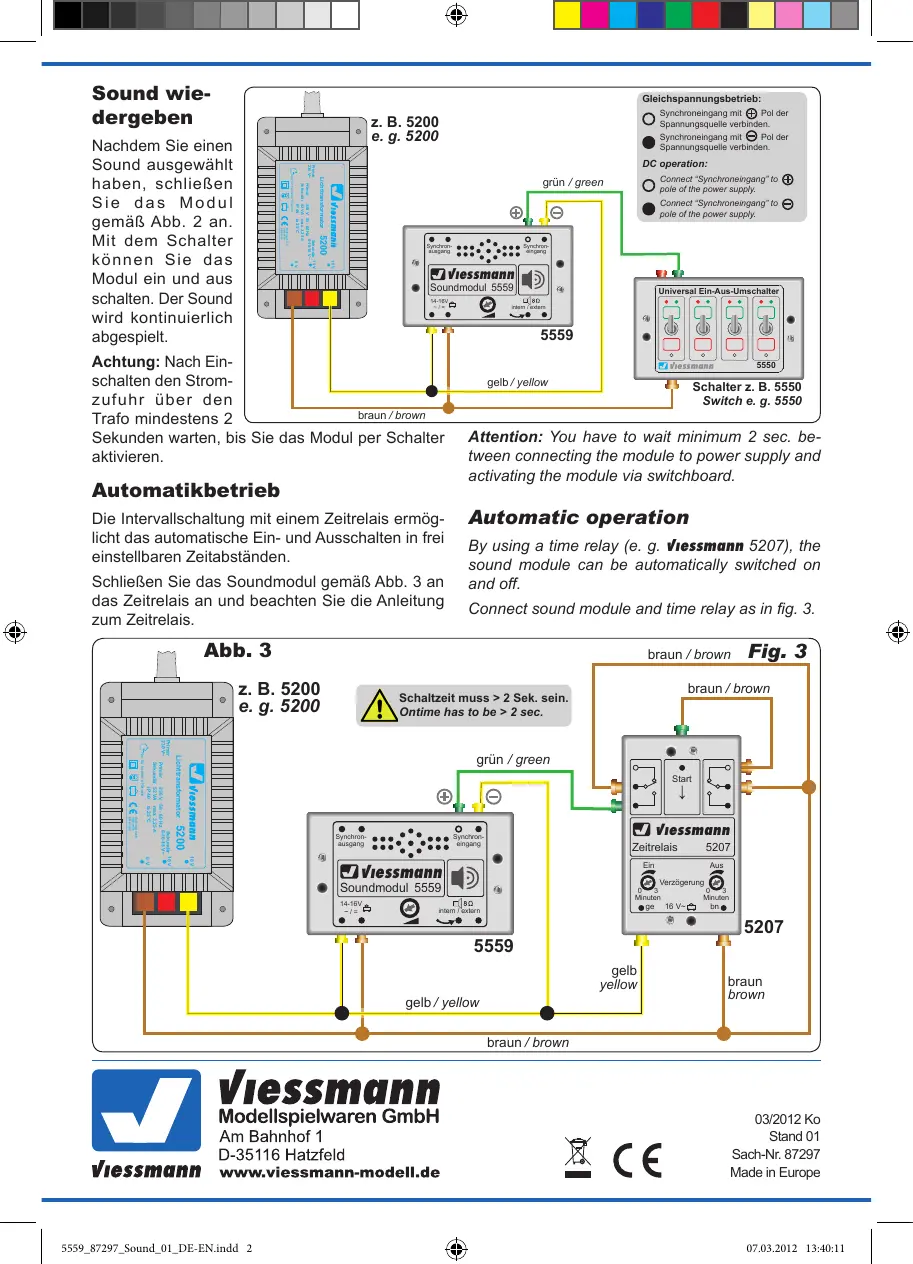

Sound wie-
dergeben
Nachdem Sie einen
Sound ausgewählt
haben, schließen
Sie das Modul
gemäß Abb. 2 an.
Mit dem Schalter
können Sie das
Modul ein und aus
schalten. Der Sound
wird kontinuierlich
abgespielt.
Achtung: Nach Ein-
schalten den Strom-
zufuhr über den
Trafo mindestens 2
Sekunden warten, bis Sie das Modul per Schalter
aktivieren.
Automatikbetrieb
Die Intervallschaltung mit einem Zeitrelais ermög-
licht das automatische Ein- und Ausschalten in frei
einstellbaren Zeitabständen.
Schließen Sie das Soundmodul gemäß Abb. 3 an
das Zeitrelais an und beachten Sie die Anleitung
zum Zeitrelais.
Attention: You have to wait minimum 2 sec. be-
tween connecting the module to power supply and
activating the module via switchboard.
Automatic operation
By using a time relay (e. g. Viessmann 5207), the
sound module can be automatically switched on
and off.
Connect sound module and time relay as in fi g. 3.
03/2012 Ko
Stand 01
Sach-Nr. 87297
Made in Europe
