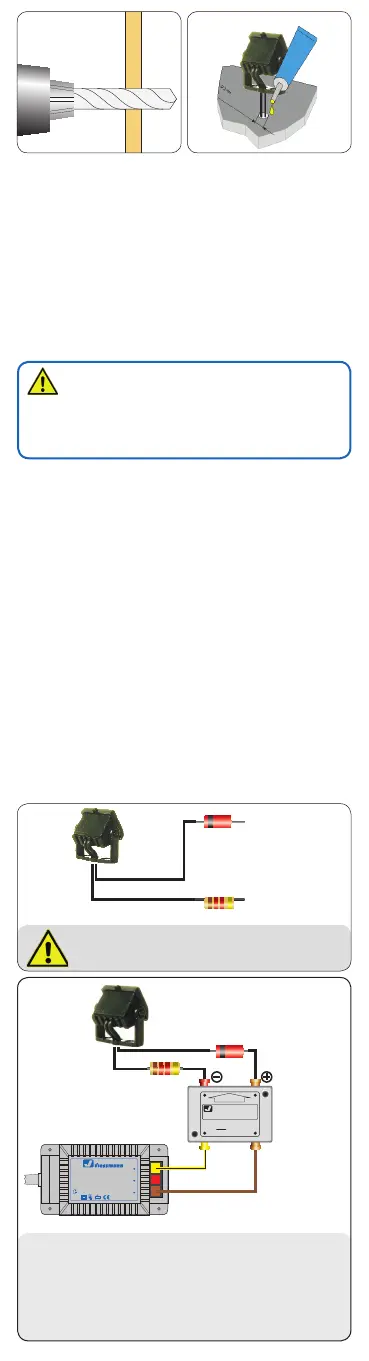

2
Ø 2 mm
Abb. 1 Abb. 2
Fig. 1 Fig. 2
schwarz/black
Diode und Widerstand nicht abschneiden!
Never cut o diode and resistor!
Diode
diode
Widerstand
resistor
Abb. 3
Fig. 3
Fig. 4
schwarz/black
+
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V
Digitalsignal
digital signal
–
(mit und ohne 5215 Powermodul)
(with and without 5215 power module)
TIPP: Powermodul Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
3. Einbau
- Strahler vorsichtig aus der Verpackung nehmen.
- Vor dem Einbau auf Funktion prüfen.
- Am Einbauort ein Loch (Ø 2 mm) zur Montage bohren
(Abb. 1).
- Die Anschlusskabel von außen durch das Loch hindurch-
führen und Konsole aufkleben, z. B. mit einem handels-
üblichen Sekundenkleber (Abb. 2).
4. Anschluss
Vorsicht:
Widerstand und Diode an den Enden der Anschlussdrähte
sind für die Funktion erforderlich. Keinesfalls entfernen (Abb.
3)! Widerstand nicht mit Isolationsmaterial umhüllen, da sonst
keine ausreichende Kühlung möglich ist!
Schließen Sie den LED-Strahler an den Lichtausgang eines Mo-
dellbahntransformators (z. B. Art. 5200) an (Abb. 3 oder Abb. 4).
Gleichspannung: Verbinden Sie die Diode (rotes Bauteil mit
schwarzer Markierung) mit dem Plus-Pol des Netzteils, den
Widerstand mit dem Minus-Pol.
Wechselspannung: Bei Betrieb mit Wechselspannung kann
es zu leichtem Flackern kommen. Daher empfehlen wir den
Betrieb mit dem Viessmann Powermodul, Art. 5215 (Abb. 4).
Ein Powermodul ist ausreichend für ca. 100 LED-Leuchten
oder -Strahler. Verbinden Sie die Diode des Anschlusskabels
mit der braunen Ausgangsbuchse (+), den Widerstand mit der
roten Ausgangsbuchse (-) des Powermoduls.
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
Powermodul
5215
T
E
ge bn
Braune Massebuchsen
nicht koppeln !
max. 24 V~
rt bn
zu den Decodern
5215
gelb
braun / brown
16 V~
z. B. / e. g. 5200
yellow
16 V~
Diode
diode
Widerstand
resistor
Abb. 4
