Viessmann H0 - Page 19

19
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
braun / brown
braun / brown
gelb / yellow
blau mit roter Markierung / blue with red marker
blau mit grüner Markierung / blue with green marker

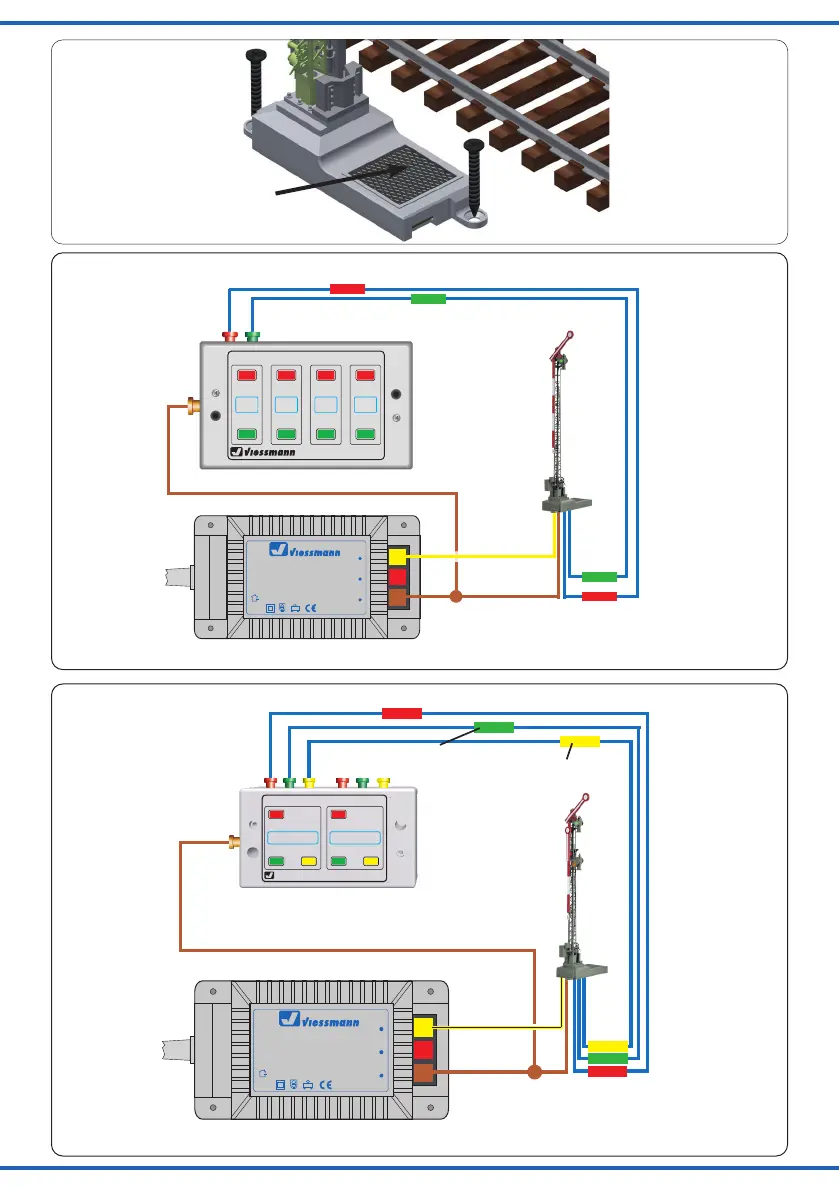

Tasten-Stellpult 2-begriffig
5547
Signal mit
einem Flügel/
Signal mit zwei
gekoppelten
Flügeln
5547
z. B./e. g. 5200
Signal with one resp.
two coupled
semaphore arms
Betrieb auch mit Schalter (z. B. Art. 5550) möglich.
Operation also possible with switch (e. g. item 5550).
Fig. 5
Abb. 5
Tasten-Stellpult 3-begriffig
5546
Viessmann
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
braun / brown
gelb / yellow
braun / brown
blau mit roter Markierung
/ blue with red marker
blau mit grüner Markierung / blue with green marker
blau mit gelber Markierung
blue with yellow marker
5546
z. B./e. g. 5200
Signal mit
zwei unge-
koppelten
Flügeln
Signal with
two uncoupled
semaphore arms
Fig. 6
Abb. 6
Fig. 4Abb. 4

Cooling area
