14

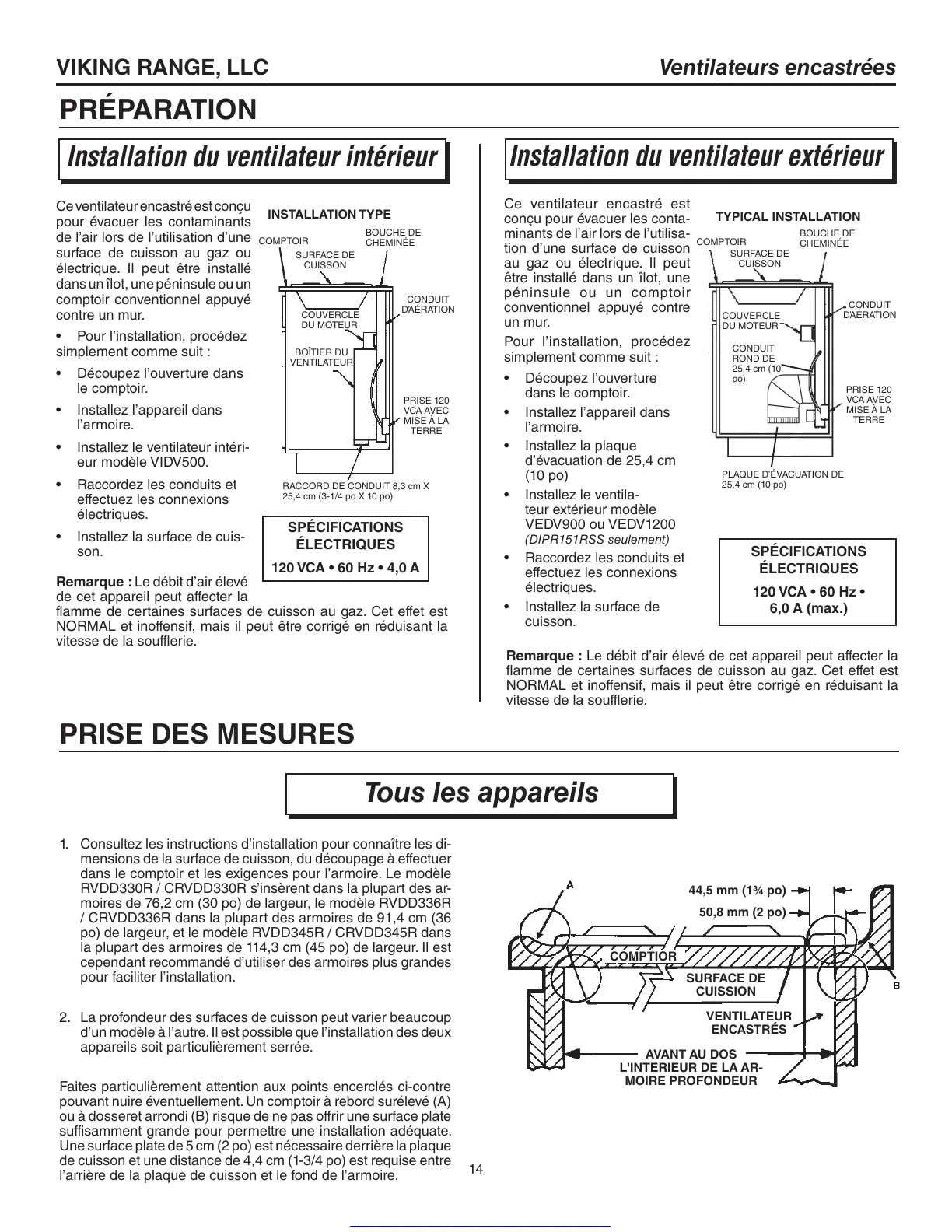

VIKING RANGE, LLC Ventilateurs encastrées
Remarque : Le débit d’air élevé
de cet appareil peut affecter la
flamme de certaines surfaces de cuisson au gaz. Cet effet est
NORMAL et inoffensif, mais il peut être corrigé en réduisant la
vitesse de la soufflerie.
CONDUIT
D’AÉRATION
COMPTOIR
BOÎTIER DU
VENTILATEUR
BOUCHE DE
CHEMINÉE
RACCORD DE CONDUIT 8,3 cm X
25,4 cm (3-1/4 po X 10 po)
SURFACE DE
CUISSON
COUVERCLE
DU MOTEUR
INSTALLATION TYPE
PRISE 120
VCA AVEC
MISE À LA
TERRE
Ce ventilateur encastré est conçu
pour évacuer les contaminants
de l’air lors de l’utilisation d’une
surface de cuisson au gaz ou
électrique. Il peut être installé
dans un îlot, une péninsule ou un
comptoir conventionnel appuyé
contre un mur.
• Pour l’installation, procédez
simplement comme suit :
• Découpez l’ouverture dans
le comptoir.
• Installez l’appareil dans
l’armoire.
• Installez le ventilateur intéri-
eur modèle VIDV500.
• Raccordez les conduits et
effectuez les connexions
électriques.
• Installez la surface de cuis-
son.
PRÉPARATION
TYPICAL INSTALLATION
PRISE 120
VCA AVEC
MISE À LA
TERRE
CONDUIT
D’AÉRATION
COUVERCLE
DU MOTEUR
Ce ventilateur encastré est
conçu pour évacuer les conta-
minants de l’air lors de l’utilisa-
tion d’une surface de cuisson
au gaz ou électrique. Il peut
être installé dans un îlot, une
péninsule ou un comptoir
conventionnel appuyé contre
un mur.
Pour l’installation, procédez
simplement comme suit :
• Découpez l’ouverture
dans le comptoir.
• Installez l’appareil dans
l’armoire.
• Installez la plaque
d’évacuation de 25,4 cm
(10 po)
• Installez le ventila-
teur extérieur modèle
VEDV900 ou VEDV1200
(DIPR151RSS seulement)
• Raccordez les conduits et
effectuez les connexions
électriques.
• Installez la surface de
cuisson.
COMPTOIR
BOUCHE DE
CHEMINÉE
CONDUIT
ROND DE
25,4 cm (10
po)
PLAQUE D’ÉVACUATION DE
25,4 cm (10 po)
SPÉCIFICATIONS
ÉLECTRIQUES
120 VCA • 60 Hz •
6,0 A (max.)
SPÉCIFICATIONS
ÉLECTRIQUES
120 VCA • 60 Hz • 4,0 A
PRISE DES MESURES
Tous les appareils
1. Consultez les instructions d’installation pour connaître les di-
mensions de la surface de cuisson, du découpage à effectuer
dans le comptoir et les exigences pour l’armoire. Le modèle
RVDD330R / CRVDD330R s’insèrent dans la plupart des ar-
moires de 76,2 cm (30 po) de largeur, le modèle RVDD336R
/ CRVDD336R dans la plupart des armoires de 91,4 cm (36
po) de largeur, et le modèle RVDD345R / CRVDD345R dans
la plupart des armoires de 114,3 cm (45 po) de largeur. Il est
cependant recommandé d’utiliser des armoires plus grandes
pour faciliter l’installation.
2. La profondeur des surfaces de cuisson peut varier beaucoup
d’un modèle à l’autre. Il est possible que l’installation des deux
appareils soit particulièrement serrée.
Faites particulièrement attention aux points encerclés ci-contre
pouvant nuire éventuellement. Un comptoir à rebord surélevé (A)
ou à dosseret arrondi (B) risque de ne pas offrir une surface plate
suffisamment grande pour permettre une installation adéquate.
Une surface plate de 5 cm (2 po) est nécessaire derrière la plaque
de cuisson et une distance de 4,4 cm (1-3/4 po) est requise entre
l’arrière de la plaque de cuisson et le fond de l’armoire.
SURFACE DE
CUISSON
Remarque : Le débit d’air élevé de cet appareil peut affecter la
flamme de certaines surfaces de cuisson au gaz. Cet effet est
NORMAL et inoffensif, mais il peut être corrigé en réduisant la
vitesse de la soufflerie.
Installation du ventilateur intérieur
Installation du ventilateur extérieur
COMPTIOR
SURFACE DE
CUISSION
VENTILATEUR
ENCASTRÉS
AVANT AU DOS
L'INTERIEUR DE LA AR-
MOIRE PROFONDEUR
44,5 mm (1¾ po)
50,8 mm (2 po)
