Viking Range VDD5300 - Page 20

20
PIEDS DE
SUPPORT DU
VENTILATEUR

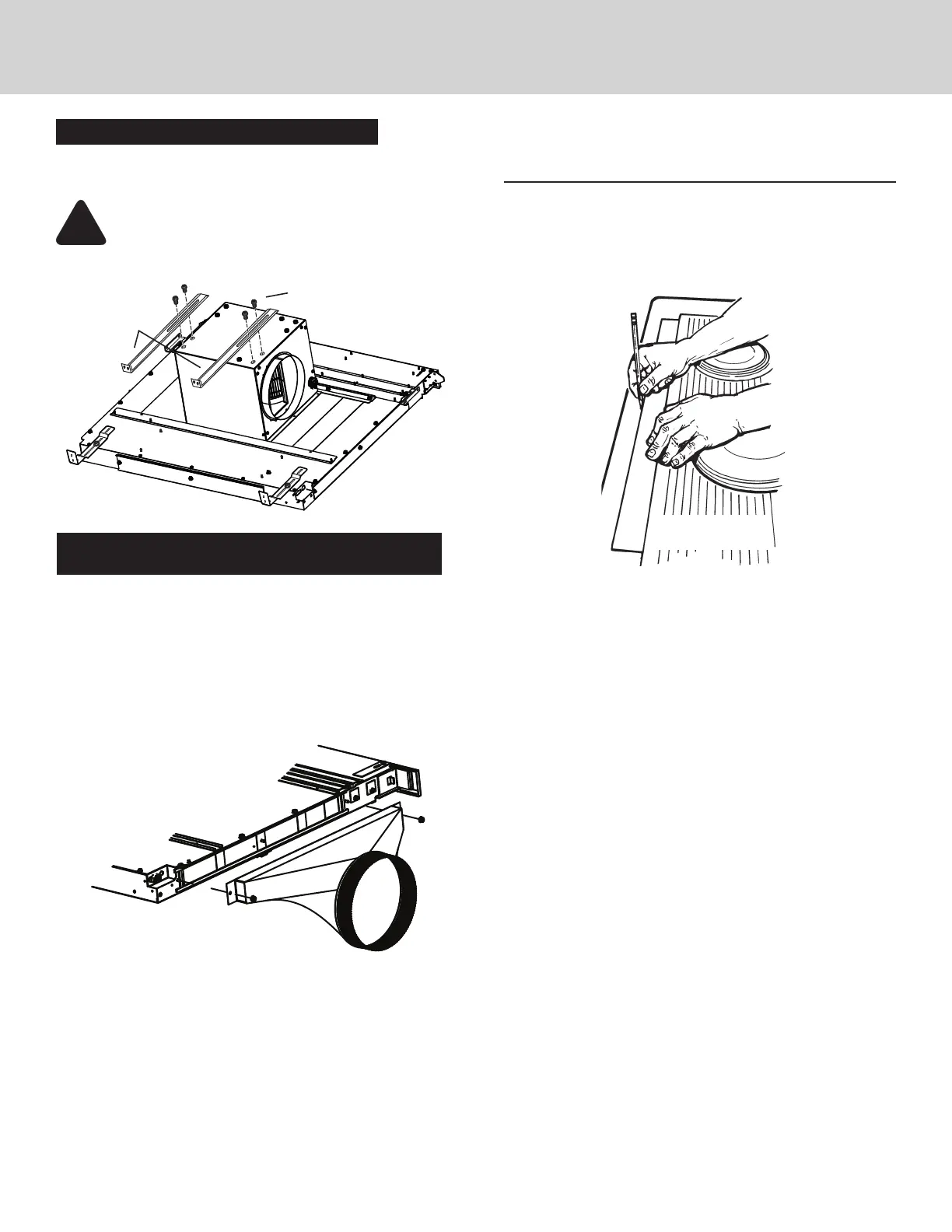

Installations avec VENTILATEUR FLEX seulement :
6. Fixer les PIEDS DE SUPPORT DU VENTILATEUR à l’aide
des (4) BOULONS fournis.
(4) BOULONS
ATTENTION : Si le ventilateur Flex doit être monté
à distance : Ne pas utiliser seulement les pieds
comme supports. Il peut être nécessaire d’ajouter
d’autres supports au ventilateur. Utiliser les
supports de montage fournis avec le ventilateur.
!
Installations avec conduit à gauche, à droite, en dessous ou à
l’arrière seulement :
(Exige l’achat d’un conduit de transition de 4,8 cm x 48,3 cm
[1-7/8po x 19 po] à 20,3 cm ou 25,4 cm [8 po ou 10 po] rond
ou d'un adaptateur de 4,8 cm x 48,3 cm [1-7/8po x 19 po] et
la coupe du conduit de 4,8 cm x 48,3 cm [1-7/8 po x 19 po] à
la longueur voulue.)
7. Utiliser des écrous pour attacher l'adaptateur de conduit
de 4,8 cm x 48,3 cm (1-7/8po x 19 po) ou la transition de
4,8 cm x 48,3 cm (1-7/8po x 19 po) à 20,3 cm ou 25,4 cm
[8 po ou10 po] rond au boîtier lors de la pose du conduit.
DÉCOUPER L’OUVERTURE
DU COMPTOIR
1. Tracer et découper l’ouverture de la surface de cuisson
suf samment vers l’AVANT de sorte que la hotte puisse s’encastrer
derrière.
2. Disposer la surface de cuisson en place et la glisser le plus possible
vers l’avant sans qu’aucun écart ne soit visible. La centrer et véri er
son équerre avec les bords du comptoir.
3. Placer le gabarit en plastique contre la bordure arrière de la surface
de cuisson ou contre le bord arrière de l’ouverture de la cuisinière
encastrable. Centrer le gabarit. Tracer le pourtour du gabarit pour
marquer l’ouverture de la hotte encastrée.
4. Retirer la surface de cuisson du comptoir.
5. Découper l’ouverture de la hotte. Prendre garde de ne pas abîmer
les bords du comptoir.
Gabarit contre le bord arrière
du comptoir.
SURFACE DE
CUISSON
