INSTALLER LE BOÎTIER
DANSL’ARMOIRE

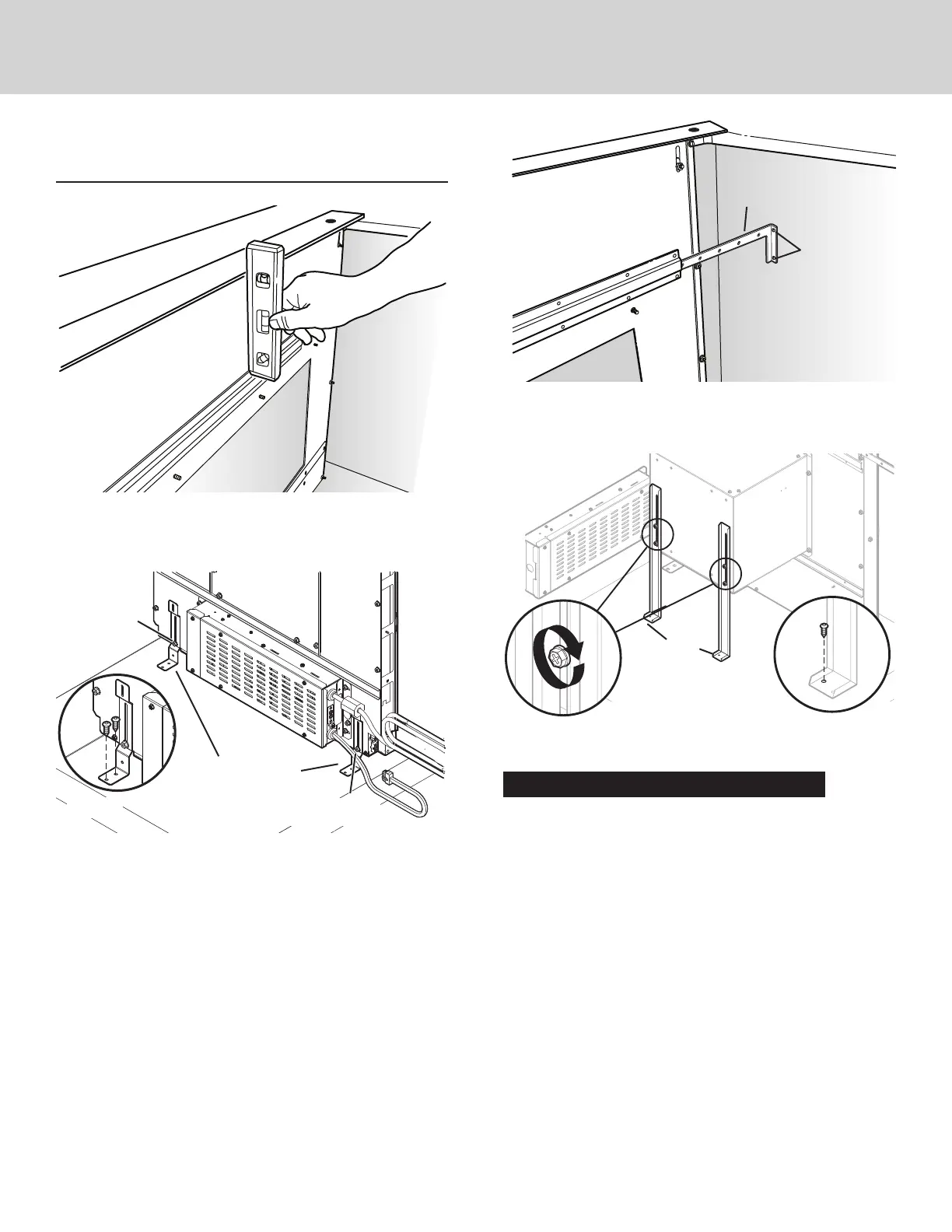

1. Enlever la surface de cuisson.
2. Placer le boîtier dans l’armoire et l’ouverture du comptoir aussi
loin que possible vers l’arrière et s'assurer qu’il est de niveau.
3. Allonger les PIEDS DE SUPPORT et les  xer au bas de
l'armoire avec (2) VIS dans chaque pied. Serrer les ÉCROUS
HEXAGONAUX.
ÉCROU
HEXAGONAL
1
PIEDS DE
SUPPORTS
(2) VIS
ÉCROU
HEXAGONAL
4. Allonger les SUPPORTS SUPÉRIEURS et les  xer sur les côtés
de l’armoire avec (2) VIS dans chaque support.
1
5. Desserrer les (4) BOULONS retenant les PIEDS DE SUPPORT
DU VENTILATEUR sur le VENTILATEUR FLEX. Allonger les
pieds et les  xer au bas de l’armoire avec une VIS dans chacun.
(4)
BOULONS
VIS
Installations avec VENTILATEUR FLEX seulement :
(2) VIS
SUPPORT
SUPÉRIEUR
VENTILATEUR
FLEX
