31
CANAL
INFERIOR
PLACAS DE
CUBIERTA
(se incluyen con
el ventilador)
CUBIERTA DEL PANEL
FRONTAL
CANALES DE
FIJACIÓN
El panel eléctrico
se puede montar de
forma remota.

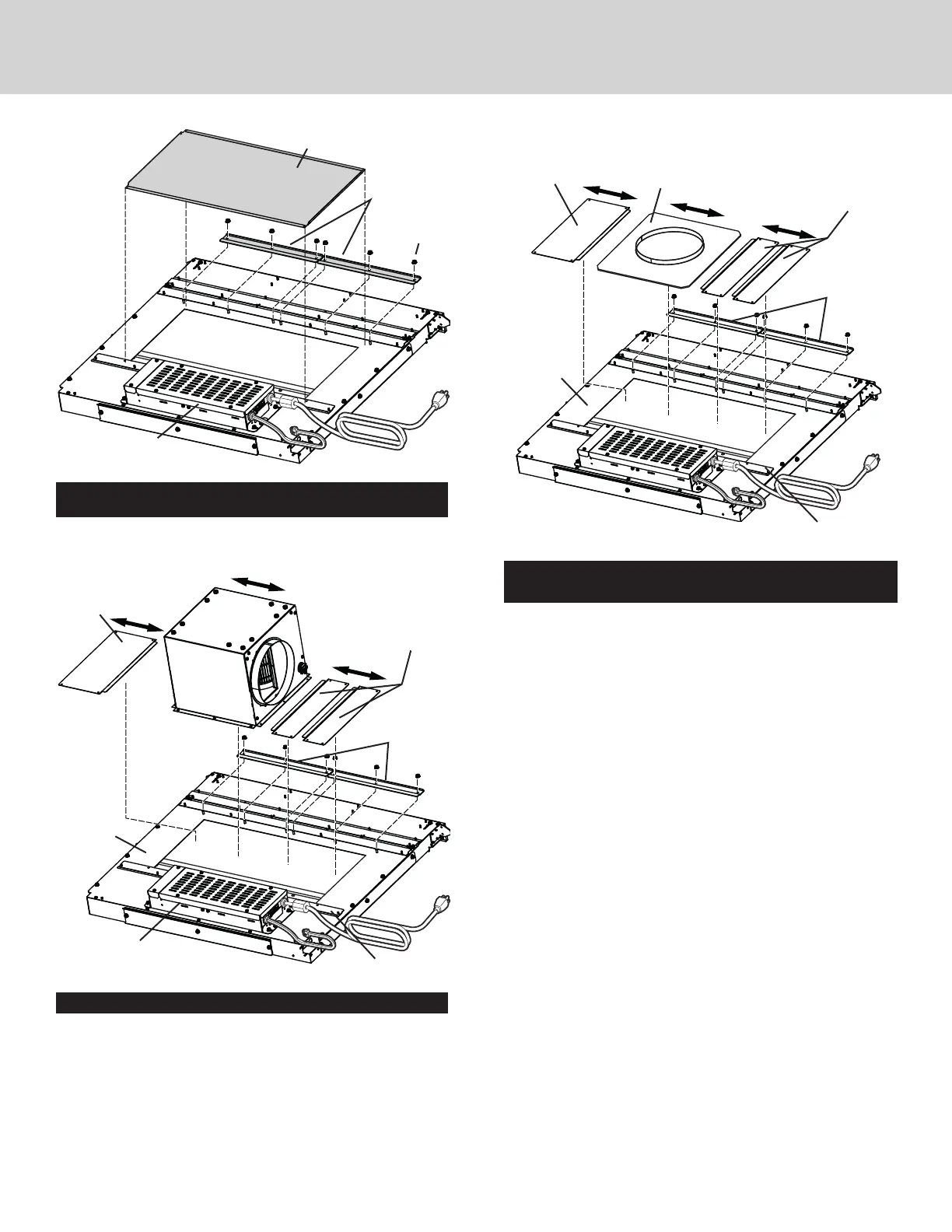

Instalaciones con conductos a través de la abertura del panel
frontal solamente:
1. Retire las TUERCAS HEXAGONALES y los dos CANALES
DE FIJACIÓN y pongalos a un lado. Retire a CUBIERTA DEL
PANEL FRONTAL.
6 TUERCAS
HEXAGONALES
PLACA DE
CUBIERTA
VENTILADOR
FLEXIBLE
PANEL
FRONTAL
Si la descarga
del ventilador
es baja se debe reubicar el panel
eléctrico. Consulte el paso 5 .
CANALES DE
FIJACIÓN
Instalaciones que usan el VENTILADOR FLEXIBLE solamente:
(Compre el modelo VDVI600 de ventilador  exible por separado).
Nota: Retire la placa adaptadora de Flex Blower según las instrucciones
incluidas con el soplador.
2. Determine la ubicación en el PANEL FRONTAL y si tendrá su
descarga a la izquierda, a la derecha o hacia abajo.
Utilice una combinación de PLACAS DE CUBIERTA (de 3 pulg.
(7.6 cm) o 6 pulg. (15.2 cm) de ancho) para cerrar las aberturas
a los lados del ventilador.
Deslice el ventilador y las placas de cubierta entre el CANAL
INFERIOR y los canales de  jación. Apriete las tuercas
hexagonales para  jar el ventilador y los placas en su lugar.
Instalaciones que utilizan un VENTILADOR FLEXIBLE (en una
ubicación remota) o un VENTILADOR REMOTO solamente:
3. Utilice la PLACA DE DESCARGA REMOTA y determine su
ubicación en el PANEL FRONTAL.
Utilice una combinación de PLACAS DE CUBIERTA de
3 pulg. (7.6 cm) o 6 pulg. (15.2 cm) de ancho para cerrar las
aberturas a los lados de la placa de descarga remota.
La placa de cubierta remota y las placas de cubierta entre
el CANAL INFERIOR y los canales de  jación. Apriete las
tuercas hexagonales para  jar las placas en su lugar.
CANAL
INFERIOR
PLACA DE
CUBIERTA
PLACAS DE
CUBIERTA
PLACA DE DESCARGA REMOTA
REDONDA DE 8 PULG. (20.3 CM)
O DE 10 PULG. (25.4 CM)
(se compra por separado)
PANEL
FRONTAL
CANALES DE
FIJACIÓN
