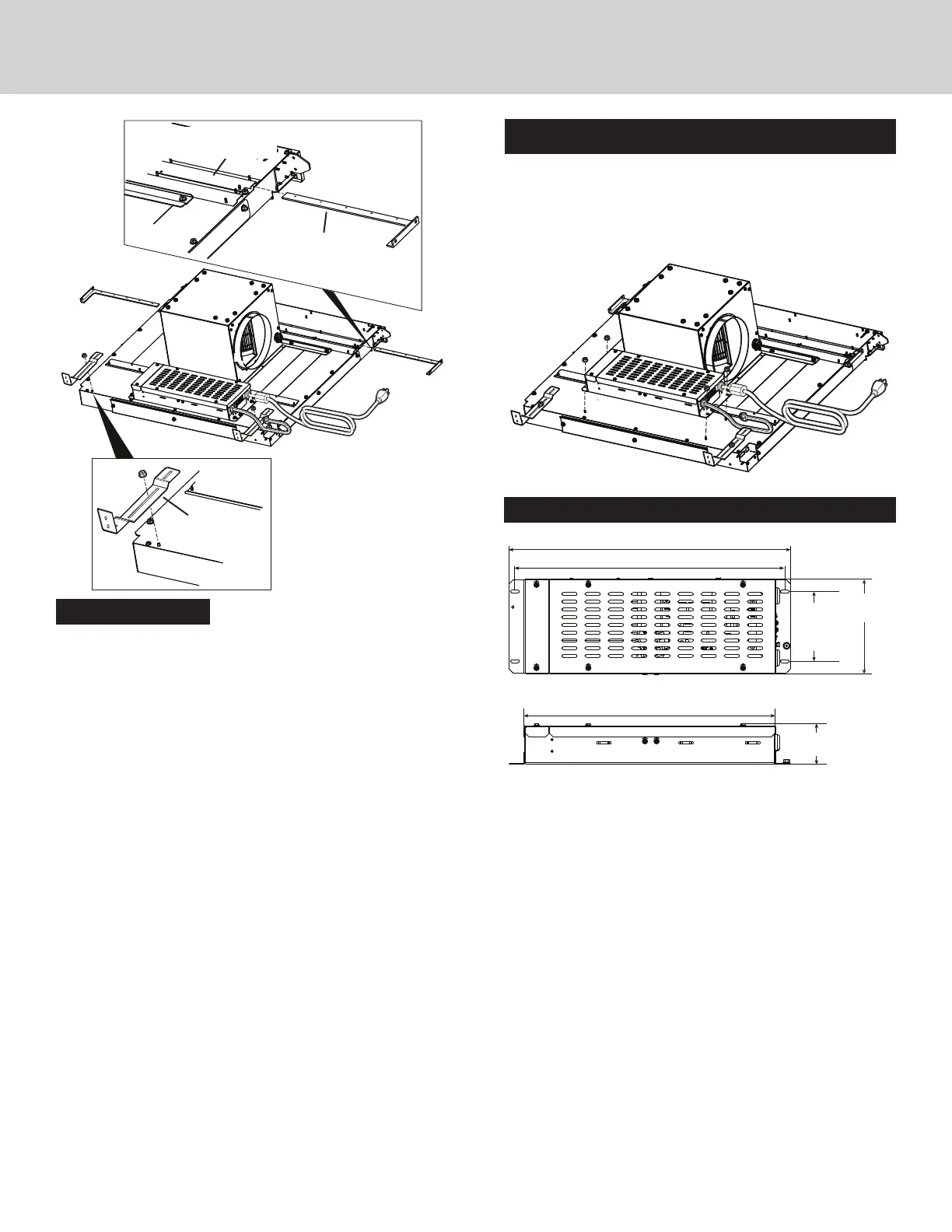

32
SOPORTE
DE APOYO
SUPERIOR
Se muestra el
ventilador exible
instalado.
PATA DE
APOYO
Todas las instalaciones:
4. Deslice los SOPORTES DE APOYO SUPERIORES en el
CANAL DE DESLIZAMIENTO de la parte superior izquierda
y derecha de la unidad.
Fije las PATAS DE APOYO a ambos lados de la unidad con un
TUERCA HEXAGONAL para cada pata. No apriete totalmente
los tuercas hexagonales en este momento.
CANAL DE
DESLIZAMIENTO
Dimensiones del panel eléctrico
18-3/16” (46.2 cm)
17-7/16” (44.3 cm) Centro de las ranuras
4-1/2”
(11.4 cm)
Centro de
las ranuras
6-1/4”
(15.9 cm)
16-1/4” (15.9 cm)
6-5/8”
(16.8 cm)
Instalaciones en las que el PANEL ELÉCTRICO debe
montarse en una ubicación remota solamente:
5. Retire las cuatro (4) TUERCAS HEXAGONALES y el PANEL
ELÉCTRICO. Es posible que sean necesarios cables de
extensión de 5 pies (1.5 m) (se compran por separado) para
montar el panel eléctrico en una ubicación remota. No utilice
más de dos cables de extensión. No monte el panel eléctrico
con ori cios de ventilación hacia abajo.
