Viking Range VDD5300 - Page 34

34

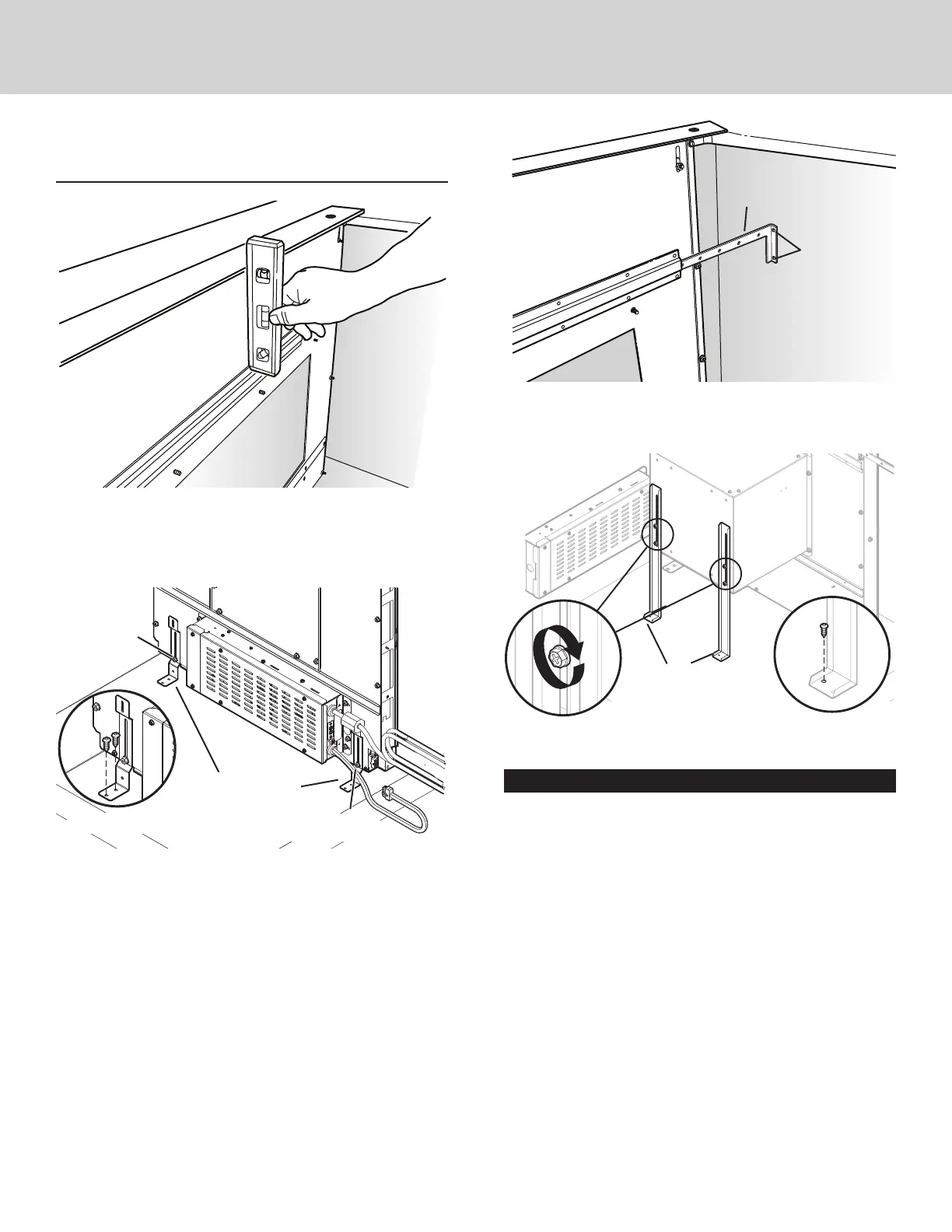

INSTALE LA CUBIERTA
EN EL GABINETE
1. Quite la estufa.
2. Fije la cubierta en el gabinete o la abertura de la super cie tan
atrás como sea posible y asegúrese de que esté nivelada.
5. A oje los cuatro (4) TORNILLOS que  jan las PATAS DE
APOYO DEL VENTILADOR al VENTILADOR FLEXIBLE.
Extienda las patas de apoyo y fíjelas a la parte inferior del
gabinete con un TORNILLO a través de cada soporte.
Instalaciones que usan el VENTILADOR FLEXIBLE solamente:
3. Extienda las PATAS DE APOYO y fíjelas a la parte inferior del
gabinete con
(2) TORNILLOS a través de cada pata. Apriete
los TUERCAS HEXAGONALES.
TUERCA
HEXAGONAL
1
PATAS DE
APOYO
(2) TORNILLOS
TUERCA
HEXAGONAL
4. Extienda los SOPORTES DE APOYO SUPERIORES y fíjelos
a los lados del gabinete con dos (2) TORNILLOS en cada
soporte.
1
(4)
TORNILLOS
TORNILLOS
(2) TORNILLOS
VENTILADOR
FLEXIBLE
SOPORTE
DE APOYO
SUPERIOR
