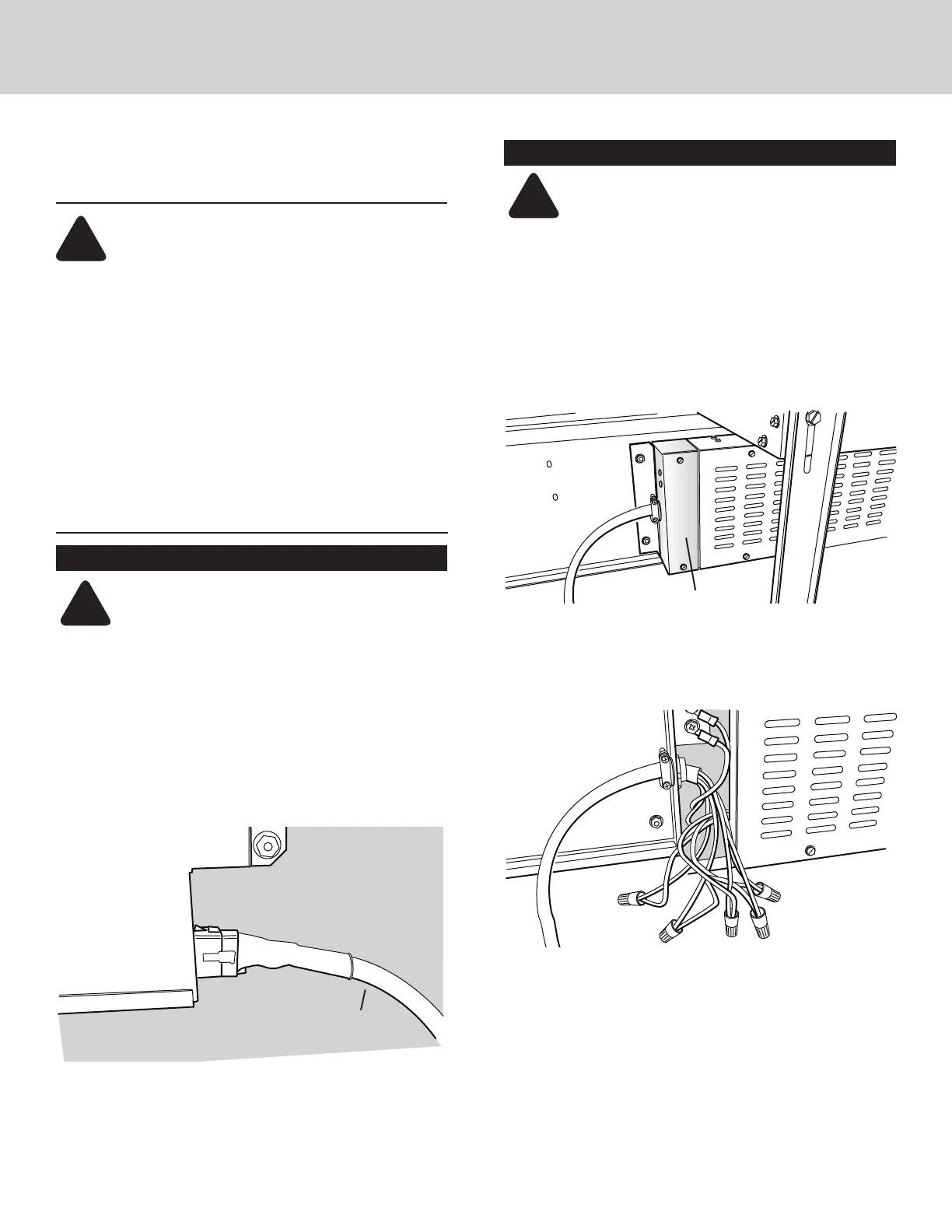

INSTALE EL CABLEADO
ELÉCTRICO
1. Monte una caja de cableado estándar con un receptáculo
para tres patas al alcance del cable de alimentación del tiro
descendente.
2. Tienda el cable eléctrico apropiado y conéctelo en el
receptáculo.
3. Conecte los cables del ventilador a los cables de la caja de
cableado. Conecte negro con negro, blanco con blanco,
azul con azul, naranja con naranja, gris con rojo y verde con
tornillo de tierra.
4. Vuelva a colocar la cubierta de la caja de cableado.
!
PRECAUCIÓN: Una o más personas cali cadas deben
realizar el trabajo de cableado eléctrico, de acuerdo
con todos los códigos y las normas correspondientes.
1. Monte una caja de cableado estándar con un receptáculo
para tres patas al alcance del cable de alimentación del tiro
descendente.
2. Tienda el cable eléctrico apropiado en el gabinete y conéctelo
en la caja eléctrica y en el receptáculo.
3. Se pueden usar los siguientes ventiladores o para exterior:
Modelos VDVE900, VDVE1200 - Exterior
120 VAC • 60 Hz • 6.0 A (máx.)
!
PRECAUCIÓN: Una o más personas cali cadas
deben realizar el trabajo de cableado eléctrico,
de acuerdo con todos los códigos y las normas
correspondientes:
Instalaciones que usan el VENTILADOR FLEXIBLE solamente:
Instalaciones con el VENTILADOR REMOTO solamente:
4. Tienda un cable eléctrico de dos hilos y conexión a tierra desde
el ventilador exterior o en línea hasta la caja de cableado de
la placa del adaptador. Quite la CUBIERTA DE LA CAJA DE
CABLEADO.
5. Conecte los cables del ventilador al cable de alimentación
desde el ventilador exterior o en línea. Conecte negro con
negro, blanco con blanco y verde con tornillo de tierra.
6. Vuelva a colocar la cubierta de la caja de cableado.
7. Conecte el CABLE DEL PANEL ELÉCTRICO en el
RECEPTÁCULO del lado inferior/derecho de la cubierta del
tiro descendente.
8. Conecte el cable eléctrico del tiro descendente en el
tomacorriente. Asegúrese de que el cable eléctrico esté
tendido lejos del calor generado por la estufa.
INSTALE EL SISTEMA
DECONDUCTOS
1. Haga el ori cio en el gabinete, así como los ori cios en la
pared o el piso según sea necesario.
2. Monte la tapa de techo o de pared y trabaje hacia atrás,
hacia el gabinete, conectando todo el sistema de conductos,
codos y transiciones como se planeó previamente. Encinte
todas las conexiones de los conductos para  jarlas y hacerlas
herméticas al aire.
3. Conecte el sistema de conductos (y las transiciones, si se
requieren) al tiro descendente.
!
PRECAUCIÓN: Antes de hacer la abertura en el
gabinete para el sistema de conductos, revise que
no haya interferencia con vigas del piso, montantes
de la pared, cableado eléctrico ni tubería.
CUBIERTA DE LA CAJA
DE CABLEADO
6. Conecte el cable eléctrico del tiro descendente en el
tomacorriente. Asegúrese de que el cable eléctrico esté
tendido lejos del calor generado por la estufa.
5. Conecte el CABLE DEL PANEL ELÉCTRICO en el
RECEPTÁCULO del lado inferior/derecho de la cubierta
del tiro descendente.
RECEPTÁCULO
CABLE DEL PANEL
ELÉCTRICO
PARTE INFERIOR
DELGABINETE
