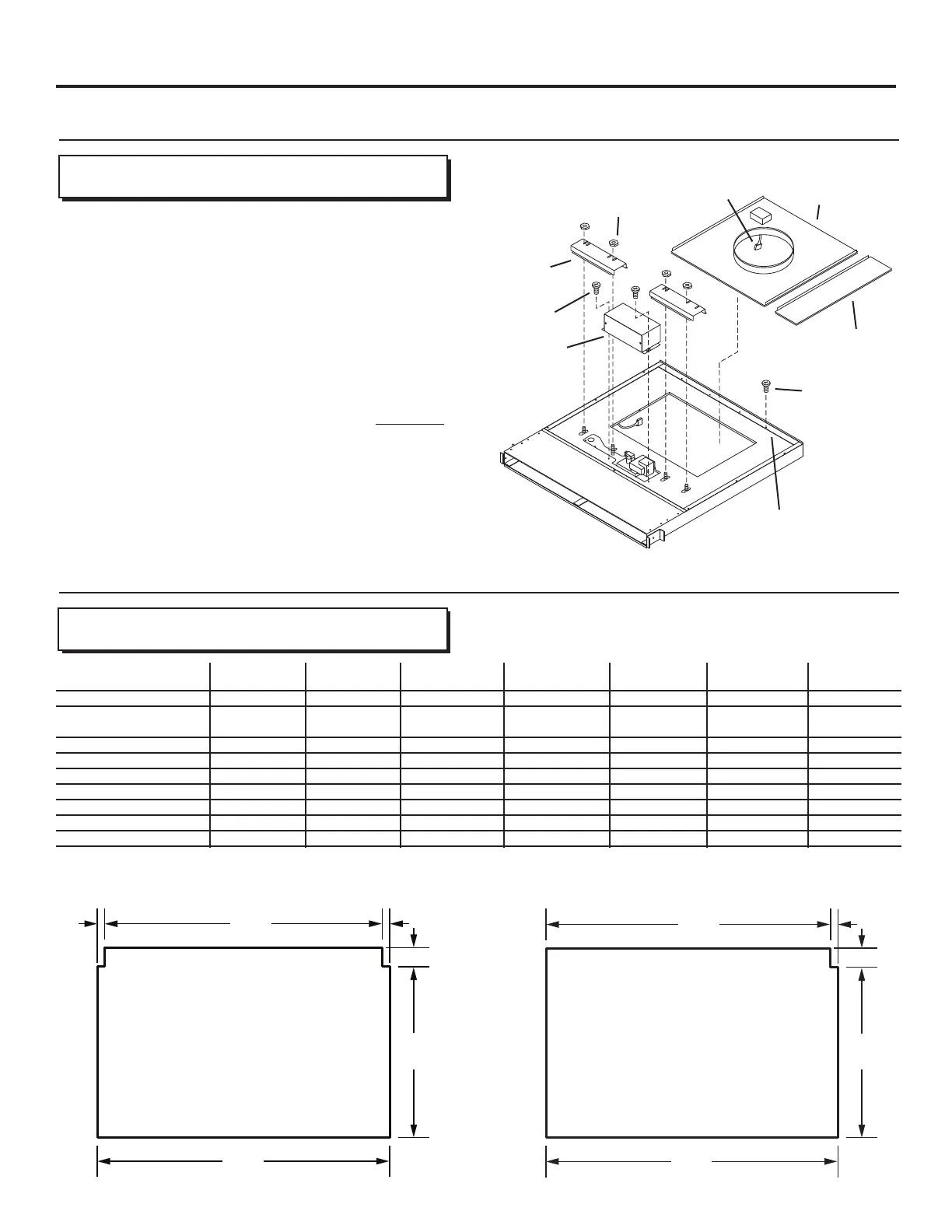

PRÉPARATION DE LA HOTTE
Installation du ventilateur extérieur
La hotte est livrée sans ventilateur. Procurez-vous le ventilateur
extérieur modèle VEDV900 ou VEDV1200 et installez la plaque
d’évacuation de 25,4 cm (10 po) dans la hotte comme suit :
1. Placez la hotte sur le dos sur une table ou une surface de travail
droite.
2. Enlevez les 4 écrous et les 2 profilés.
3. Enlevez les 2 vis et le couvercle du moteur.
4. Placez soigneusement la plaque d’évacuation de 25,4 cm (10
po) sous la bride inférieure de la hotte.
5. Branchez la prise du moteur.
6. Replacez le couvercle du moteur et les 2 vis à métal.
7. Replacez les 2 profilés et engagez les 4 écrous, sans serrer.
8. Glissez le ventilateur à gauche ou à droite à la position sou-
haitée. Utilisez la plaque-couvercle (fournie) pour fermer
toute ouverture inutile.
9. Serrez les 4 écrous four fixer le dessus du ventilateur. Utilisez
les vis supplémentaires (fournies) Utilisez les vis supplé-
mentaires (fournies) dans la bride inférieure pour fixer le bas
de la plaque d’évacuation.
VIS
PLAQUE-COUVERCLE
PROFILÉS
ÉCROUS
PRISE DU
MOTEUR
COUVERCLE
DU MOTEUR
VIS
SUPPLÉMENT-
AIRES
BRIDE INFÉRIEURE
DÉCOUPAGE DU COMPTOIR
Tous les modèles
* Requiert une moulure d’îlot. La moulure arrière du comptoir (fournie avec la moulure d’îlot) sert dans ce type d’installation.
1. Mesurez et découpez l’ouverture du comptoir selon la largeur
de la surface de cuisson et de la hotte.
Ventilateurs encastrés
PLAQUE D’ÉVACUA-
TION RONDE DE
25,4 cm (10 po)
Surface de cuisson 76,2 cm (30 po) 91,4 cm (36 po) 76,2 cm (30 po) 91,4 cm (36 po) 121,1 cm (48 po)
largeur et modèle VECU VECU VGSU102 VGSU162 VGRT
* VGRT * VGRT *
Pour usage avec ventilateurs VIPR102SS VIPR162SS VIPR102SS VIPR162SS VIPR102RSS VIPR162RSS VIPR182RSS
encastrés modèles VIPR102RSS VIPR162RSS VIPR102RSS VIPR162RSS
Dimensions de l'ourverture A 73 cm (28¾po) 88,3 cm (34¾po) 71,3 cm (28
1
/16po) 87 cm (34
1
/4 po) 76,2 cm (30 po) 91,4 cm (36 po) 121,1 cm (48 po)
B 51,4 cm (20¼po) 51,4 cm (20¼po) 47,6 cm (18
3
/4 po) 47,6 cm (18
3
/4 po) 61 cm (24po) 61 cm (24po) 61 cm (24po)
C 68,6 cm (27po) 83,8 cm (33po) 68,6 cm (27po) 83,8 cm (33 po) 68,6 cm (27po) 83,8 cm (33po) 114,3 cm (45po)
D 5,7 cm (2¼ po) 5,7 cm (2¼ po) 7,6 cm (3 po) 7,6 cm (3 po) 7 cm (2¾ po) 7 cm (2¾ po) 7 cm (2¾ po)
E 2,2 cm (
7
/8 po) 2,2 cm (
7
/8 po) --- --- 3,8 cm (1½ po) 3,8 cm (1½ po) 3,8 cm (1½ po)
F 2,2 cm (
7
/8 po) 2,2 cm (
7
/8 po) 2,7 cm (1
1
/16 po) 3,2 cm (1
1
/4 po) 3,8 cm (1½ po) 3,8 cm (1½ po) 3,8 cm (1½ po)
A
C
B
D
F
E
Surface de cuissons
VGSU102 et VGSU162
SEULEMENT.
