7.1 Allgemein
● Gerät für alle beschriebenen Arbeiten
auf einen waagrechten, ebenen und
festen Untergrund stellen.
7.2 Lenker montieren
Lenkerhülsen aufstecken:
● Lenkerhülsen (I) auf Lenker (1)
aufstecken. Vierkantloch auf der
Lenkerinnenseite positionieren,
Bohrungen im Lenker und Vierkantloch
in der Lenkerhülse müssen
übereinstimmen.

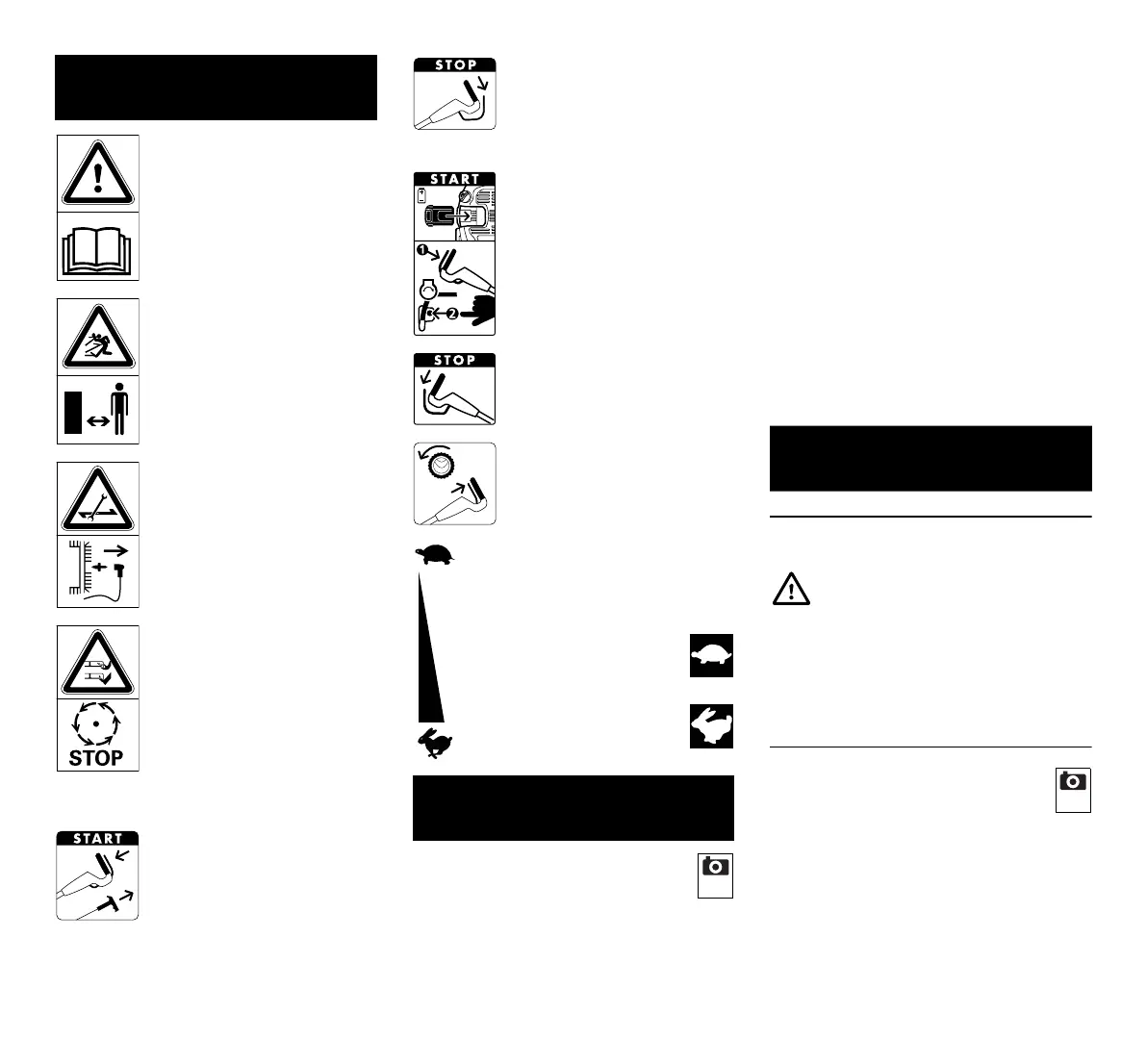

5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbe-
reich fernhalten.
Verletzungsgefahr!
Vor Arbeiten am Schneid-
werkzeug, vor Wartungs-
und Reinigungsarbeiten
Zündkerzenstecker
abziehen.
Verletzungsgefahr!
Hände und Füße von den
Messern fernhalten!
Schneideinrichtung läuft
nach dem Ausschalten
wenige Sekunden nach
(Bremse des
Verbrennungsmotors/Mes-
serbremse).
MB 545, MB 545 T,
MB545V, MB545VM,
MB 545 VR:
Verbrennungsmotor starten
MB 545, MB 545 T,
MB 545 V, MB 545 VM,
MB 545 VR:
Verbrennungsmotor
abstellen
MB 545 VE:
Akku einsetzen, Verbren-
nungsmotor starten
MB 545 VE:
Verbrennungsmotor
abstellen
MB 545 T, MB 545 V,
MB 545 VE, MB 545 VM,
MB 545 VR:
Fahrantrieb einschalten
MB 545 V, MB 545 VE,
MB 545 VM, MB 545 VR:
Fahrgeschwindigkeit
einstellen
Langsam – Hebel
Vario-Antrieb nach
vorne drücken
Schnell – Hebel
Vario-Antrieb nach
hinten ziehen
6. Lieferumfang
Pos. Bezeichnung Stk.
A Grundgerät 1
B Grasfangkorbunterteil 1
2
C Grasfangkorboberteil 1
D Bolzen 2
E Kabelführung
(MB 545, MB 545 T
2
1)
F Kabelknickschutz
(MB 545, MB 545 T
2
1)
G Flachrundschraube 2
H Drehgriff 2
I Lenkerhülse 2
J Akku (MB 545 VE) 1
K Ladegerät (MB 545 VE) 1
– Gebrauchsanleitung 1
– Gebrauchsanleitung
Verbrennungsmotor
1
7. Gerät betriebsbereit
machen
Verletzungsgefahr
Beachten Sie die
Sicherheitshinweise im Kapitel "Zu
Ihrer Sicherheit". (Ö 4.)
Pos. Bezeichnung Stk.
