0478 111 9931 D - IT
140
MB 650 V, MB 650 VE, MB 650 VS,
MB 655 V, MB 655 VS, MB 655 YS:
8.1 Informazioni generali
Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
8.2 Montaggio del manubrio
1 Inserire il manicotto (E)
nell'alesaggio sul manubrio (1).
2 Inserire le due rondelle (G) con la
convessità rivolta verso l'interno sul
manicotto.
3 Afferrare il manicotto (E) e le
rondelle (G) e inserirli dal basso con il
manubrio (1) nella console
manubrio (2).
4 Aprire il manubrio (1) verso l'alto fino
a quando gli alesaggi della console
manubrio e il manicotto (E) sono a filo.
5 Posizionare il dado (H) e
mantenerlo in posizione nella
scanalatura della console manubrio.
6 Inserire la vite (F) dall'esterno verso
l'interno attraverso gli alesaggi sulla
console manubrio (2) e inserire il
manicotto. Serrare (F) la vite.
Coppia di serraggio: 18 - 22 Nm
Chiudere il manubrio in posizione di
trasporto. (Ö 9.3)
Fissaggio dei cavi di comando:
Inserire tutti i cavi di comando (3) nella
guida della console manubrio (4).
Flettere leggermente i cavi di comando
(non piegarli) e inserirli come indicato
in figura nella guida (4).
MB 650 VS, MB 655 RS, MB 655 VS,
MB 655 YS:
Posizionare per primo il cavo di
comando BBC ( = 7 mm) nella
guida (4).
Inserire tutti i cavi di comando (3) nella
guida cavo (5).
Aprire il manubrio in posizione di lavoro.
(Ö 9.3)
MB 655 YS:
Registrare il cavo di comando trazione.
(Ö 14.11)

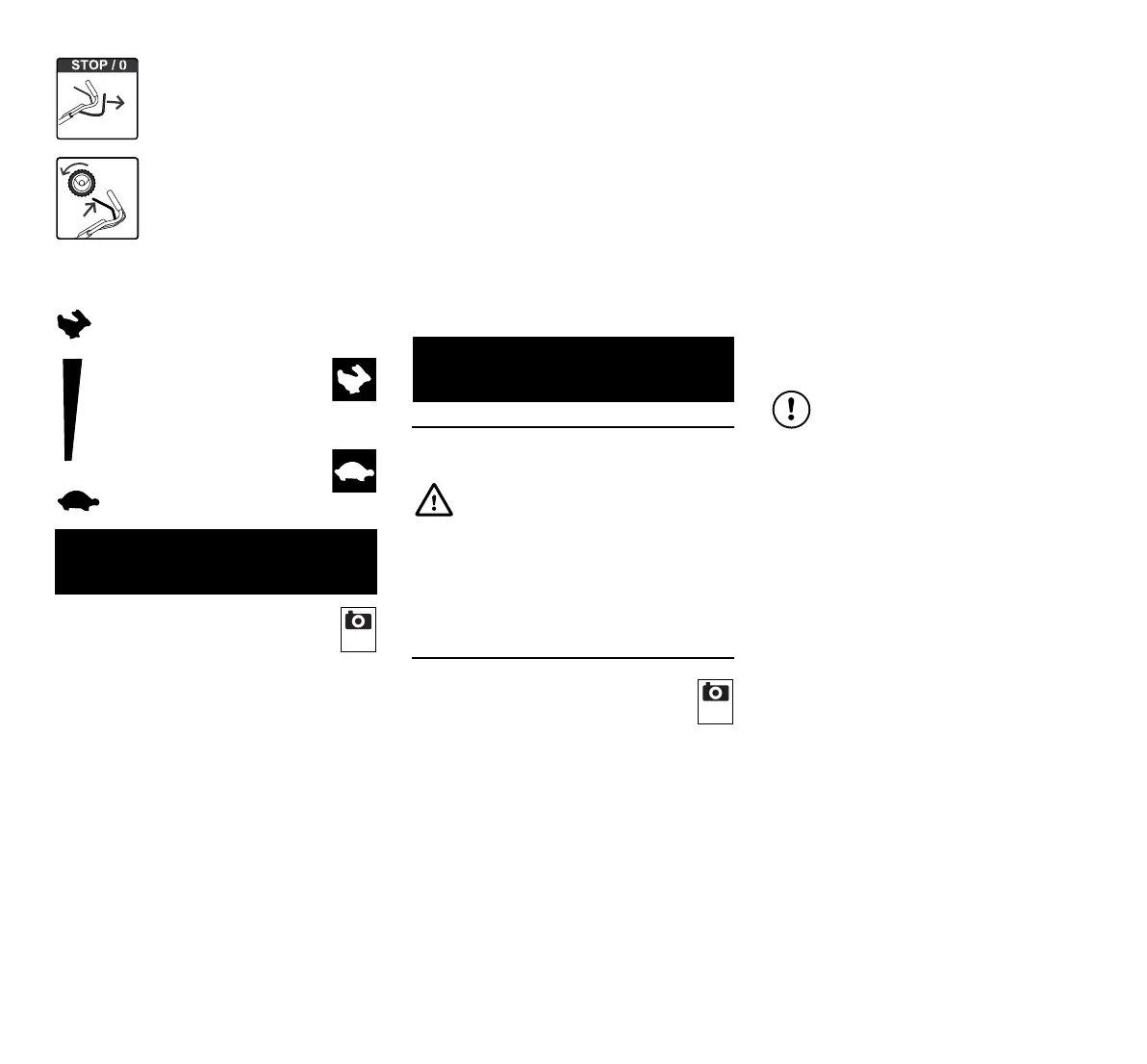

Spegnimento del motore a
combustione
Inserimento della trazione
Regolazione della velocità di
marcia
Velocemente
Spingere la leva
velocità di marcia in
avanti
Lentamente – Tirare
la leva velocità di
marcia all'indietro
7. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio 1
B Parte inferiore cesto di rac-
colta erba 1
C Parte superiore cesto di
raccolta erba 1
D Perno 2
E Manicotto 1
F Vite 1
G Rondella 2
H Dado 1
2
I Inserto mulching – montato
nel canale di scarico
(MB 650 T, MB 650 V, MB
650 VE, MB 650 VS,
MB 655 V, MB 655 VS,
MB 655 YS) 1
J Accumulatore (MB 650 VE) 1
K Caricabatteria (MB 650 VE) 1
Istruzioni per l'uso 1
Istruzioni per l'uso
Motore a combustione 1
8. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza". (Ö 5.)
Pos. Descrizione Pz.
3
Fare attenzione a non
danneggiare l'apparecchio.
Non piegare mai i cavi di comando
e non danneggiare le relative
guaine.
