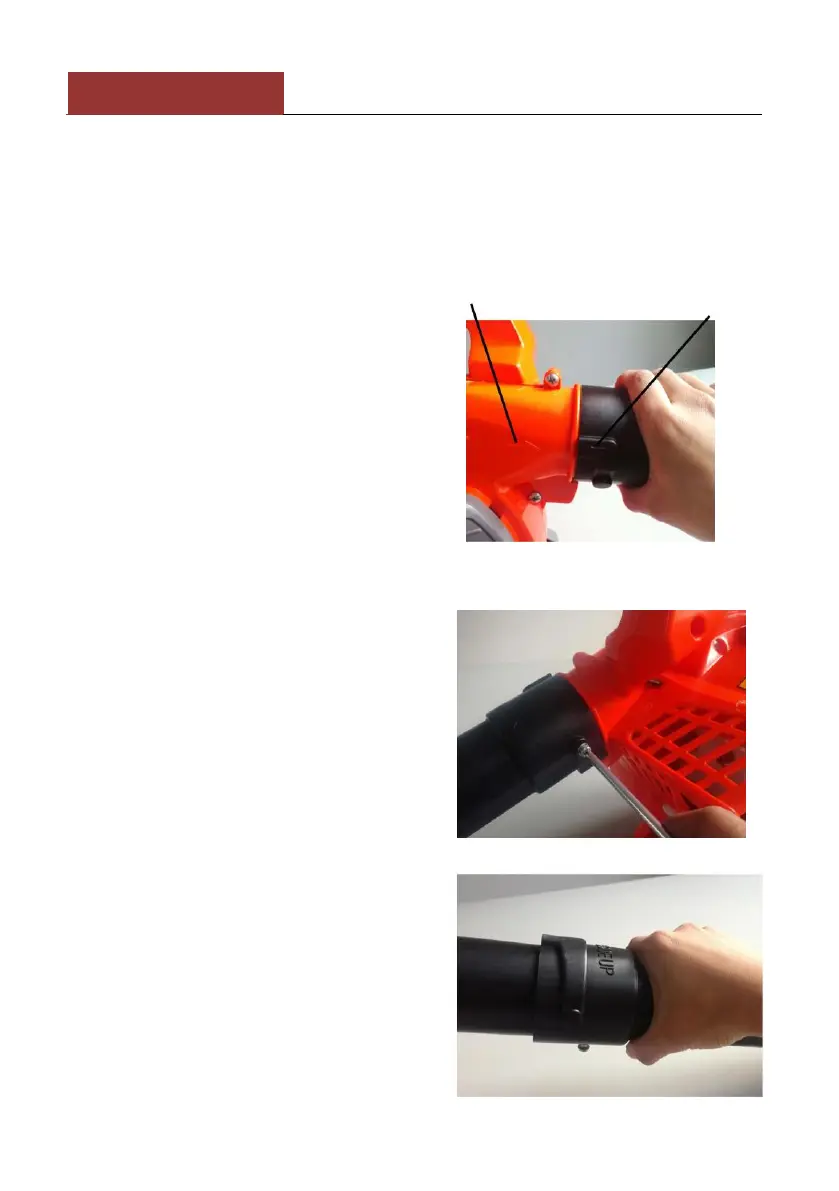

SKLAPANJE DUVAČA
1. Sa zatvorenim oduškom za vazduh gurnite pravu mlaznu cev preko otvora za
pražnjenje i zabravljujućeg pina, strelica na pravoj mlaznoj cevi treba da bude u
istoj liniji sa spiralnim kućištem. Okrenite cev u smeru kazaljke na satu - da bi
zabravili. Zatim dotegnite vijak - da bi obezbedili (slika 3).
2. Dotegnite vijak na svom mestu - da bi
obezbedili (slika 4).
3. Gurnite mlaznu cev duvača preko prave
mlazne cevi i zabravljujućeg pina. Okrenite
cev u smeru kazaljke na satu - da bi
zabravili. Strana mlazne cevi duvača koja
nosi oznaku “THIS SIDE UP” (“OVA STRANA
GORE”), mora biti usmerena na gore. Zatim
dotegnite vijak na mestu da bi obezbedili
(slika 5).
