Villager VBV 230 E - Page 86

7
Villager
VBV 230 E (DE)
Pfeil am spiralen
Gehäuse
Pfeil am Blasrohr
des Bläsers
Bild 3
Bild 4
Bild 5

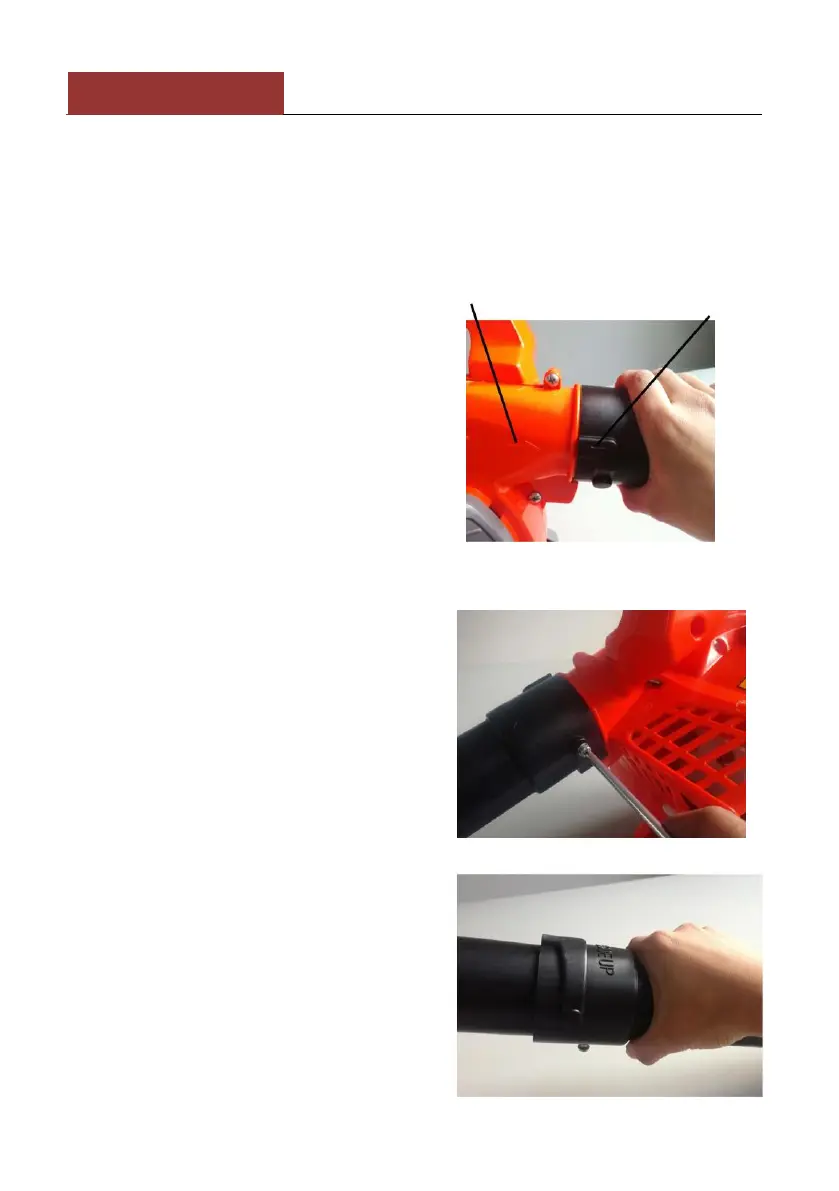

MONTAGE DES BLÄSERS
1. Mit geschlossenem Zugloch führen Sie das Saugrohr über die Austrittsöffnung
und Verriegelung so ein, dass der Pfeil am geraden Saugrohr in derselben Linie mit
dem spiralen Gehäuse steht. Drehen Sie das Rohr im Uhrzeigersinn, um es zu
verriegeln. Drehen Sie dann die Schraube fest (Bild 3).
2. Drehen Sie dann die Schraube fest (Bild
4).
3. Drücken Sie das Blasrohr des Bläsers
über das Blasrohr und die Verriegelung.
Drehen Sie das Rohr im Uhrzeigersinn, um
es zu verriegeln. Die Seite mit der
Bezeichnung „THIS SIDE UP“ („DIESE SEITE
NACH OBEN“) muss nach oben zeigen.
Drehen Sie dann die Schraube fest (Bild 5).
