Vimar ELVOX 41018

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400688E0 00 2008

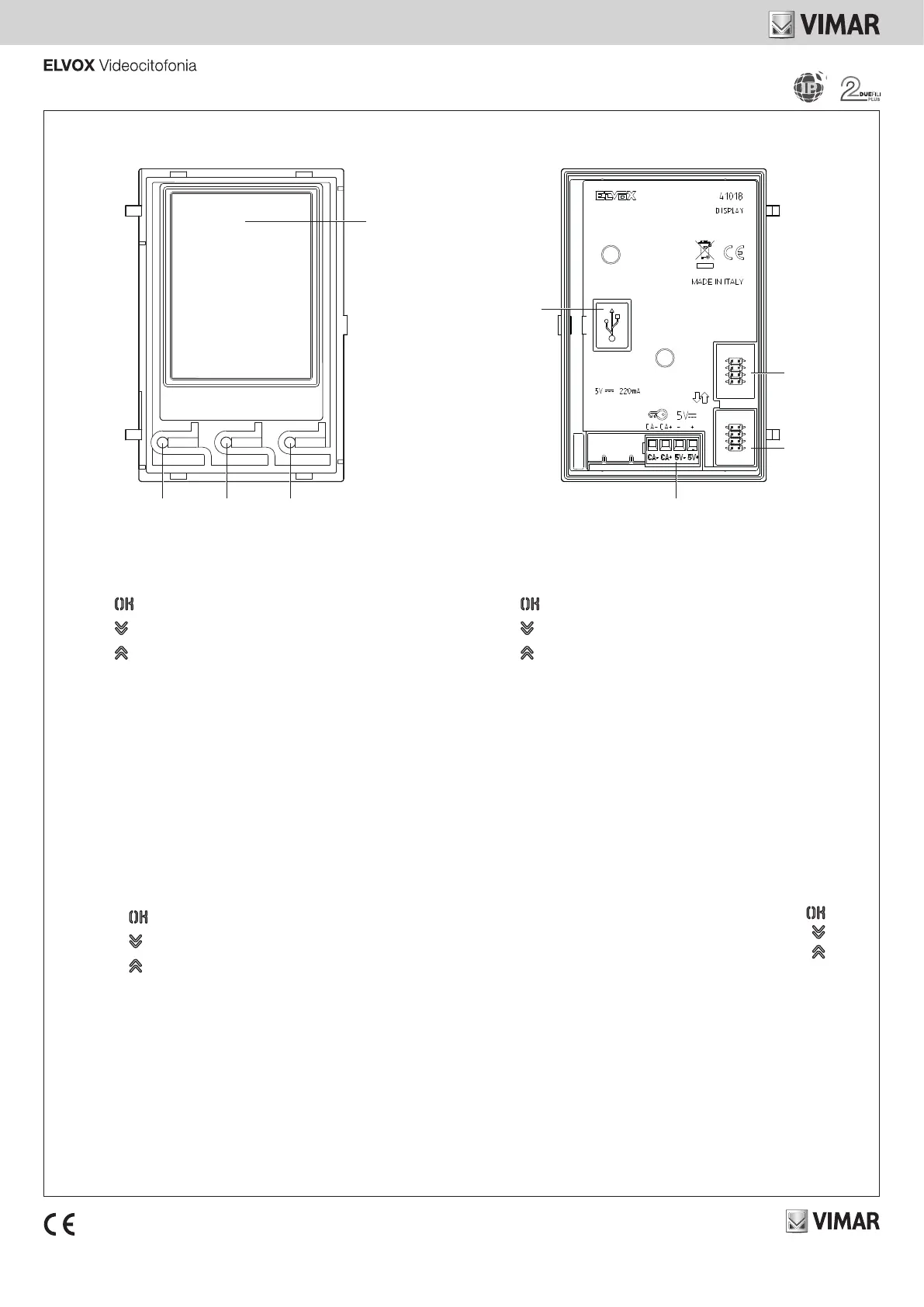

41018
1
234
6
5
7
8
1 - Pantalla 3,5"
2 - Botón
3 - Botón (ABAJO)
4 - Botón (ARRIBA)
5 - Conector Mini-USB para conexión a un PC.
6 - Conector para la conexión al módulo electrónico anterior
7 - Conector para la conexión al módulo electrónico siguiente
8 - Caja de conexiones extraíble
• CA - / CA + = Entrada programable mediante software de configuración (por
ejemplo, comando de apertura de cerradura, sensor para señalización de
puerta abierta, mando de función disponible en la instalación). Nota: conecte a
un contacto libre de tensión aislado de tipo SELV
• 5V - / 5 V + = Alimentación adicional externa, 5 Vcc.
Atención: respete la polaridad en la conexión.
Nota: la distancia máxima de las conexiones a los bornes es de 10 m.
1 - Display 3,5”
2 - Botão
3 - Botão (DOWN)
4 - Botão (UP)
5 - Conetor Mini USB para a ligação a um PC.
6 - Conector para a ligação ao módulo eletrónico anterior
7 - Conector para a ligação ao módulo eletrónico seguinte
8 - Placa de terminais de ligação extraível
• CA - / CA + = Entrada programável através do software de configuração (por
ex., comando de abertura do trinco, sensor para sinalização de porta aberta,
comando de atuação disponível no sistema). Nota: ligue a um contacto sem
voltagem isolado do tipo SELV
• 5V - / 5 V + = Alimentação suplementar externa, 5Vdc.
Atenção: é necessário respeitar a polaridade na ligação.
Nota: a distância máxima das ligações aos terminais é de 10m.
1 - Οθόνη 3,5”
2 - Μπουτόν
3 - Μπουτόν (ΚΑΤΩ)
4 - Μπουτόν (ΠΑΝΩ)
5 - Συνδετήρας Mini USB για σύνδεση σε Η/Υ.
6 - Συνδετήρας για τη σύνδεση στην προηγούμενη ηλεκτρονική μονάδα
7 - Συνδετήρας για τη σύνδεση στην επόμενη ηλεκτρονική μονάδα
8 - Αφαιρούμενη κλέμα σύνδεσης
• CA - / CA + = Προγραμματιζόμενη είσοδος μέσω λογισμικού διαμόρφωσης
(για παράδειγμα, έλεγχος ανοίγματος κλειδαριάς, αισθητήρας για επισήμανση
ανοικτής πόρτας, έλεγχος διαθέσιμων λειτουργιών στην εγκατάσταση).
Σημείωση: συνδέστε σε καθαρή, απομονωμένη επαφή τύπου SELV
• 5V - / 5 V + = Συμπληρωματική εξωτερική τροφοδοσία, 5Vdc.
Προσοχή: κατά τη σύνδεση πρέπει να τηρείτε την πολικότητα.
Σημείωση: η μέγιστη απόσταση των συνδέσεων στις επαφές κλέμας είναι 10m.
1 -  3,5 
2 - 
3 - (DOWN) 
4 - (UP) 
5 - .    Mini USB 
6 -       
7 -       
8 -    
•        )       = + CA - / CA
SELV         : .(    
•.   5    = +  5 / -  5
.      :
. 10          :
