7549/M

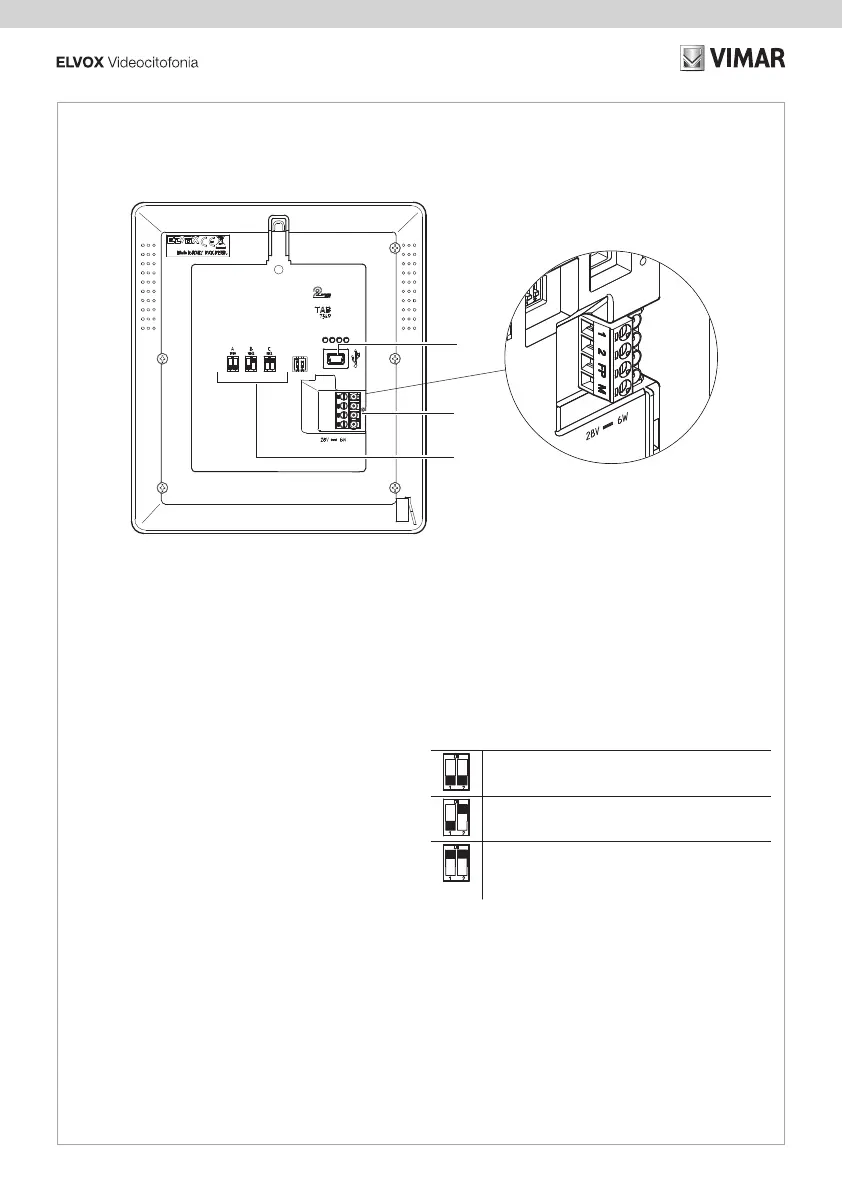

• Vista retro
• Rear view
• Face arrière
• Rückansicht
• Vista posterior
• Vista traseira
• Πίσω πλευρά
•
2
1
3
1 -
Connettore USB per programmazione da software
2 -
Morsettiera di collegamento
1, 2 = Linea digitale BUS
FP * = Chiamata Fuori Porta locale (riferimento al
morsetto M)
Tramite congurazione eseguita da SaveProg, può essere
utilizzato come ingresso per la funzione "Allerta". Vedere il
relativo paragrafo nel manuale di installazione e utilizzo.
Nota: la coppia di morsetti FP/M può anche essere usata,
quando non è attivo l'uso come "Allerta", per simulare nei
confronti degli eventuali suoi posti interni secondari, una
chiamata da Art. 6120 diretta al capogruppo.
M * = Massa
3 -
Dip Switch di congurazione "Terminazione Bus"
Nota: * la distanza massima dei collegamenti ai morsetti è di
10 m.
TABELLA SWITCH
A = Il cavo del BUS entra nei morsetti 1, 2 e prosegue
ad un altro posto interno
B = Il cavo BUS con impedenza caratteristica di 100
Ohm (cavo Elvox 732I o 732H) entra nei morsetti 1, 2
ed il montante si ferma nel posto interno
C = Il cavo BUS con impedenza caratteristica di 50
Ohm (cavo Cat.5 o Cat.6 con i doppini accoppiati)
entra nei morsetti 1, 2 ed il montante si ferma nel
posto interno
