14
7549/M

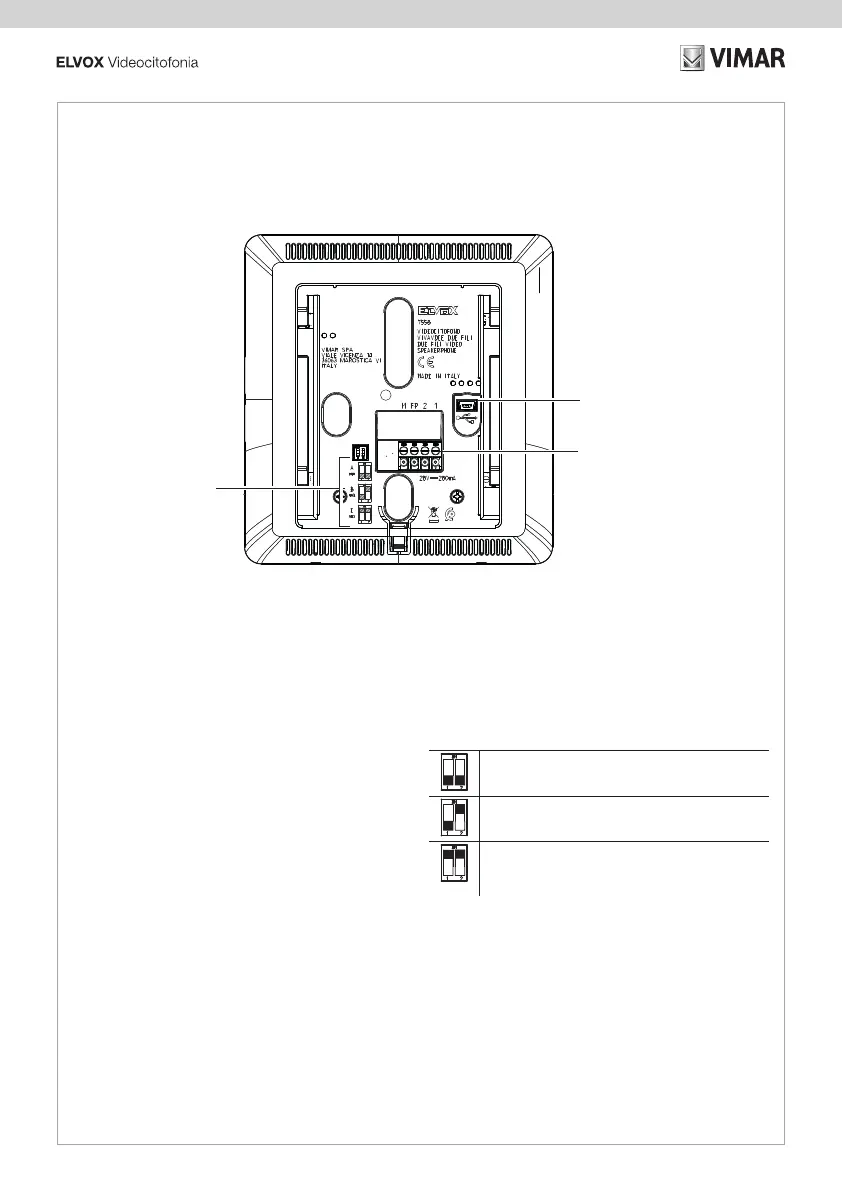

• Vista retro
• Rear view
• Face arrière
• Rückansicht
• Vista posterior
• Vista traseira
• Πίσω πλευρά
•
1
2
3
1 - Conector USB para la programación con el software
SaveProg
2 - Caja de bornes de conexión
1, 2 = Línea digital BUS
FP * = Llamada fuera de la puerta local (referencia al
borne M).
Mediante la conguración realizada con SaveProg, se
puede utilizar como entrada para la función "Alerta".
Consulte el apartado correspondiente del manual de
montaje y uso.
Nota: cuando la función "Alerta" no está activada, el par
de bornes FP/M también se puede usar para simular una
llamada desde el art. 6120 al aparato interno principal con
respecto a posibles aparatos internos secundarios.
M * = Masa
3 - Conmutador DIP de conguración (Terminación Bus)
Nota: * la distancia máxima de las conexiones a los bornes es
de 10 m.
TABLA DE LOS CONMUTADORES DIP
A = El cable BUS entra en los bornes 1 y 2 y continúa hacia
otro aparato interno
B = El cable BUS con impedancia característica de 100
ohmios (cable Elvox 732I o 732H) entra en los bornes 1 y 2
y el montante termina en el aparato interno
C = El cable BUS con impedancia característica de 50
ohmios (cable de cat. 5 o cat. 6 con los cables de pares
acoplados) entra en los bornes 1 y 2 y el montante
termina en el aparato interno
