13
7200
STABILISATION DU SIGNAL VIDÉO
Derrière les moniteurs Art. 7211 il y a des
connecteurs (A-B-C) et des pontages pour
la stabilisation du signal vidéo.
Ce pontage doit être employé dans les in-
stallations avec plusieurs appareils (postes
d’appartement et moniteurs) et raccordés
en série (Fig. 6).
Dans la configuration en série déplacer le
pontage (seulement dans le dernier ap-
pareil) sur la position “B” et maintenir les
pontages des autres postes d’appartement
ou moniteurs sur la position initiale ou “A“
(Fig. 6).
Pour les autres configurations de raccor-
dement voir la « TABLE TERMINATION
POUR INSTALLATIONS DE DEUX FILS
ELVOX » indiquée dans la section schémas
de raccordement.
B
A
A
A
Fig. 7
Fig. 6
Connecteurs A-B-C
pour la stabilisation du signal vidéo
Fig. 2A
Fig. 2B
Fig. 4
Part. A
1,45 m
Fig. 6
Fig. 5

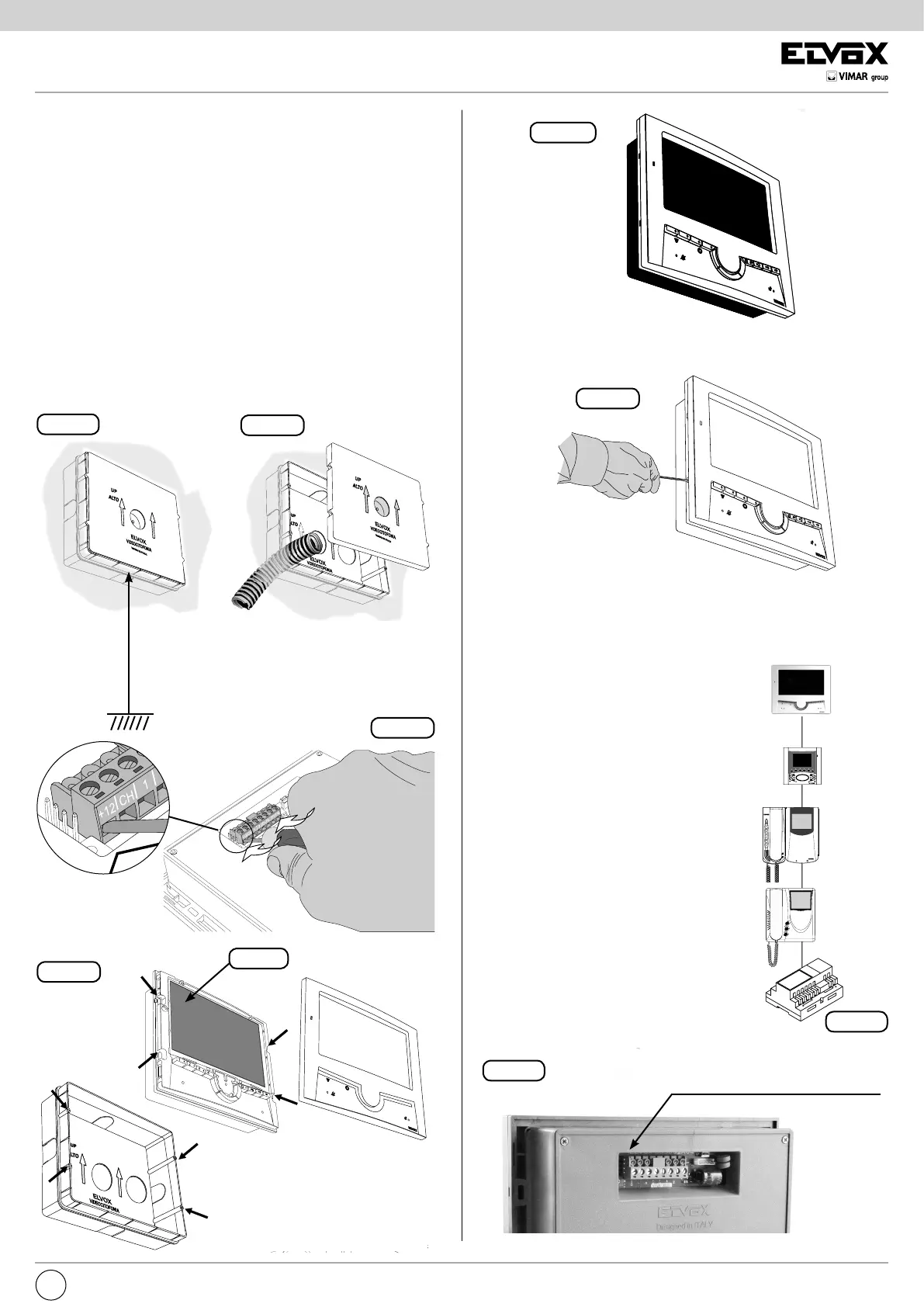

INSTALLATION ART. 7211 - Montage à encastrer
Le moniteur est équipé d’une façade séparée qui ne doit être appliquée qu’à
la fin de l’installation.
- Installer le moniteur loin des sources lumineuses et de chaleur.
- Encastrer la boîte Art. 7249 dans le mur à une hauteur de 1,45 m environ
du sol au bord inférieur (Fig. 2A, 2B).
Attention : Durant l’installation de la boîte d’encastrement Art. 7249, in-
sérer le couvercle cache-trou fourni pour éviter les éventuelles déformat-
ions de ladite boîte.
- Extraire le bornier au fond du moniteur, en utilisant un tournevis approprié
et en faisant levier sur les deux bornes aux extrémités et non sur la carte
électronique (Fig. 3).
- Effectuer le câblage selon les schémas de raccordement.
- Reconnecter le bornier câblé au moniteur en le pressant bien jusqu’au
fond.
- Fixer le moniteur à la boîte au moyen des 4 vis fournies (Fig. 4).
- Enlever la pellicule de protection du display (Fig. 4 - Pièce A)
- Appliquer la façade.
Remarque : Pour ôter ou remplacer la façade en cas de besoin, utiliser
un tournevis approprié comme illustré sur la fig. 6.
Fig. 3
FR
