Vimar ELVOX Due Fili User Manual

18
7200
B
A
A
A
Abb. 7
Abb. 6
Steckverbinder A-B-C für
die Stabilisierung des Videosignals
Abb. 2A
Abb. 2B
Abb. 4
Part. A
1,45 m
Abb. 6
Abb. 5
Abb. 3

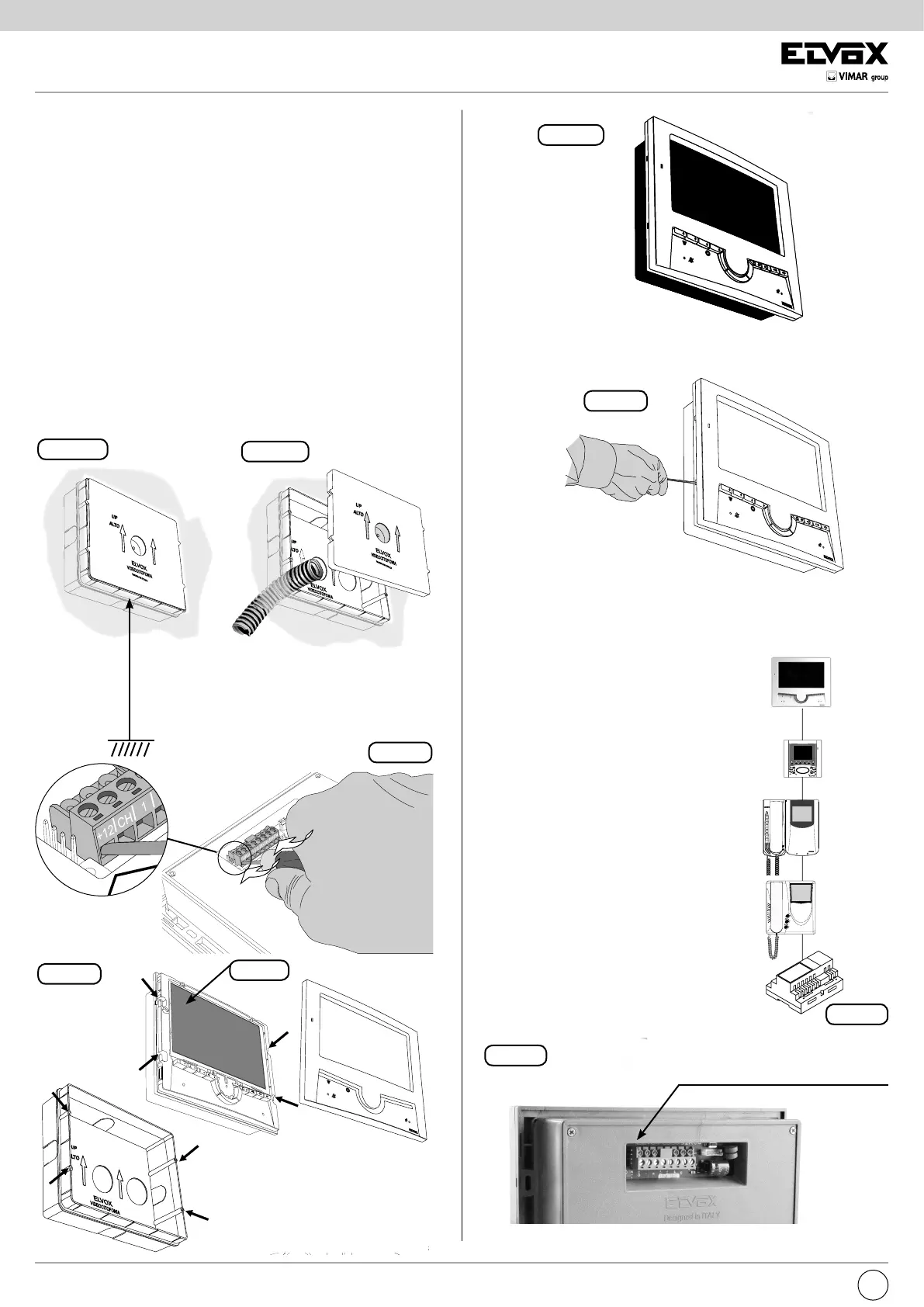

INSTALLATION ART. 7211 - Unterputzmontage
Der Monitor wird mit einer separaten Frontblende geliefert, da sie nur nach
erfolgter Installation angebracht werden kann.
- Den Monitor fern von Licht- und Wärmequellen installieren.
- Das Gehäuse Art. 7249 unter Putz auf einer Höhe von ca. 1,45 m vom
Boden bis zur unteren Kante an der Wand installieren (Abb. 2A, 2B).
Achtung: Während der Installation des Unterputzgehäuses Art. 7249,
muss der mitgelieferte Putzabdeckrahmen eingesetzt werden, um even-
tuelle Verformungen des Gehäuses zu verhindern.
- Die Klemmenleiste mithilfe eines geeigneten Schraubendrehers vom
Monitorboden abnehmen, dabei an den zwei äußersten Klemmen und
nicht an der Elektronikplatine aufhebeln (Abb. 3).
- Die Verdrahtung gemäß Anschlussplan vornehmen.
- Die verdrahtete Klemmenleiste wieder am Monitor anschließen und si-
cherstellen, dass sie ganz aufgesetzt ist.
- Den Monitor mit den 4 mitgelieferten Schrauben am Gehäuse befestigen
(Abb. 4).
- Die Schutzfolie des display abziehen (Abb. 4 - Teil A)
- Die Frontblende anbringen.
Hinweis: Falls die Frontblende entfernt oder ausgewechselt werden muss,
mit einem geeigneten Schraubendreher wie auf Abb. 6 dargestellt vor-
gehen.
STABILISIERUNG DES VIDEOSIGNALS
Auf der Hinterseite der Monitore Art.7211 gibt
es einen Verbinder (A-B-C) für den Video-Si-
gnalausgleich.
Diese Brücke muss in Anlagen mit mehreren
seriengeschalteten Geräten (Haustelefone
und Videohaustelefone) entsprechend ge-
setzt werden (Abb. 6).
In Serienkonfiguration die Brücke beim
letzten Gerät in Stellung „B“ (Abschluss 100
Ohm) umstecken und die Brücke der anderen
Haustelefone und Videohaustelefone auf „A“
(Kein Abschluss) stehen lassen (Abb. 6).
Für andere Anschlusskonfigurationen siehe
die „TABELLE FÜR DEN BUSABSCHLUSS
IN ELVOX DUE FILI-ANLAGEN“, bezogen
auf die den DUE FILI Klingeltableaus beige-
legten Schaltplänen.
DE
