3
7200
STABILIZZAZIONE SEGNALE VIDEO
Sul retro dei videocitofoni Art. 7211 sono
presenti dei connettori (A-B-C) per la stabi-
lizzazione del segnale video. Questo pon-
ticello deve essere utilizzato negli impianti
videocitofonici dove sono presenti più ap-
parecchi (citofoni e videocitofoni) collegati
in serie (fig. 6).
In configurazione serie, spostare il pon-
ticello solo dell’ultimo apparecchio nella
posizione B e mantenere i ponticelli degli
altri citofoni o videocitofoni nella posizione
iniziale ovvero A (Fig. 6).
Per altre configurazioni di collegamento
vedere: la “TABELLA TERMINAZIONE
PER IMPIANTI DUE FILI ELVOX“ riportata
nella sezione schemi di collegamento.
B
A
A
A
Fig. 7
Fig. 6
Connettori A-B-C
per la stabilizzazione del segnale video
Fig. 2A
Fig. 2B
Fig. 4
Part. A
1,45 m
Fig. 6
Fig. 5

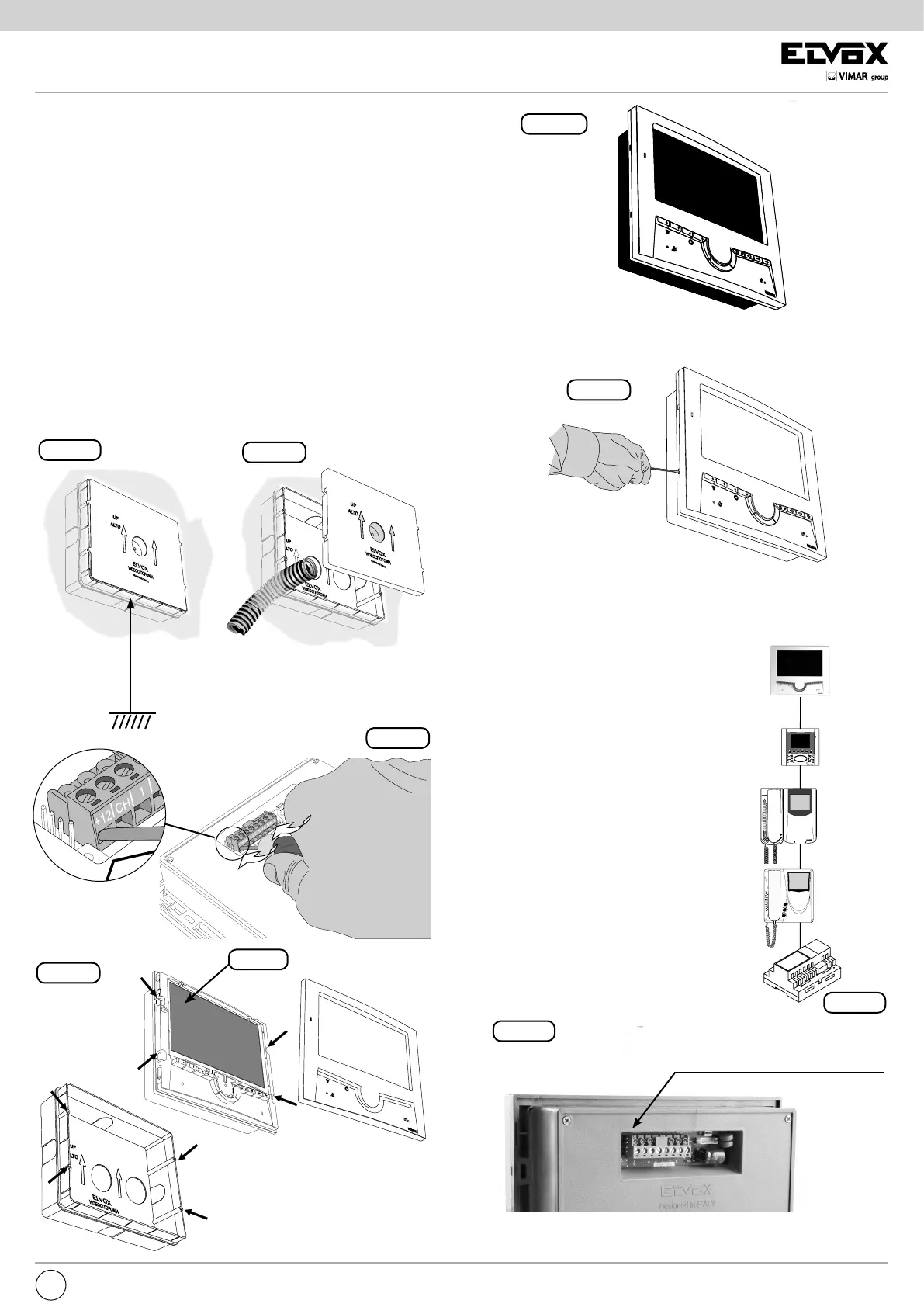

INSTALLAZIONE ART. 7211 - Montaggio da incasso parete
Il videocitofono viene fornito con cover frontale separata, in quanto deve
essere applicata solo alla fine dell’installazione.
- Installare il videocitofono lontano da fonti luminose e di calore.
- Incassare la scatola Art. 7249 al muro ad un’altezza di circa 1,45 m dal
pavimento al bordo inferiore (Fig. 2A, 2B).
Attenzione: Durante l’installazione della scatola da incasso parete Art.
7249, è necessario inserire il coperchio copriforo fornito in dotazione per
evitare eventuali deformazioni della scatola stessa.
- Estrarre la morsettiera dal fondo del videocitofono, utilizzando un caccia-
vite adeguato, facendo attenzione a far leva sui due morsetti estremi e
non sulla scheda elettronica (Fig. 3).
- Eseguire il cablaggio secondo gli schemi di collegamento.
- Ricollegare la morsettiera cablata al videocitofono assicurandosi che sia
premuta fino in fondo.
- Fissare il videocitofono alla scatola tramite le 4 viti in dotazione (Fig. 4).
- Togliere la pellicola protettiva del display (Fig. 4 - Part. A)
- Applicare la cover frontale.
Nota: Nel caso in cui fosse necessario
togliere o sostutuire la cover fron-
tale, agire con un cacciavite adeguato come illustrato in fig. 6.
Fig. 3
IT
