8
FUNZIONAMENTO ACCESSORI DI SICUREZZA
FOTOCELLULA (Com - Photo)
Con sbarra abbassata, se un ostacolo è interposto al raggio delle
fotocellule e viene comandata l’apertura, la sbarra apre (durante
l’apertura le fotocellule non interverranno).
Le fotocellule interverranno solo in fase di chiusura (con ripristino del
moto inverso dopo un secondo anche se le stesse restano impegnate).
N.B.: Si raccomanda di verificare la funzionalità delle fotocellule
almeno ogni 6 mesi.
ATTENZIONE: Se il led del ricevitore rimane acceso è possibile
che siano presenti dei disturbi sulla rete di
alimentazione.

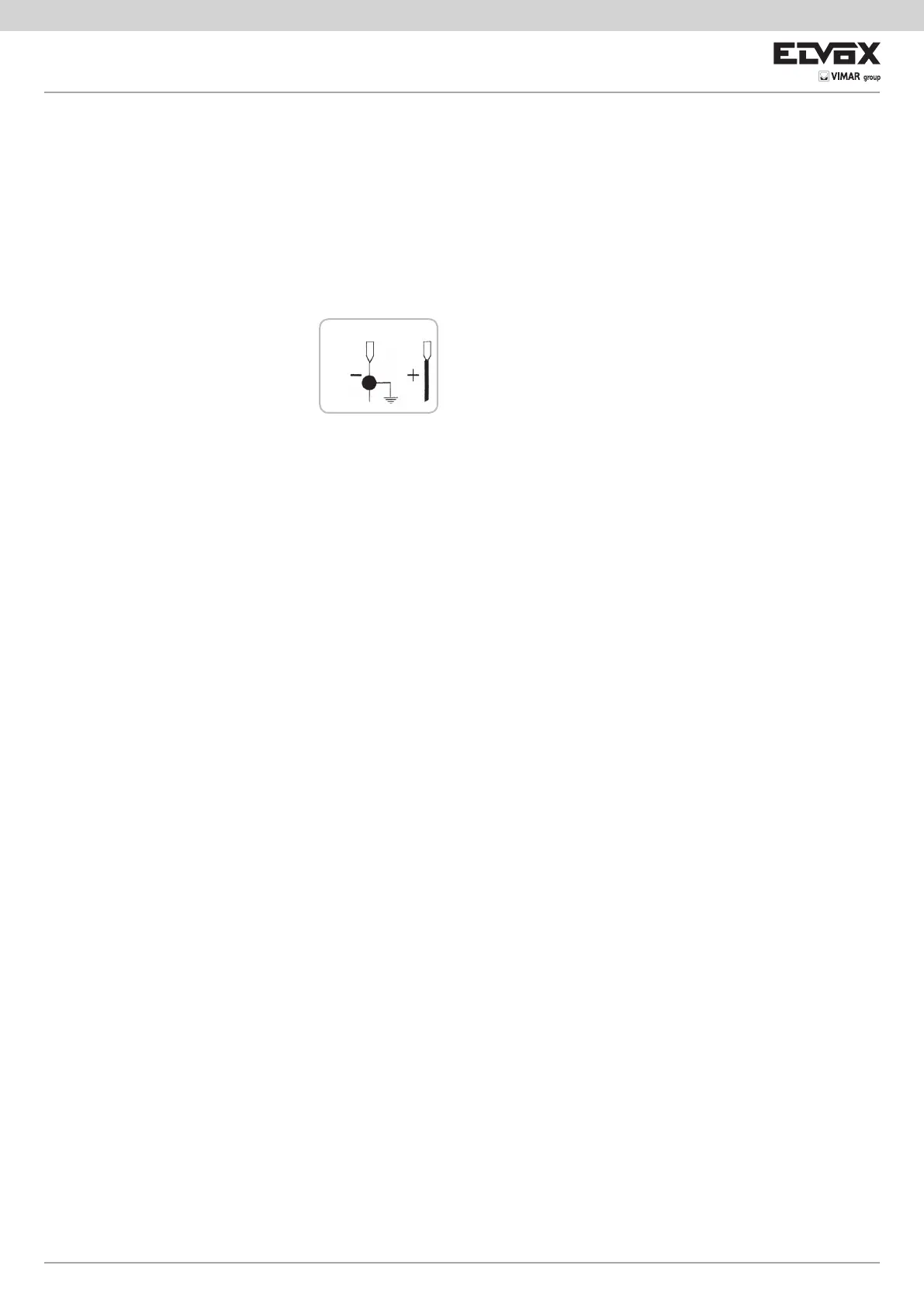

Vi consigliamo di collegare elettricamente a
terra le colonne o le colonnine di supporto
alle fotocellule al morsetto D- per proteggere
le fotocellule da fonti di disturbo.
Fate attenzione a non creare corto circuiti
quando le fasi di alimentazione sono invertite!
PULSANTE DI STOP (Com - Stop)
Durante qualunque operazione il pulsante di STOP esegue il fermo
della sbarra.
Se premuto a sbarra aperta totalmente si esclude temporaneamente la
chiusura automatica (se selezionata tramite DIP3 ON).
É quindi necessario dare un nuovo comando per farla richiudere.
Al ciclo successivo la funzione “chiusura automatica” viene riattivata (se
selezionata tramite DIP3 ON).
LAMPEGGIATORE 230 V 40 W
DIP 13 ON => Su barriere FRAGMA il lampeggiatore è già collegato.
Il lampeggiatore viene alimentato ad intermittenza, con lampeggio di
500 mS on/off in apertura e 250 mS on/off in chiusura.
In allarme da costa o autotest costa, l’uscita lampeggiatore cambia
l’intermittenza con 2 brevi lampeggi seguiti da 2 secondi di spento.
BUZZER (Opzionale) - (Com - Buzzer)
Durante l’apertura il buzzer darà un segnale sonoro intermittente che
diventa più frequente in chiusura.
In caso di intervento delle sicurezze (allarme) questo segnale sonoro
aumenta la frequenza dell’intermittenza.
Corrente fornita per il funzionamento del buzzer 200 mA a 12 Vdc.
SPIA DI SEGNALAZIONE BARRIERA APERTA (Com-Signal)
Ha il compito di segnalare gli stati della barriera aperta, parzialmente
aperta o comunque non chiusa totalmente. Solo a barriera
completamente chiusa si spegne.
N.B.: Se si eccede con le pulsantiere o con le lampade, la logica della
centralina ne risulterà compromessa con possibile blocco delle
operazioni.
CARATTERISTICHE TECNICHE
- Range di temperatura -10 ÷ + 55 °C
- Umidità < 95% senza
condensazione
- Tensione di alimentazione 230 o 120 V~ ±10 %
- Frequenza 50/60 Hz
- Assorbimento massimo scheda 30 mA
- Microinterruzioni di rete 100 ms
- Potenza massima spia barriera aperta 3 W (equivalente a 1
lampadina da 3 W o 5 led
con resistenza in serie da
2,2 kΩ)
- Carico massimo all’uscita lampeggiatore 40 W con carico resistivo
- Corrente disponibile per fotocellule e accessori 500 mA 12 Vdc
- Corrente disponibile su connettore radio 200 mA 12 Vdc
CARATTERISTICHE TECNICHE RADIO
- Frequenza Ricezione 433,92 MHz
- Impedenza 52 Ω
- Sensibilità >2,24 µV
- Tempo eccitazione 300 ms
- Tempo diseccitazione 300 ms
- Tutti gli ingressi devono essere utilizzati come contatti puliti perchè
l’alimentazione è generata internamente (tensione sicura) alla scheda
ed è disposta in modo da garantire il rispetto di isolamento doppio o
rinforzato rispetto alle parti a tensione pericolosa.
- Eventuali circuiti esterni collegati alle uscite della centralina, devono
essere eseguiti per garantire l’isolamento doppio o rinforzato rispetto
alle parti a tensione pericolosa.
- Tutti gli ingressi vengono gestiti da un circuito integrato programmato
che esegue un autocontrollo ad ogni avvio di marcia
12 Vdc
Mors.
D-
IT
