RACCORDEMENT AUX AMPLIFICATEURS,
RECEPTEURS OU PREAMPLIFICATEURS
L’appareil CD-S1.1 dispose à l’arrière de trois sor-
ties de signal analogique et d’une prise de sortie
numérique. Par les sorties analogiques (14) le
signal peut être transmis du convertisseur D/A inté-
gré vers un composant audio analogique courant
(amplificateur). Le sortie numérique (15) délivre un
signal de sortie son numérique, qui peut être traité
par des convertisseurs D/A externes ou des pro-
cesseurs numériques. Seule, une des quatre sorties
CD-S1.1
p. ex. préamplificateur
LINE IN
CD

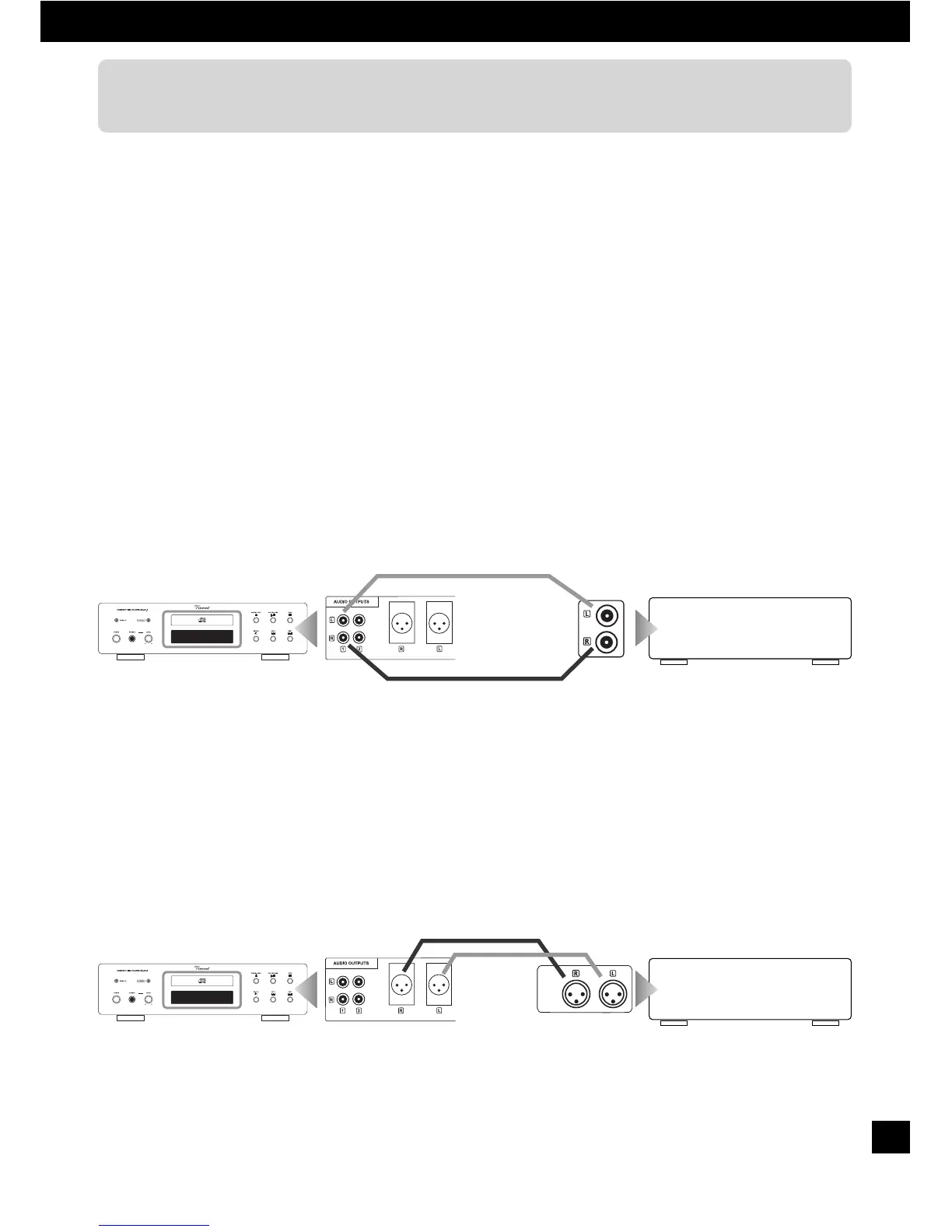

Utilisation de la sortie analogique avec prise XLR
Cette prise délivre un signal son stéréo symétrique converti en signal analogique par le convertisseur D/A
intégré de qualité supérieure et amplifié par l’étage Hybride. Deux câbles XLR sont nécessaires pour le
raccordement à un amplificateur. Reliez les prises XLR « L » et « R » de la zone de raccordement « AUDIO
OUTPUTS » (14) à la prise gauche et droite de l’entrée XLR de l’amplificateur, généralement désignées
par « CD », « XLR IN », BALANCED IN » ou « FRONT R/L ».
CD-S1.1
p. ex. préamplificateur
BALANCED IN
CD
Utilisation d’un sortie analogique avec prise RCA
Ces prises délivrent un signal son stéréo converti en signal analogique par le convertisseur D/A intégré
de qualité supérieure et amplifié par l’étage Hybride. Un câble RCA est nécessaire pour le raccordement
à l’amplificateur. Raccordez les prises RCA « L » et « R » d’une paire stéréo (« 1 » ou « 2 ») de la zone
« AUDIO OUTPUTS » (14) à la prise gauche et droite audio des entrées de l’amplificateur, le plus souv-
ent désignées par « CD », « LINE IN » ou « FRONT R/L » (entrée haut-niveau standard).
doit être raccordée pour la lecture de CD.
Choisissez la liaison appropriée entre le lecteur de
CD et votre amplificateur préamplificateur, récep-
teur ou convertisseur. Veuillez noter que les carac-
téristiques sonores spéciales de l’étage d’amplifi-
cation hybride du lecteur, ne s’expriment que si
une des sorties analogiques (14) est utilisée pour
la sortie du signal musical.
Connexion RCA
Connexion RCA
Connexion XLR
