14. AUDIO OUTPUTS :
sorties du signal son analogiques
Les prises RCA ou les douilles XLR sont reliées à
l’entrée correspondante de l’amplificateur, du pré-
amplificateur ou d’un appareil similaire. Il n’est
nécessaire de raccorder en plus la sortie numéri-
que (16).
15. DIGITAL OUT COAXIAL :
sortie du signal son numérique
Si l’amplificateur, le récepteur ou le préamplifica-
teur sont équipés d’une prise d’entrée numérique
coaxiale, le signal de sortie correspondant du lec-
teur de CD peut y être relié. Il n’est pas nécessai-
re de raccorder en même temps, une sortie de
signal analogique (15) et le sortie de signal numé-
rique (16).
16. LAMP:
gradateur pour les tubes d'éclairage
Le réglage de ce commutateur influence la lumi-
nosité de l'éclairage des tubes de la fenêtre (2).
17. POWER CONTROL (12V) :
commande de mise sous tension
Les signaux de commande de mise sous tension
(Trigger) sont reçus et envoyés via ces douilles
jack (3,5 mm).
18. AC : prise secteur
Raccordez ici le cordon secteur et branchez-le au
secteur.
Ce petit boîtier en plastique contient le fusible de
l’appareil. Respectez les consignes de sécurité à
ce sujet.

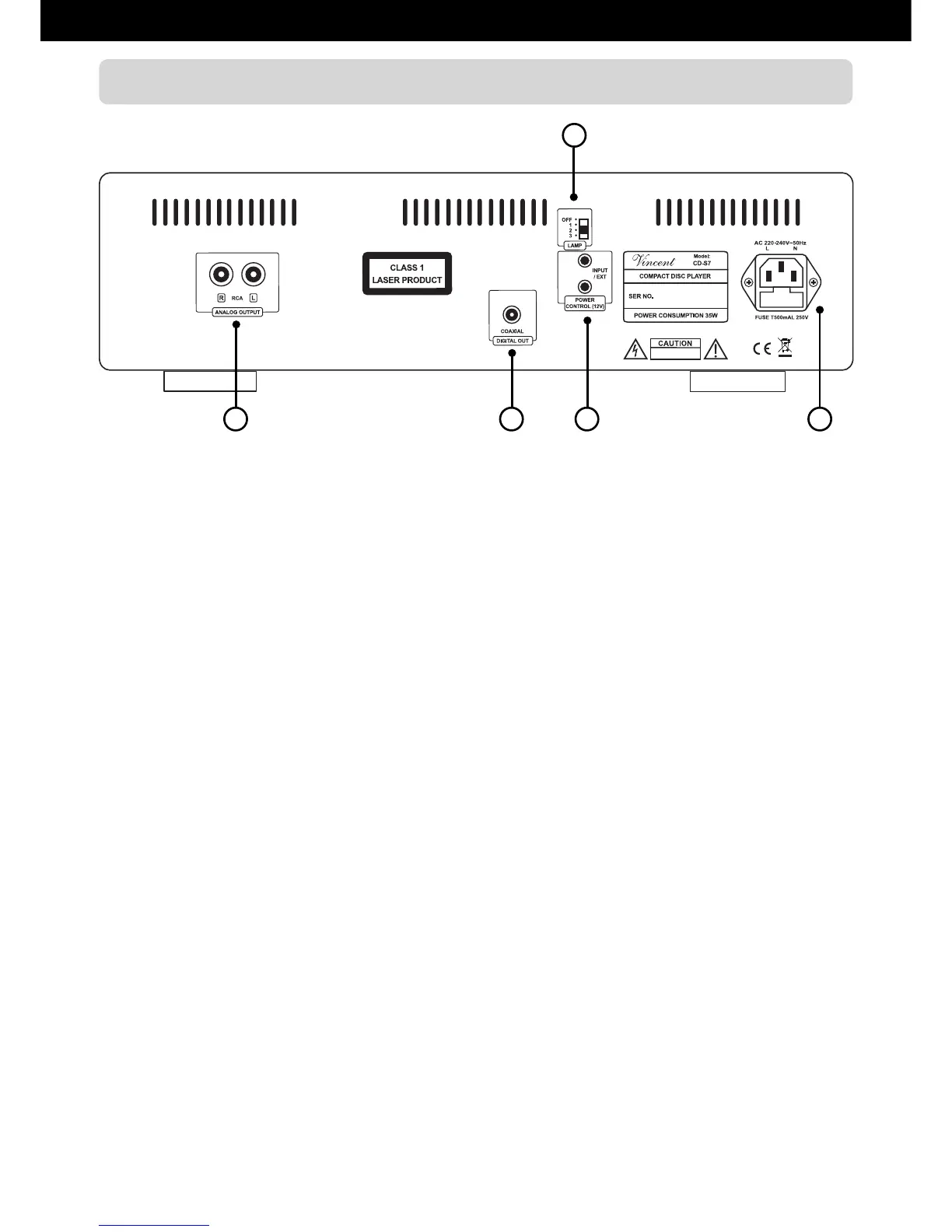

FACADE ARRIERE
14
17
15 18
16
