Manuel de l’utilisateur
MOTEUR 4 TEMPS VIPER 150CC
Pièces détachées en ligne à www.GetEarthquake.com ou composer le 800-345-6007 L-V 8h-17h HNC
Les illustrations à la page 19 ont pour objet de familiariser l’opérateur
avec le contenu des symboles de sécurité, visibles durant les
opérations normales d’utilisation. Veiller à les passer en revue
maintenant et, en cas de doute concernant leur signication ou le
respect de ces instructions, relire complètement les instructions de
sécurité du manuel. Pour toute autre question, s’adresser au service
après-vente Ardisam.

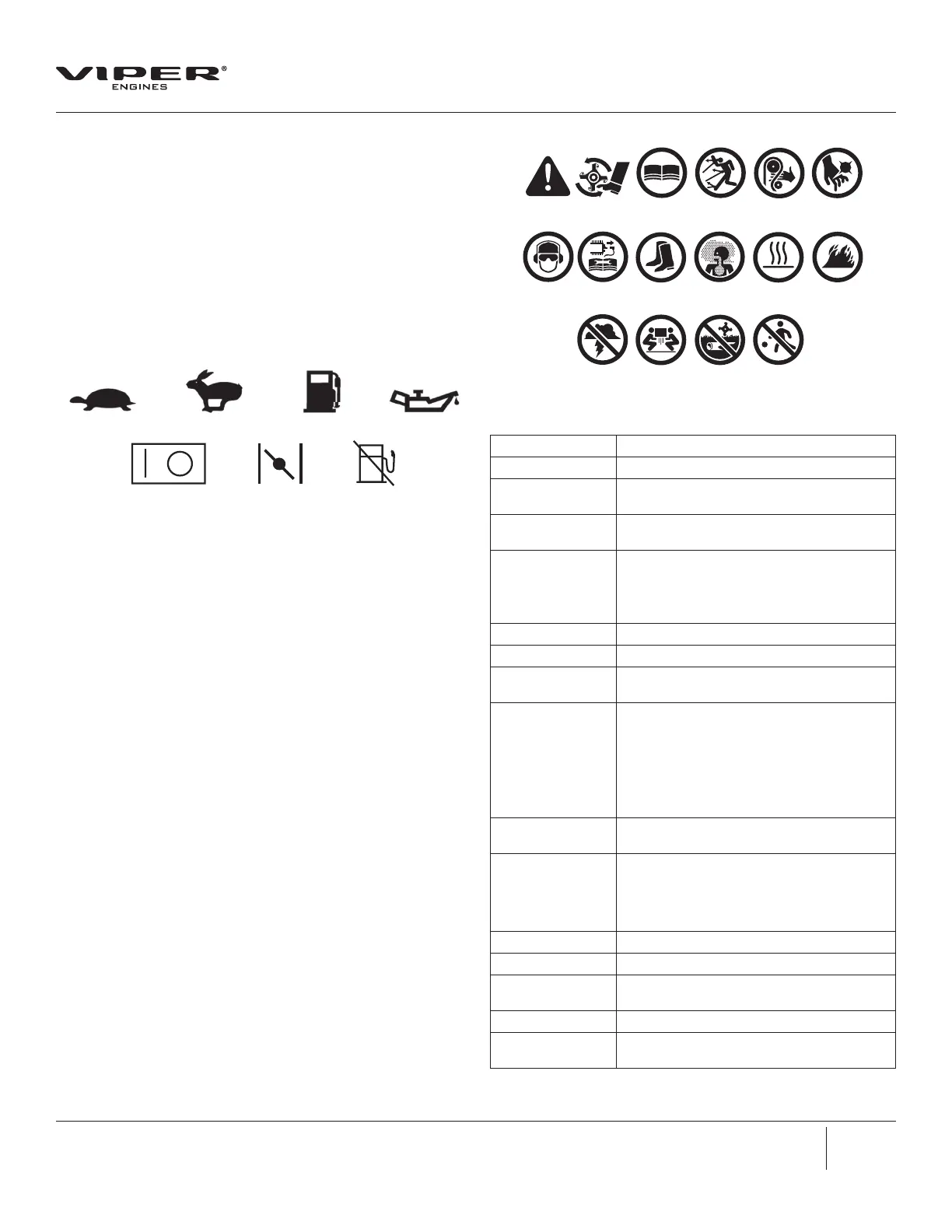

SYMBOLES DE COMMANDE ET DE FONCTIONNEMENT
Les symboles de commande et de fonctionnement gurant sur la
machine et dans le manuel sont illustrés ci-dessous. Avant d’utiliser
la machine, veiller à apprendre et à comprendre la signication de
chaque symbole.
Volet de départ
Marche/Arrêt Fermeture carburant
Lent Rapide
Carburant Huile
SYMBOLES DE SÉCURITÉ ET SIGNIFICATIONS
A: Avertissement!
B: Danger de blessure par les fraises en rotation.
C: Lire le manuel de l’utilisateur avant d’utiliser la machine.
D: Enlever les objets susceptibles d’être projetés par cette machine
E: Pièces en mouvement dangereuses.
F: Prendre garde aux pièces en mouvement et en rotation.
G: Porter en permanence une protection des yeux et des oreilles.
H: Ne pas eectuer d’entretien ni de réglage de pièces en
mouvement avant d’avoir coupé le moteur et débranché le câble
de bougie.
I: S’habiller comme il se doit et porter des chaussures solides.
J: Vapeurs toxiques — Ne pas faire fonctionner dans des endroits
non ventilés.
K: Surfaces chaudes.
L: Risques d’incendie.
M: Ne pas utiliser durant des orages. En cas de fortes intempéries,
arrêter la machine et se mettre à l’abri.
N: Levage à plusieurs — Par mesure de sécurité, toujours soulever
cette machine à deux personnes au moins.
O: Ne pas labourer au-dessus de canalisations et tuyaux souterrains.
P: Ne pas utiliser en présence d’enfants ou autres personnes.
DONNÉES TECHNIQUES
Cylindrée / cycle 150cc; 4 temps
Type d’allumage Allumage électronique
Système de
refroidissement
Refroidissement par air forcé
Réglage de ralenti
du carburateur
1900 +/- 100 tr/min
Jeu des soupapes Moteur froid - Admission: 0,15 à 0,20mm
(0,006 à 0,008po)
Échappement:
0,15 à 0,20mm (0,006 à 0,008po)
Couple maximal 9,5 Nm / 2500tr/min (7pi-lb / 2500tr/min)
Alésage et course 65 x 45,2 mm
Type de bougie Torch K7RTC, écartement 0,6 à 0,8mm
(0,024 à 0,031po)
Type de carburant
recommandé
Essence d’indice d’octane 87 minimum SANS
éthanol
REMARQUE: Si une essence contenant de l’éthanol
est utilisée, il est conseillé d’ajouter un stabilisateur
de carburant dans les proportions spéciées par
le fabricant. NE PAS utiliser de mélanges d’éthanol
E85.
Capacité du
réservoir d’essence
1,0litre environ (0,26gal)
Type d’arbre moteur Diamètre 22,2 mm (7/8po), 55 mm (2,17po) de
l’extrémité de l’arbre à la surface de montage,
rainure de clavette carrée 4mm x 29mm
(0,16po x 1,14po), perçage et taraudage
3/8-24 UNF-2B x 23mm (0,91po)
Type de démarreur Lanceur à rappel
Vitesse 3600 tr/min
Capacité et type
d’huile
0,45litre (15,22oz); 10W -30 (par temps de gel,
utiliser 5W-30)
Poids 11,5 kg (25,4 lb)
Dimensions hors
tout
380 mm x 335 mm x 270 mm
A B
C
D
E
F
G
H
I J
K L
M
N
O
P
