Manuel de l’utilisateur
MOTEUR 4 TEMPS VIPER 301CC
Pièces détachées en ligne à www.GetEarthquake.com ou composer le 800-345-6007 L-V 8h-17h HNC

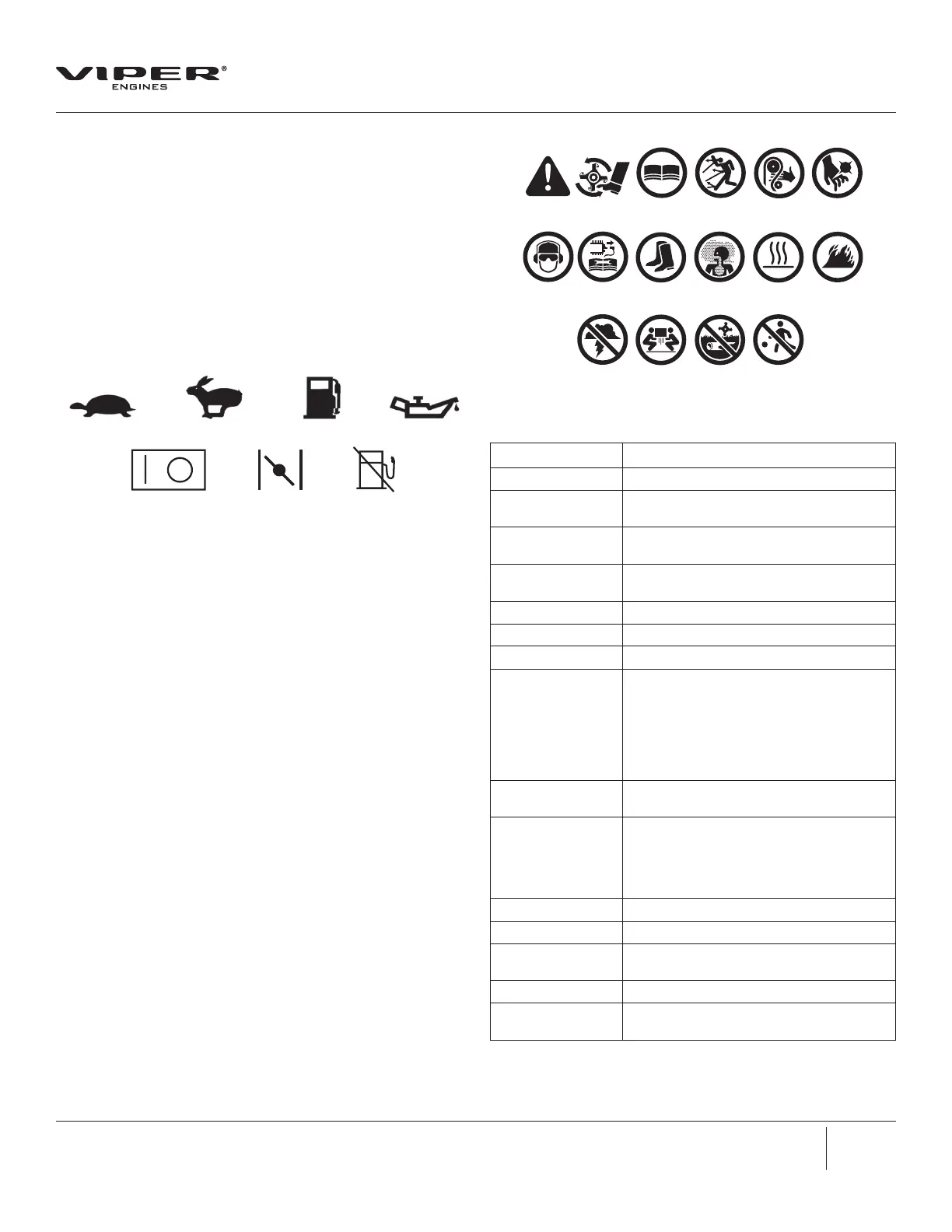

Les illustrations à la page 23 ont pour objet de familiariser l’opérateur
avec l’emplacement et le contenu des symboles de sécurité, visibles
durant les opérations normales d’utilisation. Veiller à les passer en
revue maintenant et, en cas de doute concernant leur signication ou
le respect de ces instructions, relire complètement les instructions de
sécurité du manuel. Pour toute autre question, s’adresser au service
après-vente Ardisam.
SYMBOLES DE COMMANDE ET DE FONCTIONNEMENT
Les symboles de commande et de fonctionnement gurant sur la
machine et dans le manuel sont illustrés ci-dessous. Avant d’utiliser
la machine, veiller à apprendre et à comprendre la signication de
chaque symbole.
Volet de départ
Marche/Arrêt Fermeture carburant
Lent Rapide
Carburant Huile
SYMBOLES DE SÉCURITÉ ET SIGNIFICATIONS
A: Avertissement!
B: Danger de blessure par les fraises en rotation.
C: Lire le manuel de l’utilisateur avant d’utiliser la machine.
D: Enlever les objets susceptibles d’être projetés par cette machine.
E: Pièces en mouvement dangereuses.
F: Prendre garde aux pièces en mouvement et en rotation.
G: Porter en permanence une protection des yeux et des oreilles.
H: Ne pas eectuer d’entretien ni de réglage de pièces en
mouvement avant d’avoir coupé le moteur et débranché le câble
de bougie.
I: S’habiller comme il se doit et porter des chaussures solides.
J: Vapeurs toxiques — Ne pas faire fonctionner dans des endroits
non ventilés.
K: Surfaces chaudes.
L: Risques d’incendie.
M: Ne pas utiliser durant des orages. En cas de fortes intempéries,
arrêter la machine et se mettre à l’abri.
N: Levage à plusieurs — Par mesure de sécurité, toujours soulever
cette machine à deux personnes au moins.
O: Ne pas labourer au-dessus de canalisations et tuyaux souterrains.
P: Ne pas utiliser en présence d’enfants ou autres personnes.
DONNÉES TECHNIQUES
Cylindrée / cycle 301cc; 4 temps
Type d’allumage Allumage électronique
Système de
refroidissement
Refroidissement par air forcé
Réglage de ralenti
du carburateur
1900 +/- 100 tr/min
Jeu des soupapes Moteur froid - Admission: 0,05 +/- 0,01 mm;
Échappement: 0,05 +/- 0,01 mm
Couple maximal 13,28pi-lb à 2500 tr/min
Alésage et course 80 x 60 mm
Type de bougie Torch F6TC, NGK: BPR6ES
Type de carburant
recommandé
Essence d’indice d’octane 87 minimum SANS
éthanol
REMARQUE: Si une essence contenant de
l’éthanol est utilisée, il est conseillé d’ajouter un
stabilisateur de carburant dans les proportions
spéciées par le fabricant. NE PAS utiliser de
mélanges d’éthanol E85.
Capacité du
réservoir d’essence
6,5 litres (1,72 gallon)
Type d’arbre moteur Arbre horizontal droit de 1po à rainure de
clavette (1/4po) avec roulements à billes.
Rotation: sens inverse des aiguilles d’une
montre (face à l’arbre). Taraudage:
3/8po-24 UNF
Type de démarreur Lanceur à rappel
Vitesse 3800 tr/min
Capacité et type
d’huile
~1,1litre (1,16pte / 37,2 oz); SAE 15W40
(par temps de gel, utiliser 5W30)
Poids 26 kg (57,2 lb)
Dimensions hors
tout
448 mm x 444 mm x 372 mm
A B
C
D
E
F
G
H
I J
K L
M
N
O
P
