13
da madeira, antes de proceder a cortar. Tentar
evitar o corte entre nós da madeira.
6. PEÇAS SOBRESSALENTES. Utilizar sómente
sobressalentes originais.
REGULAÇÃO E MANUTENÇÃO
ATENÇÃO: Em qualquer manipulação da má-
qui na, há que desligá-la da rede eléctrica de
alimentação, como medida de segurança para
o operário.
REGULAÇÃO DE PROFUNDIDADES
Para lâminas do nº 0, do nº 10 ou do nº 20 (Figs. 1,
2 e 3), há que colocar o regulador nas posições de
0, de 10 ou de 20, respectivamente, obtendo assim
uma profundidade de 8, de 10 ou de 12 mm.
PASTILHAS DE MADEIRA
Pastilha nº 0. Refª 1405001:Medidas:45x15x4
mm.
Pastilha nº 10. Refª 1405002:Medidas:55x19x4
mm.
Pastilha nº 20. Refª 1405003:Medidas:63x24x4
mm.

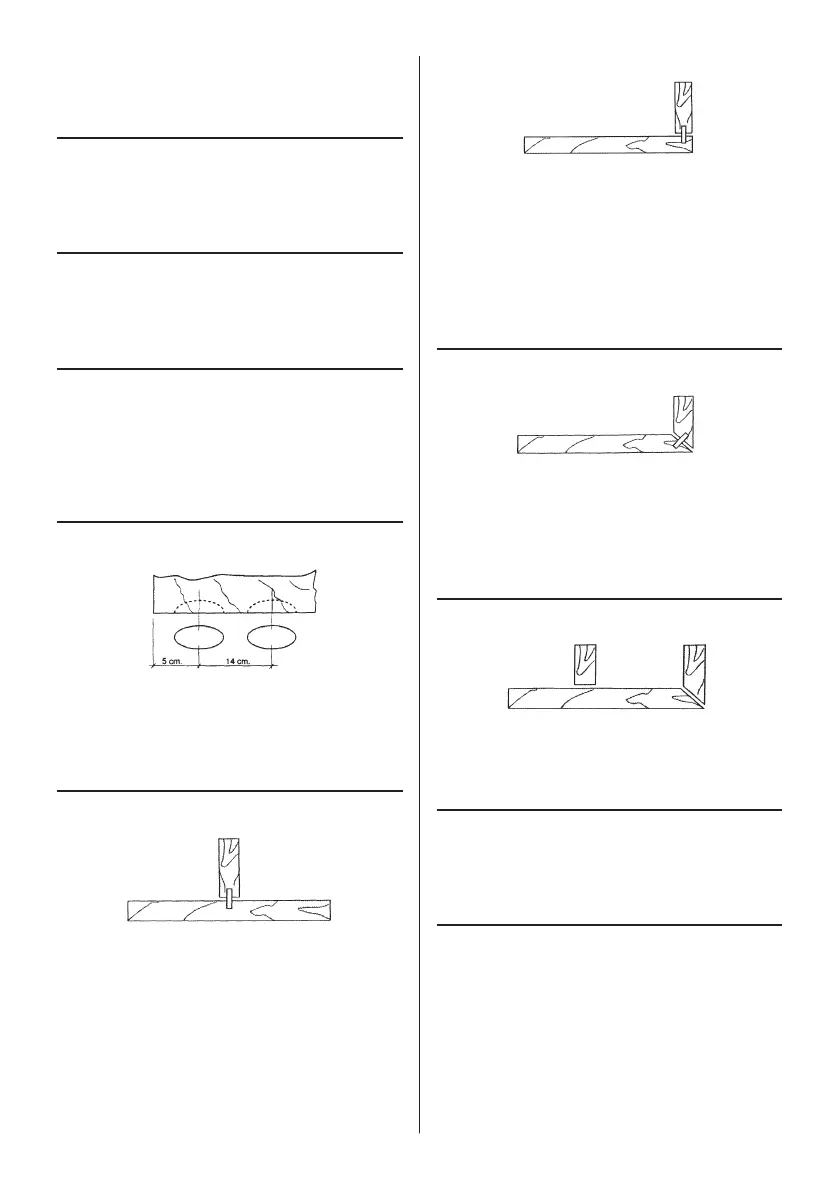

DISTRIBUIÇÃO DAS RANHURAS
Torna-se sufi ciente efectuar um traço de lápis (Figs.
4 e 5). Depois, colocar a referência da máquina face
ao dito traço (Figs. 6, 7 e 8). Os traços realizam-se
com a ajuda de uma régua, de um escantilhão ou
até mesmo a olho.
ENSAMBLAGEM A MEIO DO TABULEIRO
Para tabuleiros de 16, de 19 e de 22 mm. (para
tabuleiros mais grossos, há que utilizar o frontal
móvel e o frontal abatível):
Colocar a peça a ensamblar à beira do risco de
lápis previamente traçado, tal como se indica na
(Fig. 9). Fresar as ranhuras verticais conforme
se indica na (Fig. 10), e as ranhuras horizontais
segundo se mostra na (Fig. 11). Colocar e montar
(Fig. 12).
ENSAMBLAGEM NUM EXTREMO
Para qualquer que seja a espessura do tabuleiro, há
que utilizar o frontal móvel e o frontal abatível.
Colocar o frontal móvel na altura desejada ou na da
espessura do tabuleiro. Colocar o frontal abatível
na posiçao de 90° e efectuar a ranhura (Figs. 13
e 14). Colar e montar (Fig. 17).
A deslocação máxima do frontal móvel sobre o
centro da fresa de corte, é de 45 mm. (Figs.15
e 16).
ENSAMBLAGEM EM MALHETE
Para qualquer que seja a espessura do tabuleiro e
o ângulo, há que utilizar o frontal móvel e o frontal
abatível (Figs. 18 e 19). Exemplo: MALHETE de
45°. Colocar o frontal móvel à distância desejada
e o frontal abatível a 45° (Figs. 20 e 21). Colar e
montar (Fig. 22).
ENSAMBLAGEM DE CAIXILHOS
Podem fazer-se ensamblagens de caixilhos em
recto ou em malhete. Se a espessura fôr maior
que 25 mm, é aconselhável usar duas lâminas
(Figs. 23, 24 e 25).
ENSAMBLAGEM LONGITUDINAL
Para realizar ensamblagens longitudinais, há que
co lo car o frontal móvel de acordo com a espessura
do tabuleiro e proceder conforme se indica nas
fi guras (Figs. 26, 27 e 28).
MUDANÇA DE DISCO
Tirar os parafusos "A" que fi xam a tampa (Fig.
29).
Desarmar a base, do corpo da máquina (Fig.
30).
Extrair o disco, colocando a chave fi xa conforme
se indica na fi gura (Fig. 31).
Limpar o assento e, para a sua montagem, há que
proceder na ordem inversa à da antes indicada
(Fig. 32).
