3
ENSAMBLAJE EN INGLETE
Para cualquier espesor del tablero y ángulo, utilizar
el frontal móvil y el frontal abatible (Fig. 18 y 19)
Ejemplo: INGLETE A 45°. Situar a la distancia
deseada el frontal móvil y el frontal abatible a 45°
(Fig. 20 y 21). Encolar y montar (Fig. 22).
ENSAMBLAJE DE MARCOS
Pueden hacerse ensamblajes de marcos a testa o
en inglete. Es aconsejable poner dos láminas si el
es pe sor es mayor de 25 mm (Fig. 23, 24, 25).
ENSAMBLAJE LONGITUDINAL
Para ensamblajes longitudinales, situar el frontal
móvil de acuerdo con el espesor del tablero, y
proceder según fi guras (Fig. 26,27,28).
CAMBIO DE DISCO
Quitar los tornillos "A" que sujetan la tapa: (Fig.
29). Separar la base del cuerpo máquina (Fig. 30).
Ex traer disco situando la llave fi ja según (Fig. 31).
Lim piar asiento, y proceder a la inversa para su
montaje (Fig. 32).
REGULACIÓN DE LA PROFUNDIDAD
Posicionar regulador en el nº20 y graduar la
salida del disco a 12 mm mediante las tuercas,
man te nien do la máquina presionada en posición
de corte. (Fig. 33 y 34).
Para verifi car la profundidad haga una ranura, in tro -
duz ca una lámina y marque un trazo. Dele la vuelta
y compruebe que el trazo se superpone, o corrija
el defecto regulando las tuercas. (Fig. 35).
Recomendaciones:
Mantenga limpia la máquina y efectúe un engrase
periódico de las guías, para que no queden nunca
secas. (Fig. 36 y 37).
Para cualquier trabajo de manipulación con la
má qui na desconéctese de la red eléctrica.
Conservar el cable y el enchufe en buenas con-
di cio nes.
MANTENIMIENTO
Escobillas y colector:
Quitar los tornillos "B" del capuchón (Fig. 38 y
39) separar éste, y aparecerán las escobillas en
situar el regulador en posición 0, 10 o 20 respec-
tivamente, obteniendo así una profundidad de 8,
10 o 12 mm.
PASTILLAS DE MADERA
Pastillas nº0 Ref.1405001: Medidas: 45x15x4
mm.
Pastillas nº10 Ref.1405002: Medidas: 55x19x4
mm.
Pastillas nº20 Ref.1405003: Medidas: 63x24x4
mm.

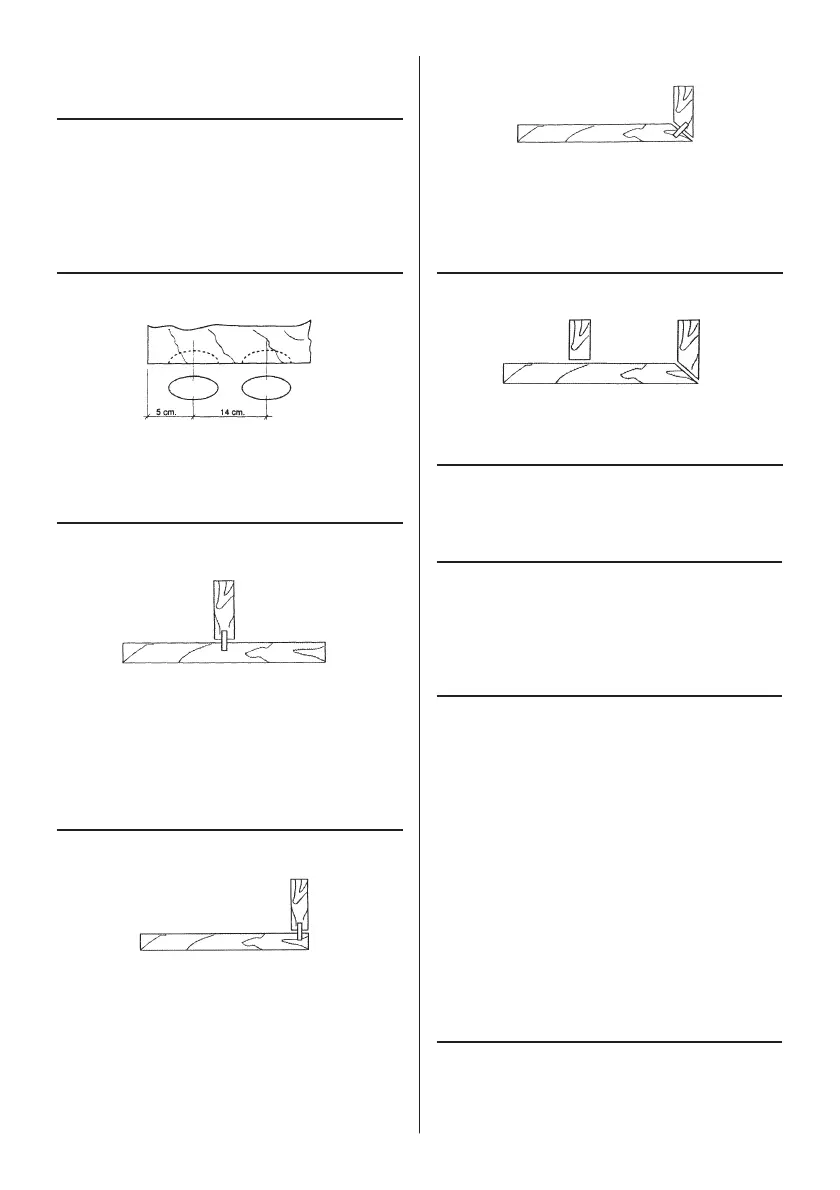

DISTRIBUCIÓN DE LAS RANURAS
Un trazo de lápiz es sufi ciente. (Fig. 4 y 5). Situar
la referencia de la máquina frente al mismo. (Fig.
6, 7, 8) Los trazos se efectúan con la ayuda de un
metro, una plantilla o incluso a ojo.
ENSAMBLAJE EN MEDIO DEL TABLERO
Para tableros de 16, 19 y 22 mm (para tableros
ma yo res utilizar el frontal móvil y el frontal abatible):
Situar la pieza a ensamblar, al borde del trazo de
lápiz pre via men te marcado, según se indica en
la (Fig. 9). Fresar las ranuras verticales según se
indica en la (Fig. 10), y las horizontales según la
(Fig. 11). Encolar y montar (Fig. 12).
ENSAMBLAJE DE UN EXTREMO
Para cualquier espesor del tablero, utilizar el frontal
móvil y el frontal abatible. Colocar el frontal móvil a
la altura deseada o del espesor del tablero. Colocar
el frontal abatible en posición de 90° y efectuar
la ranura (Fig. 13 y 14). Encolar y montar (Fig.
17). El desplazamiento máximo del frontal móvil,
sobre el centro de la fresa de corte es de 45 mm
(Fig. 15 y 16).
