основание аппарата.
Убедитесь, что защитный механизм (отвод)
свободно передвигается и ничем не
заблокирован.
4. При замене режущего инструмента
используйте только оригинальные ножи
VIRUTEX. Не используйте ножи, не
удовлетворяющие характеристикам,
указанным в данной инструкции. Не
пользуйтесь поврежденными или сильно
изношенными ножами. Не пользуйтесь
ножами из быстрорежущей стали.
5. Прежде чем приступить к обработке
дерева, внимательно осмотрите его и удалите
из него все гвозди и прочие металлические
объекты. Старайтесь не пилить по сучкам.
Регулировка и техобслуживание
ВНИМАНИЕ: Перед проведением любых
ремонтно-профилактических мероприятий
отключите аппарат от сети.
НАСТРОЙКА ГЛУБИНЫ ФРЕЗЕРОВАНИЯ
Для шкантов № 0, 10 и 20 установите регулятор
глубины в положение 0, 10 или 20. При этом вы
получите глубину фрезерования 8, 10 или 12
мм, соответственно.
Деревянные шканты
14005001 № 0 размер 45 х 15 х 4 мм
14005002 № 10 размер 55 х 19 х 4 мм
14005003 № 20 размер 63 х 24 х 4 мм

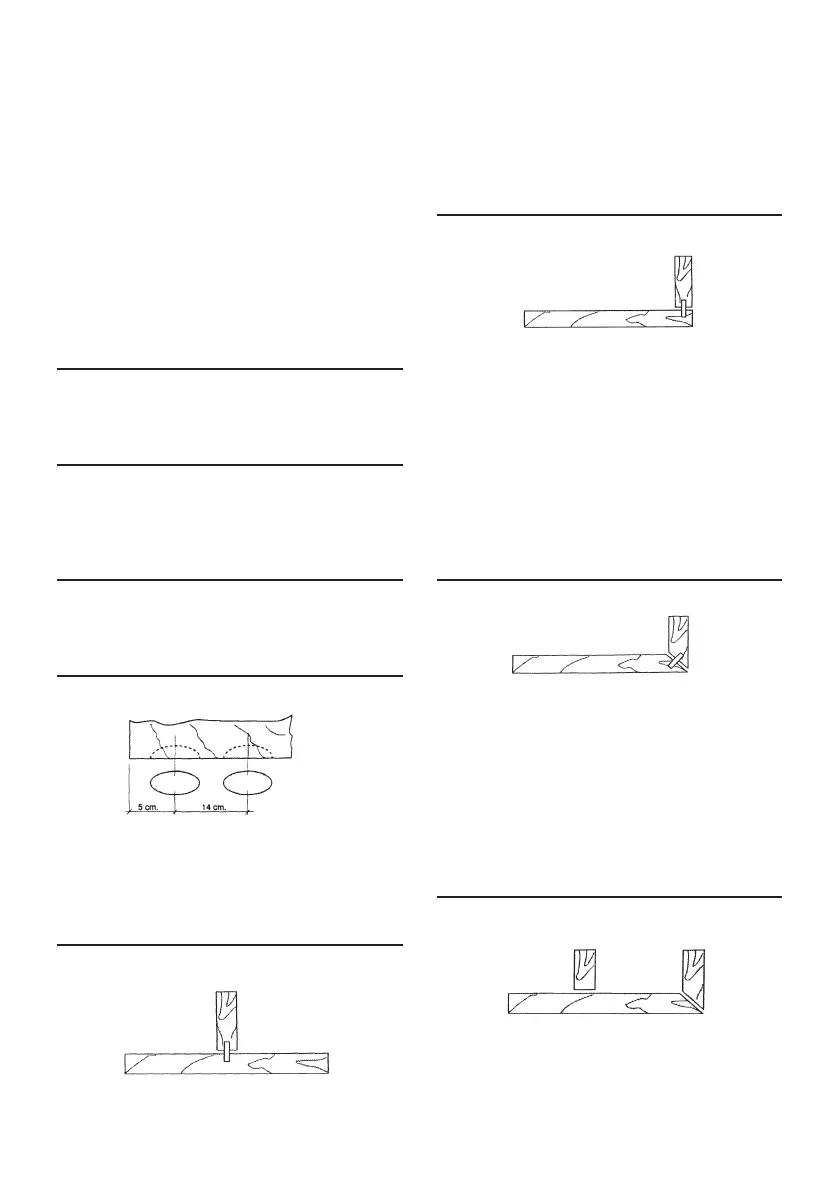

Разметка пазов
Для этой операции вам будет достаточно
провести линию карандашом (рис. 4 и 5).
После этого установите контрольную точку
фрезера по разметке (рис. 6, 7 и 8). Разметку
можно проводить по линейке, по шаблону или
даже на глаз.
Сочленение по центру доски
Для панелей толщиной 16, 19 и 22 мм
(Для более толстых панелей необходимо
использовать передвижную переднюю
пластину и передвижную линейку.)
Установите присоединяемую деталь по краю
предварительно проведенной линии разметки
(рисунок 9). Профрезеруйте вертикальные
пазы (рисунок 10) и горизонтальные пазы
(рисунок 11). После этого нанесите клей и
соедините детали (рисунок 12).
Сочленение по краю
Для любой толщины панелей используйте
передвижную переднюю пластину и
передвижную линейку.
Установите переднюю пластину на
требуемую толщину доски. Установите
линейку под углом 90°. Профрезеруйте пазы
(рис. 13 и 14). После этого нанесите клей и
соедините детали (рисунок 17).
Максимально возможное смещение передней
пластины от центра фрезы – 45 мм (рис. 15
и 16).
Косое сочленение
Для любой толщины панелей и при любом
угле скоса используйте передвижную
переднюю пластину и передвижную линейку
(рис. 18 и 19).
Пример: угол скоса 45°. Установите
переднюю пластину на требуемую высоту.
Установите линейку под углом 45°.
Профрезеруйте пазы (рис. 20 и 21). После
этого нанесите клей и соедините детали
(рисунок 22).
Сочленение рам
Рамы можно сочленять по скосу или под
прямым углом. Если толщина детали
превышает 25 мм, рекомендуется
использовать два шканта (рис. 23, 24, 25).
