ESPAÑOL
APLACADORA DE CANTOS
PREENCOLADOS EB25
1. INSTRUCCIONES DE SEGURIDAD
PARA EL MANEJO DE LA APLACADORA
Lea atentamente el FOLLETO DE INS-
TRUCCIONES GENERALES DE SEGURIDAD,
que se adjunta con la documentación de
la máquina.
- Asegúrese antes de enchufar la máquina, que la tensión
de alimentación, se corresponda con la indicada en la chapa
características.
- Mantener siempre las manos alejadas de las áreas de corte
y las zonas de temperatura.
- Use siempre recambios originales VIRUTEX.
- No use nunca cuchillas defectuosas o en mal estado de corte.
2. CARACTERÍSTICAS TÉCNICAS
Potencia absorbida..........................................3000W
Motor......................................50 Hz - opcional 60 Hz
Grueso mínimo a cantear.................................11 mm
Grueso máximo a cantear................................50 mm
Regulación electrónica de la Temperatura...............0-500°C
Velocidad de trabajo...................................4,2 m/min
Peso.................................................................117 Kg
Nivel de Presión acústica Ponderado A...........................83 dBA
Nivel de Potencia acústica Ponderada A........................94 dBA
Incertidumbre de la medición.......................................K = 3 dBA
¡Usar protectores auditivos!
3. EQUIPO ESTANDAR
Al abrir la caja de embalaje, encontrará en su interior los
elementos siguientes:
1. Aplacadora de cantos preencolados EB25
2. Cjto. soporte desplazable
3. Cjto. lateral derecho
4. Cjto. lateral izquierdo
5. Caja conteniendo:
- Cargador cinta
- Soporte cargador
- Cjto. prensor
- Prolongación enchufe
- Juego de llaves
6. Documentación.
4. DIMENSIONES APLACADORA
El espacio ocupado por la Aplacadora, está representado
en la (Fig. 1).
5. ENSAMBLAJE Y PUESTA EN MARCHA
1. MONTAJE DE LOS LATERALES
SUPERIORES DEL MUEBLE
Cada lateral dispone de cuatro tornillos de M6x15 y dos
clavijas de situación, debiéndose proceder para su montaje
de la forma siguiente (Fig. 2):
- Sacar los cuatro tornillos A de la mesa, posicionar el lateral
P1 mediante las dos clavijas S1 con el lateral de la mesa.
- Roscar en sus alojamientos de la mesa, los dos tornillos su-
periores A de dicho lateral y dejar apretados definitivamente.
- Roscar los otros dos tornillos A inferiores.
- Nivelar el lateral con la mesa del mueble, mediante una
regla y hacer dicha regulación con los tornillos T1, asegu-
rando su regulación mediante su tuerca correspondiente.
Una vez realizada esta operación, terminar de apretar los
dos tornillos anteriores A.
- Seguir el mismo procedimiento para el otro lateral de
la máquina.
2. MONTAJE DEL SOPORTE CARGADOR (Fig. 3)
- Desenroscar los tornillos U1 de su alojamiento.
- Colocar el soporte W1 y fijar éste, mediante los tornillos U1.
- Colocar el cargador cinta B9 comprobando que gire
libremente.
3. MONTAJE DEL SOPORTE DESPLAZABLE
K1
L1
M1

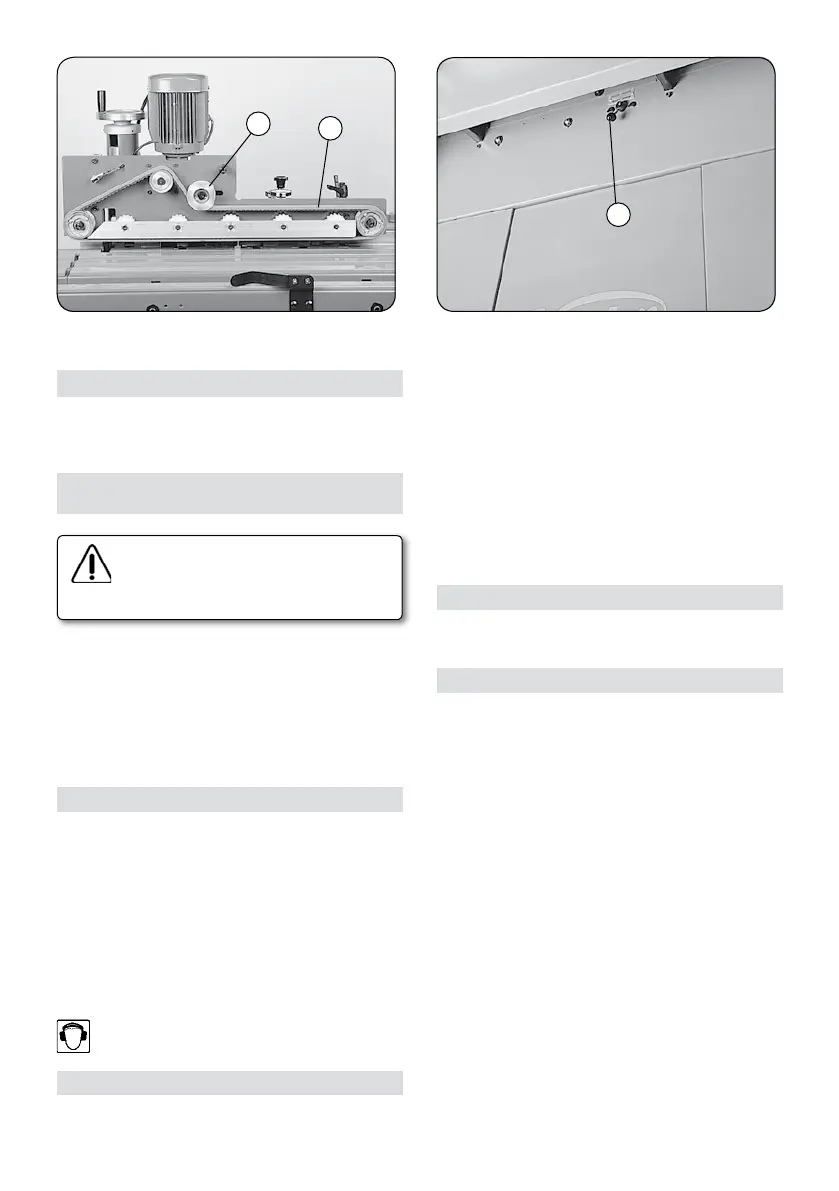

Fig. 18
Fig. 19
