Virutex PFE60 User Manual

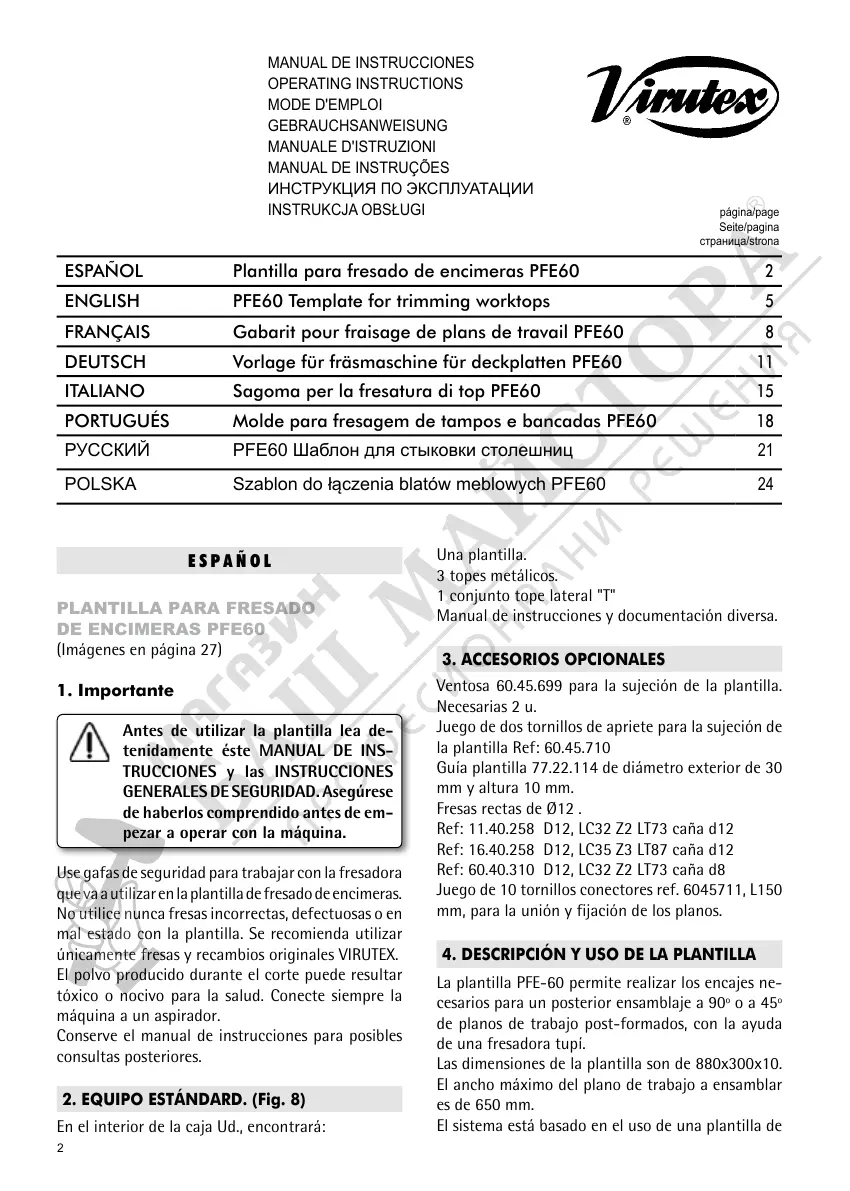

2
ESPAÑOL
PLANTILLA PARA FRESADO
DE ENCIMERAS PFE60
(Imágenes en página 27)
1. Importante
Antes de utilizar la plantilla lea de-
tenidamente éste MANUAL DE INS-
TRUCCIONES y las INSTRUCCIONES
GENERALES DE SEGURIDAD. Asegúrese
de haberlos comprendido antes de em-
pezar a operar con la máquina.
Use gafas de seguridad para trabajar con la fresadora
que va a utilizar en la plantilla de fresado de encimeras.
No utilice nunca fresas incorrectas, defectuosas o en
mal estado con la plantilla. Se recomienda utilizar
únicamente fresas y recambios originales VIRUTEX.
El polvo producido durante el corte puede resultar
tóxico o nocivo para la salud. Conecte siempre la
máquina a un aspirador.
Conserve el manual de instrucciones para posibles
consultas posteriores.
2. EQUIPO ESTÁNDARD. (Fig. 8)
En el interior de la caja Ud., encontrará:
Una plantilla.
3 topes metálicos.
1 conjunto tope lateral "T"
Manual de instrucciones y documentación diversa.
3. ACCESORIOS OPCIONALES
Ventosa 60.45.699 para la sujeción de la plantilla.
Necesarias 2 u.
Juego de dos tornillos de apriete para la sujeción de
la plantilla Ref: 60.45.710
Guía plantilla 77.22.114 de diámetro exterior de 30
mm y altura 10 mm.
Fresas rectas de Ø12 .
Ref: 11.40.258 D12, LC32 Z2 LT73 caña d12
Ref: 16.40.258 D12, LC35 Z3 LT87 caña d12
Ref: 60.40.310 D12, LC32 Z2 LT73 caña d8
Juego de 10 tornillos conectores ref. 6045711, L150
mm, para la unión y fijación de los planos.
4. DESCRIPCIÓN Y USO DE LA PLANTILLA
La plantilla PFE-60 permite realizar los encajes ne-
cesarios para un posterior ensamblaje a 90º o a 45º
de planos de trabajo post-formados, con la ayuda
de una fresadora tupí.
Las dimensiones de la plantilla son de 880x300x10.
El ancho máximo del plano de trabajo a ensamblar
es de 650 mm.
El sistema está basado en el uso de una plantilla de
MANUAL DE INSTRUCCIONES
OPERATING INSTRUCTIONS
MODE D'EMPLOI
GEBRAUCHSANWEISUNG
MANUALE D'ISTRUZIONI
MANUAL DE INSTRUÇÕES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
INSTRUKCJA OBSŁUGI
página/page
Seite/pagina
страница/strona
ESPAÑOL Plantilla para fresado de encimeras PFE60 2
ENGLISH PFE60 Template for trimming worktops 5
FRANÇAIS Gabarit pour fraisage de plans de travail PFE60 8
DEUTSCH Vorlage für fräsmaschine für deckplatten PFE60 11
ITALIANO Sagoma per la fresatura di top PFE60 15
PORTUGUÉS Molde para fresagem de tampos e bancadas PFE60 18
РУССКИЙ PFE60 Шаблон для стыковки столешниц 21
POLSKA Szablon do łączenia blatów meblowych PFE60 24
