FR - 13
Mode d’Emploi
5.2 REGLAGE DE L’EGALISEURS (Fonction EQUALIZER)
Le Cantorum Duo est équipé de trois égaliseurs graphiques, un pour le son reproduit par les haut-
parleurs internes et deux autres pour le signal présent sur les deux paires de sorties audio [OUT 1] et
[OUT 2] du panneau arrière. Par ces égaliseurs vous pouvez ajuster au mieux le timbre du son produit par
votre orgue, en lui adaptant à l'environnement dans lequel se trouve et aux goûts et besoins personels.

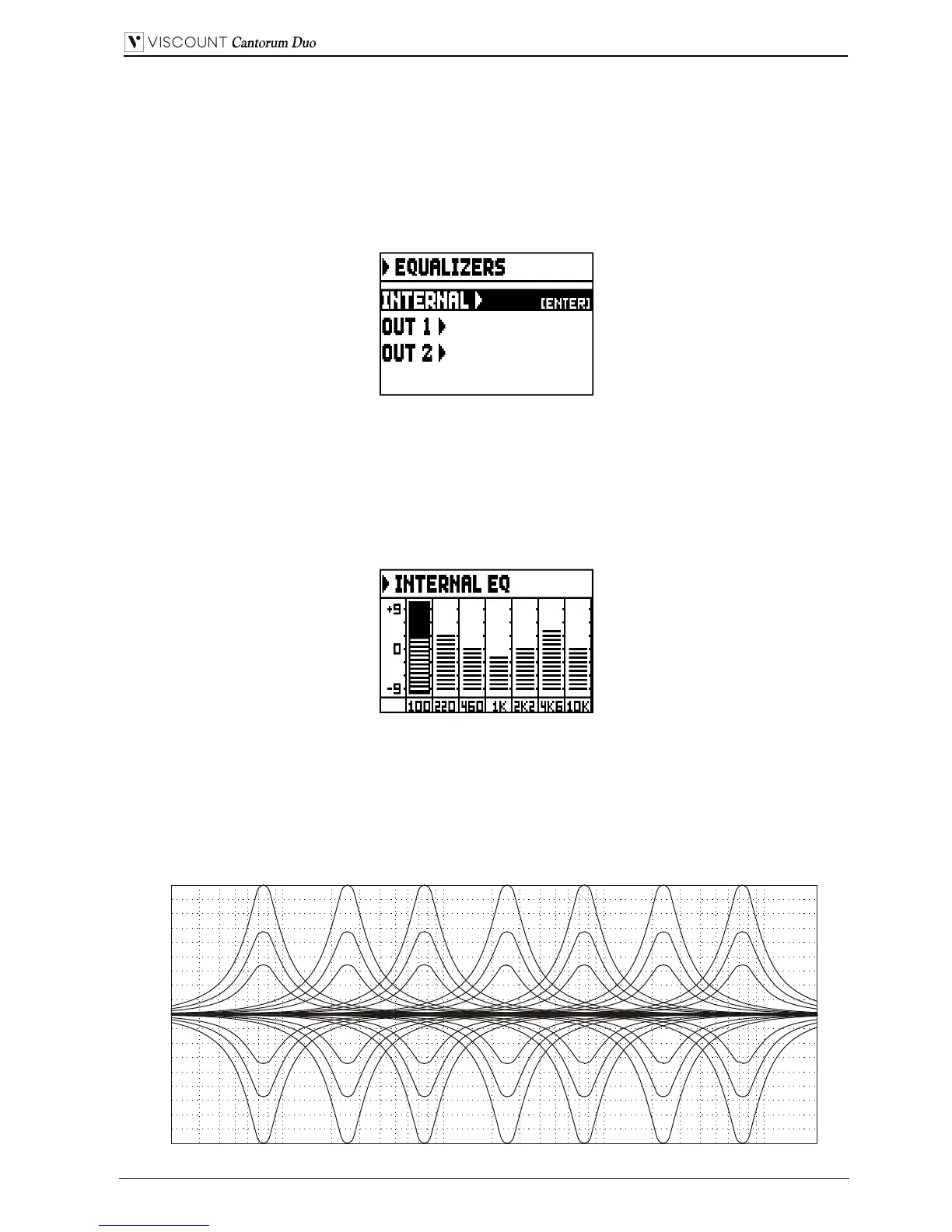

Pour accéder aux écrans de réglage, sélectionnez l'élément EQUALIZER dans le menu SETTINGS,
l'écran affiche:
dans lequel il existe des champs d'accès au réglage des écrans:
o INTERNAL: égaliseur graphique dédié à l'amplification interne (et donc au son de vos haut-
parleurs).
o OUT 1: égaliseur graphique de la couple de sortie audio [OUT 1] dans le panneau arrière.
o OUT 2: égaliseur graphique de la couple de sortie audio [OUT 2] sur le panneau arrière.
L'écran de réglage des égaliseurs graphiques est le suivant:
Dans la partie inférieure sont indiquées les 7 fréquences centrales des bandes réglables. Pour déplacer le
curseur d’une bande à l’autre, utiliser les touches [FIELD ] e [FIELD ]. Les valeurs du gain ou de
l’atténuation réglables vont de +9 dB (gain maximal du signal) à -9 dB (atténuation maximale du signal).
Le niveau de gain ou d'atténuation fixé est représenté graphiquement, afin qu’on puisse le comparer à
l'échelle graduée sur la gauche de l'écran.
Un graphique explicatif du fonctionnement de l’égaliseur est présenté ci-après:
20 Hz
100 Hz 460 Hz 2
