EN-8
Insert the stripped Ethernet cable
through the sealing nut and the
housing.
Clamp the cable with
an RJ45 plug.
Push the RJ45 plug into the housing,
then secure the sealing nut tightly.

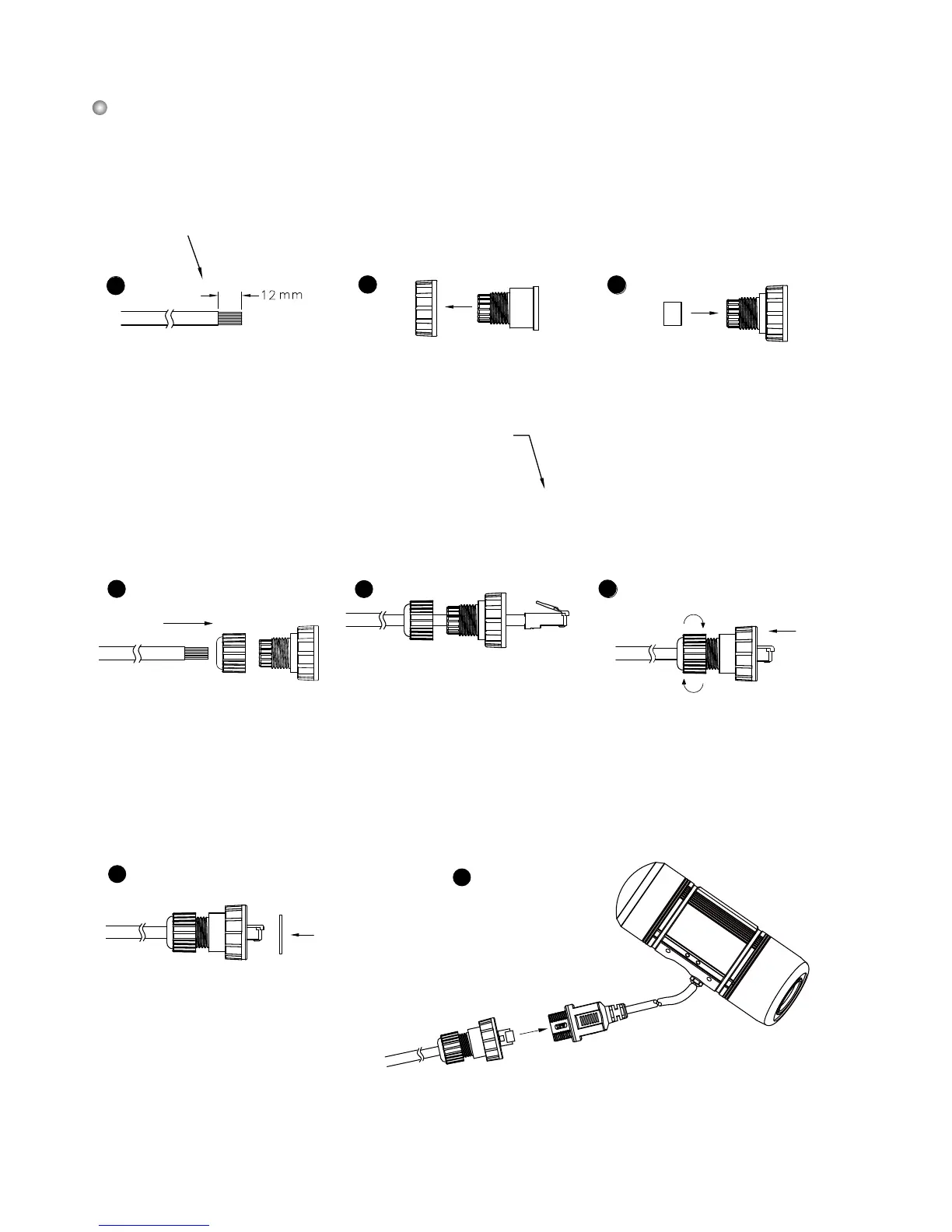

Assembling Steps / Zusammenbau / Assemblage stappen
1
2
3
(D)
(B)
(C)
Prepare an Ethernet cable and
strip part of the sheath.
Insert the housing into the screw nut.
Insert the seal into the housing.
Recommended cable gauge: O.D. 5.5~7
4
5
6
(A)
Attach the gasket to the front of the hous-
ing.
Connect the Ethernet cable to the RJ45 cable and secure the
connectors tightly.
7
8
(E)
Nehmen Sie ein Ethernetkabel
und streifen Sie die Ummantelung
ab.
Fügen Sie das Gehäuse in die
Schraubenmutter ein.
Fügen Sie die Dichtung in das
Gehäuse ein.
Empfohlene Kabeldicke: O.D. 5.5~7
Fügen Sie das abgestreifte Ether-
netkabel durch die Dichtungsmutter
und das Gehäuse ein.
Klemmen Sie das Kabel
an einen RJ45 Stecker.
Schieben Sie den RJ45 Stecker in
das Gehäuse und ziehen Sie dann
die Dichtungsmutter fest an.
Bringen Sie die Abdichtung an der Vorder-
seite des Gehäuses an.
Verbinden Sie das Ethernetkabel mit dem RJ45 Kabel und
ziehen Sie die Anschlüsse fest an..
Bereid een ethernet kabel en
stripdeel van de mantel voor.
Aanbevolen kabel maat: O.D. 5.5~7
Steek de behuizing in de schroef
moer.
Steek het zegel in de behuizing.
Steek de gestripte ethernet kabel
door de verzegelde moer en de
behuizing.
Klem de kabel vast met een
RJ45 stekker.
Duw de RJ45 stekker in de behuiz-
ing, bevestig dan stevig de verze-
gelde moer.
Breng dan de dichtring aan op de voorzi-
jde van de behuizing.
Verbind de ethernet kabel met de RJ45 kabel en bevestig de
aansluitingen stevig.
