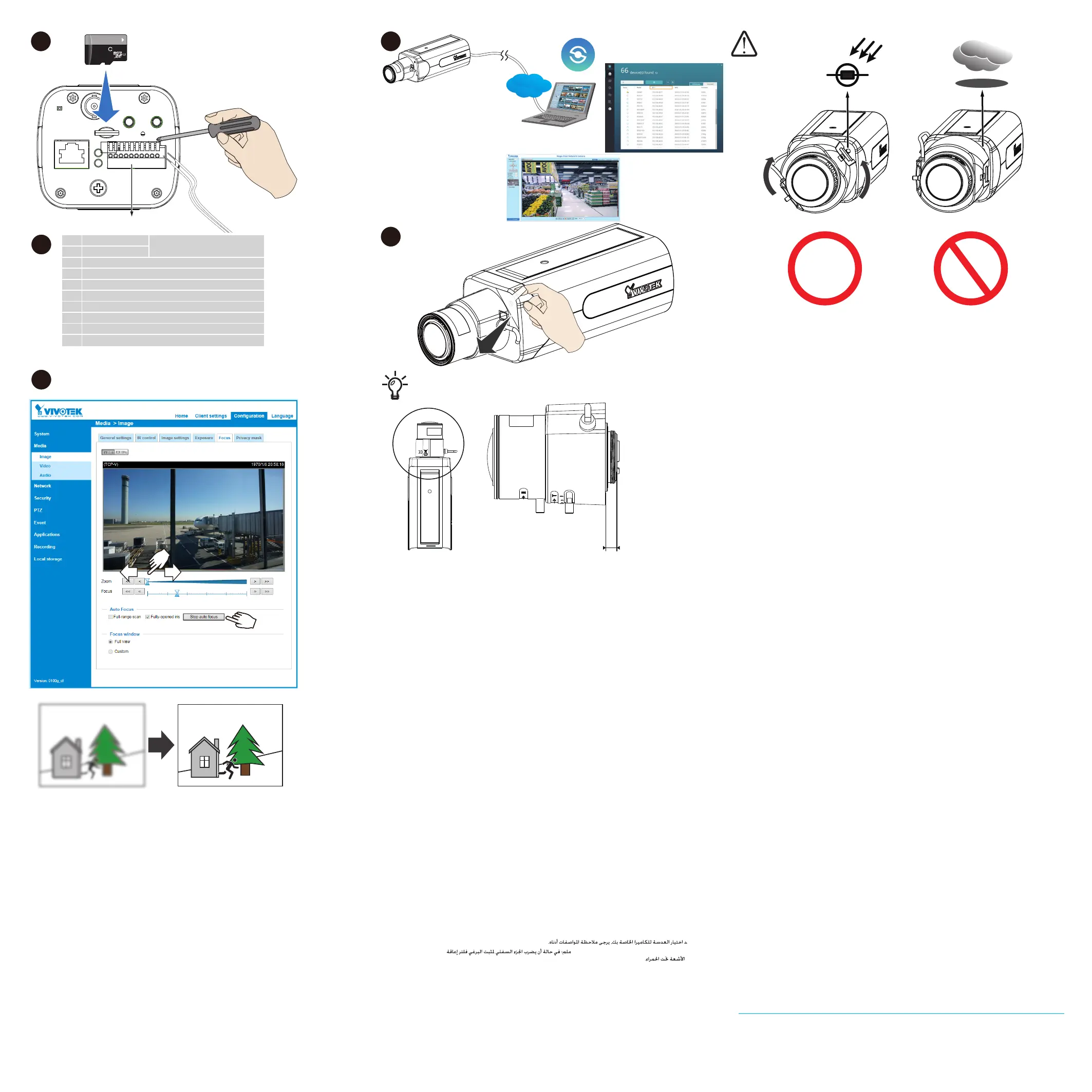

Browser
LAN
Shepherd
64 GB
10
I
1
12345678910
8
A C
1 AC/DC- pw
12V or 24V
2 AC/DC+ pw
3 RS485+
4 RS485-
5 DI- (common GND for all DIs)
6 DI2+
7 DI1+
8 DO2-
9 DO1-
10 DO+ (12V)
Pin 1 is on the left.
7
When choosing the lens for your camera, please notice the specications as below.
Achten Sie bitte auf die unten stehenden Spezikationen, wenn Sie das Objektiv für Ihre
Kamera auswählen.
Als u een lens voor de camera kiest, houdt u onderstaande specicaties in acht.
The screw mount (distance A-C) must be shorter than 5.2mm; in case that the bottom of
screw mount may hit the IR Cut Filter.
Die Schraubenhalterung (Abstand A-C) muss kürzer als 5,2mm sein, falls die Unterseite der
Schraubenhalterung den IR Sperrlter tri󰀨t.
De schroefbevestiging (afstand A-C) moet korter zijn dan 5,2 mm, omdat anders de
onderkant van de schroefbevestiging het infraroodlter kan raken.
當您選擇鏡頭時，請注意以下的規格。
螺丝接环(A到C的距离)必须小于5.2毫米；否则螺丝接环的底部可能会触到IR截止滤光片。
ネジマウントの底部が赤外線カットフィルターに接触しないように、ネジマウント(距離A-C)を
5.2mm未満にしてください。
用のレンズを選ぶ際は、以下の仕様にご注意ください。
螺絲接環的長度(距離A到C)不得超過5.2mm，以免螺絲接環的底部碰到紅外線濾鏡。
在选择镜头时,请注意如下规格。
Lors du choix de l'objectif pour votre caméra, notez les spécications ci-dessous.
Ao escolher as lentes para a sua câmera, observe as especicações abaixo.
Cuando seleccione el objetivo para su cámara, tenga en cuenta las siguientes
especicaciones.
La monture de vis (distance AC) doit être inférieure à 5.2mm ; au cas où cela que le fond de
le vis de monture, peut heurter le ltre anti-IR.
A montagem de parafuso (distância A-C) deve ser mais curta do que 5.2 mm; caso em que
a parte inferior da montagem do parafuso pode atingir o Filtro de Corte IR.
La unidad del tornillo (distancia A-C) debe ser más corta de 5,2 mm; De lo contrario, la
parte inferior de la unidad del tornillo podría chocar con el ltro de corte IR.
Wybierając obiektyw do kamery, należy zapoznać się z poniższymi danymi technicznymi.
При выборе объектива для вашей камеры обратите внимание на приведенные ниже
характеристики.
Při výběru objektivu kamery nezapomeňte na níže uvedené specikace.
Śruba podstawy (odległość A-C) musi być krótsza niż 5.2mm; gdyż spód śruby montażowej
może uderzyć w ltr tnący podczerwień.
Винтовое крепление (расстояние A-C) должно быть короче 5,2 мм, иначе низ винтового
крепления может задевать ИК-фильтр.
Montážní šroub (vzdálenost A-C) musí být kratší než 5,2 mm, v případě, že spodní část
šroubu může zasáhnout IR ltr.
Quando scegliete l'obiettivo per la telecamera, considerare le speciche di cui sotto.
Kameranız için mercek seçerken, lütfen aşağıdaki teknik özelliklere dikkat edin.
När du väljer lins för din kamera, ska du kontrollera specikationerna nedan.
Il sostegno delle viti (distanza A-C) deve essere inferiore di 5.2mm, nel caso in cui che la
parte superiore del sostegno colpisca il ltro infrarossi.
Vidalı objektif baülantısı Kızılötesi Kesici Filtre’ye vurabileceğinden dolayı vidalı objektif
bağlantısı (A-C mesafesi) 5.2 mm’den kısa olmalıdır.
Skruvfästet (avståndet A-C) måste vara kortare än 5,2 mm. I annat fall kan den undre
skruven vidröra IR-ltret.
Når du vælger linsen til dit kamera, bemærk venligst specikationerne herunder.
Saat memilih lensa untuk kamera Anda, silakan lihat spesikasi seperti di bawah ini.
Skruefatningen (afstanden A-C) skal være kortere end 5,2mm, i tilfælde af at bunden af
skruefatningen kan ramme IR-ltret.
Dudukan sekrup (jarak A-C) harus lebih pendek dari 5,2mm; bila tidak, bagian bawah
dudukan sekrup dapat membentuk Filter Pemutus Infra Merah.
نع
5.2 نم رصقأ )A-C ةفاسم( يغربلا تبثم نوكي نأ بجيو
6
9
Conguration > Media > Image > Focus
10
Please contact authorized distributors for warranty and RMA service.
Visit https://www.vivotek.com/support/warranty-rma"
